埃尔默Verburg#25摇摆式蒸汽引擎模型

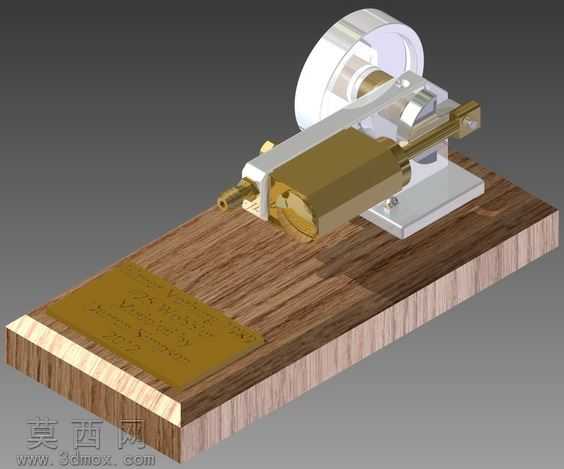

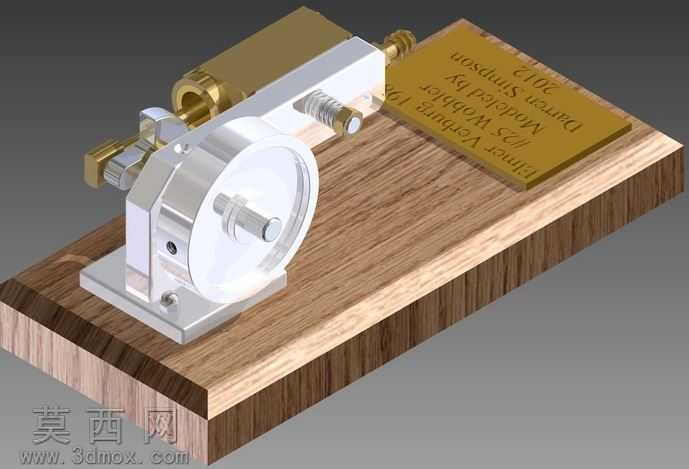

本作品为埃尔默Verburg#25摇摆式蒸汽引擎的三维建模作品，基于1989年经典蒸汽引擎原型进行结构还原与细节优化，完整复刻了摇摆式蒸汽引擎的核心传动逻辑与外观特征。建模过程中针对曲柄连杆的运动约束做了专项调试，在装配环境下完成了第二部分曲柄末端约束的参数设置，可直接在对应三维软件中开启驱动器约束播放完整运动动画，直观呈现蒸汽动力的传动全过程。模型整体采用分层建模逻辑，底座部分还原了实木纹理的基座结构，表面的金属铭牌做了浮雕式细节处理，通过凹凸贴图与金属度参数调整，还原黄铜铭牌的蚀刻质感与岁月痕迹；引擎主体的金属部件区分了不同材质属性，汽缸部分采用抛光黄铜材质，调高金属度与反射参数模拟黄铜构件的温润金属光泽，飞轮、支架等结构件采用磨砂白钢材质，适当降低反射率、增加细微粗糙度贴图，还原机加工金属部件的哑光质感，滑动导杆部分做了镀铬材质处理，提升表面高光反射强度，区分不同金属构件的加工工艺差异。结构设计上完整还原摇摆式蒸汽引擎的核心动作逻辑，汽缸可随曲柄转动完成小角度摇摆，配合配气结构完成进排气的时序切换，飞轮的配重参数经过反复调整，保证运动模拟过程中转速均匀无卡顿，各运动部件之间预留了合理的装配间隙，既保证动画演示时无部件穿模问题，也符合真实机械加工的装配公差要求。建模过程中对原始图纸的部分非关键结构做了简化优化，在不影响核心运动逻辑与外观还原度的前提下，精简了部分冗余特征，降低模型整体面数，同时保留了所有关键装配基准面，方便使用者在此基础上做二次修改或3D打印验证。材质渲染阶段采用工作室三点布光方案，主光源从侧上方打亮模型主体，突出金属部件的轮廓与材质质感，辅助光源补全暗部细节，避免底座木纹部分出现死黑区域，环境贴图采用柔和的工作室环境，让金属表面的反射更自然真实，最终渲染效果清晰呈现模型的结构层次与材质差异，既可以作为机械原理教学的演示素材，也可作为复古机械爱好者的收藏参考模型。
