行星齿轮传动机构剖面结构三维设计

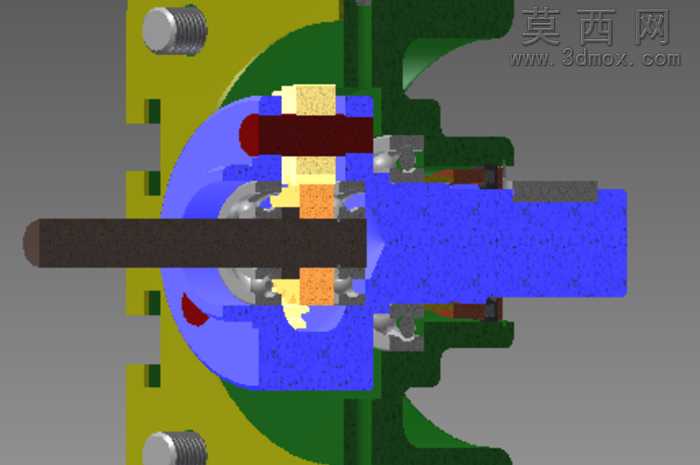

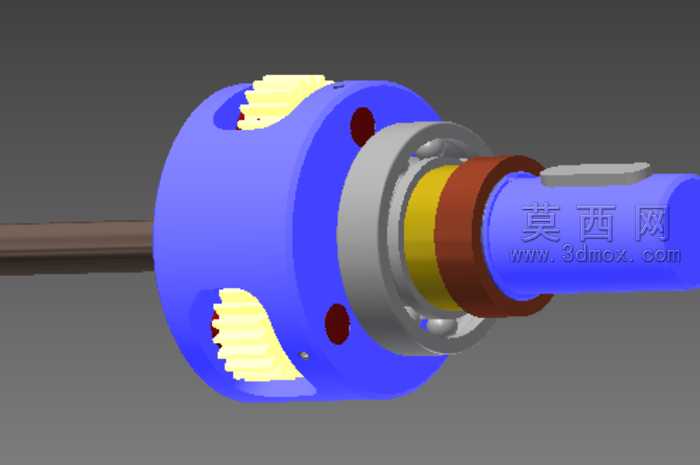

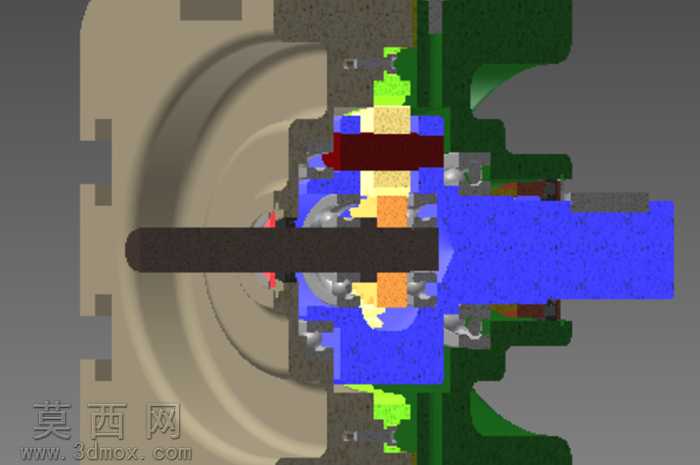

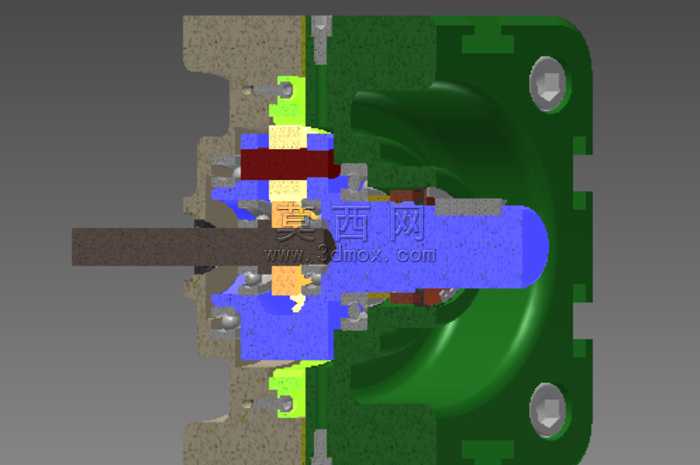

本作品为行星齿轮传动机构的三维剖面结构设计，采用三维建模软件完成全参数化的零件构建与整体装配，通过剖面展示的形式直观呈现内部各级传动的配合关系，清晰还原行星传动系统的动力传递路径。建模过程中严格遵循机械设计公差规范，对太阳轮、行星轮、内齿圈、行星架、输入输出轴、轴承、密封件、壳体等每一个组成零件都进行了独立的特征建模，保证各零件的尺寸参数匹配合理，装配约束关系准确，可完整模拟机构的实际运转状态。材质设置上根据零件实际应用场景分配对应材质属性，金属传动件赋予合金钢材质并添加表面热处理质感，壳体部分采用铸铁材质表现厚重的机械质感，密封件、缓冲件赋予橡胶类材质属性，不同材质的色彩区分明确，既提升了剖面视图的辨识度，也让整体渲染效果更贴近真实工业产品的视觉表现。结构设计上采用经典的NGW型行星传动布局，输入轴连接太阳轮，通过周向均布的多个行星轮同时与太阳轮、固定内齿圈啮合，将动力传递至行星架后由输出轴输出，该结构具备传动比大、承载能力强、运转平稳的特点，剖面视图完整展现了各齿轮的啮合间隙、轴承的安装定位、轴系的轴向固定、壳体的腔体结构以及端盖的密封设计，每一处装配细节都经过合理性校验，避免出现干涉、错位等不符合实际生产要求的问题。设计过程中优先考虑机构的传动效率与结构紧凑性，通过合理分配各级传动参数，在保证输出扭矩满足使用要求的前提下尽可能缩小整体体积，同时兼顾装配与后期维护的便利性，轴承、密封件等易损件的安装位置预留了合理的操作空间，壳体的连接结构也符合常规机械装配的工艺要求。渲染阶段采用正交剖面视角，配合柔和的工业场景光照，避免过度反光遮挡结构细节，不同功能的零件采用差异化的色彩标识，让观看者可以快速区分固定件、运动件、支撑件、密封件等不同功能组件，清晰理解行星传动机构的工作原理与结构组成，可作为机械设计教学、传动方案参考、产品结构优化的直观三维参考素材。
