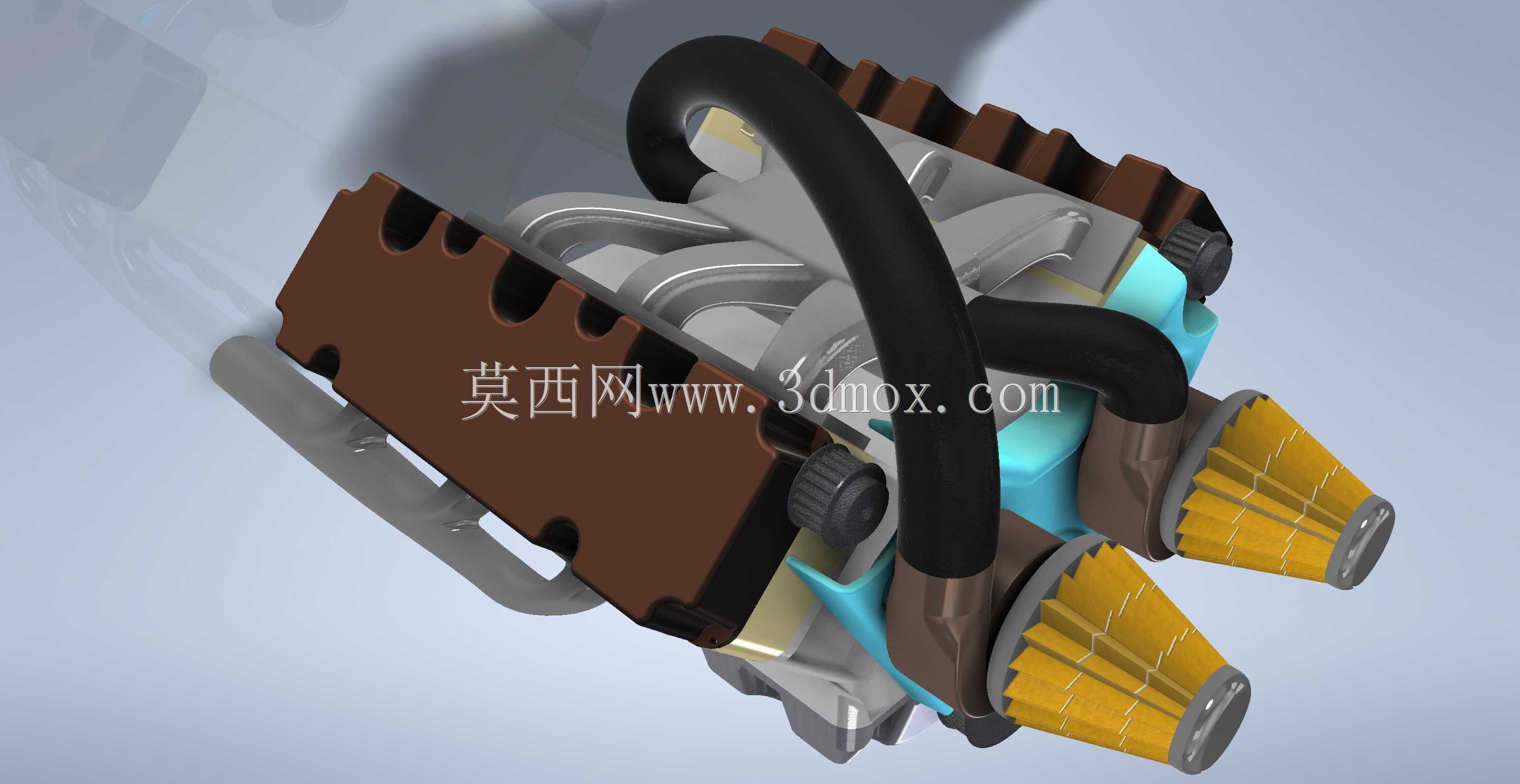

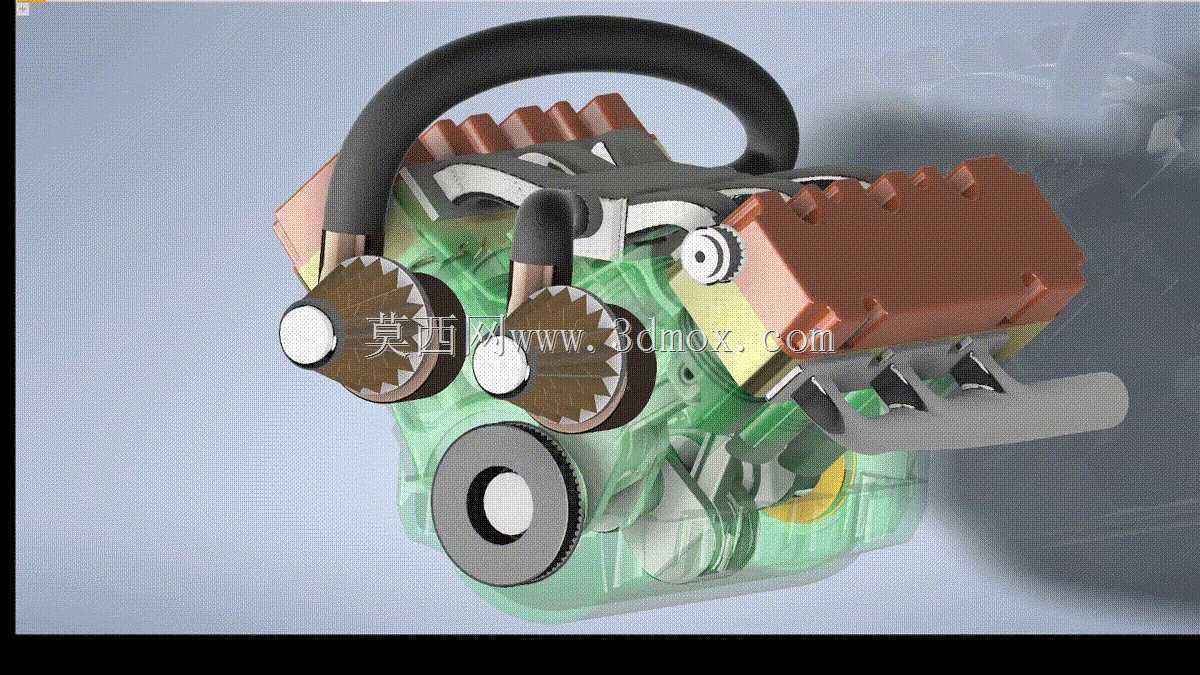

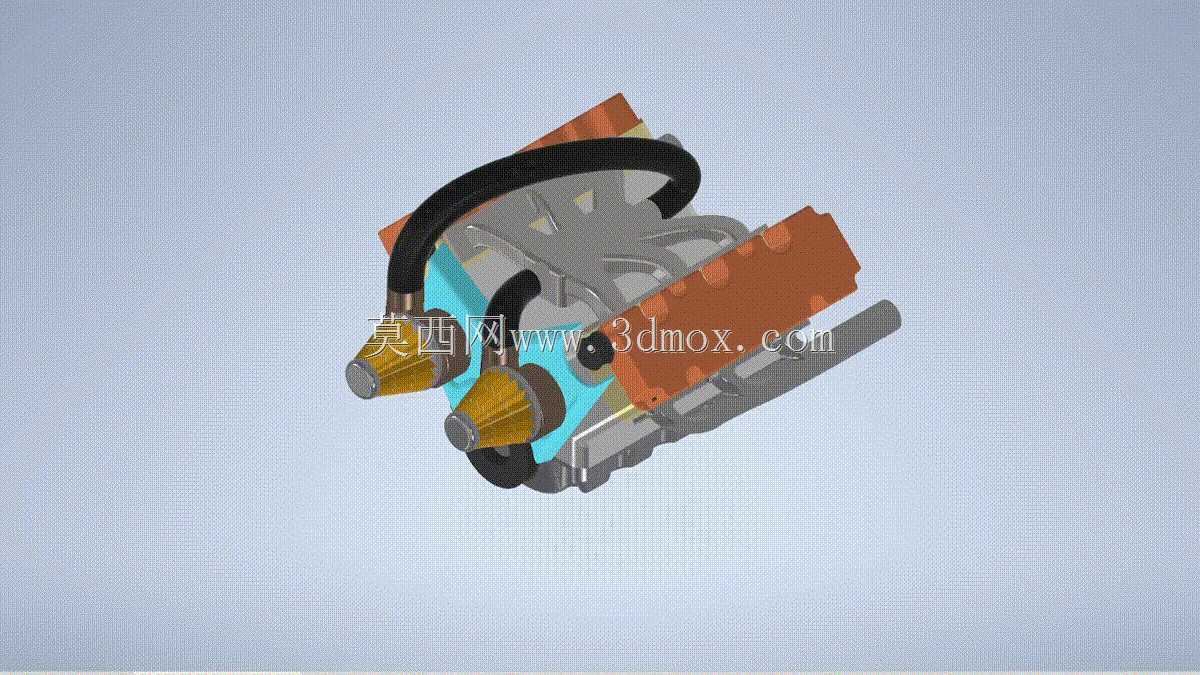

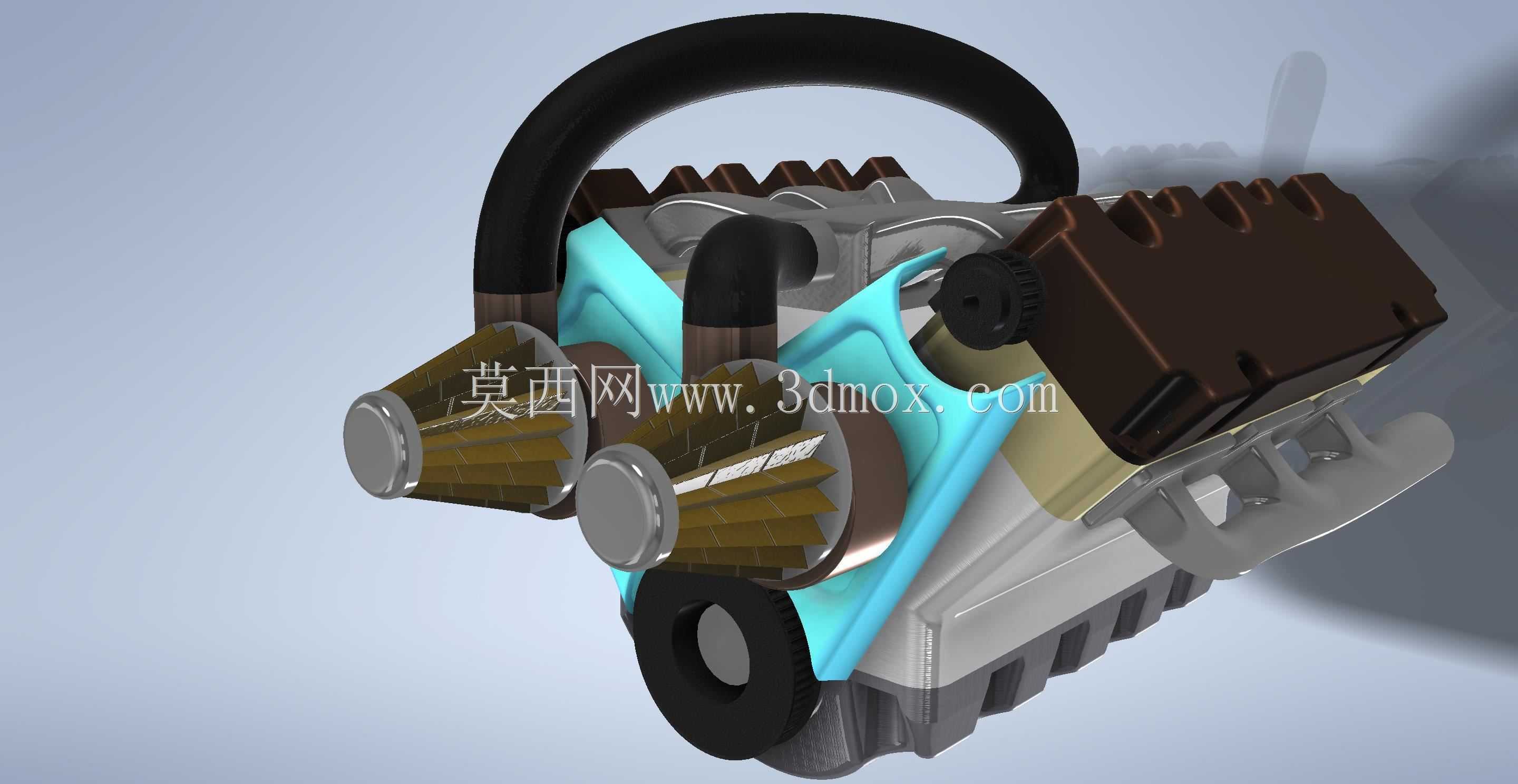

V6涡轮增压发动机整机装配结构

　　这套V6涡轮增压动力单元的装配结构，覆盖了乘用车、轻型商用车动力总成开发全流程的应用场景，既可以作为新入职结构工程师熟悉内燃机配气、曲柄连杆、增压进排气系统逻辑的教学参照，也能为动力总成改装、高校车辆工程专业课程设计提供完整的结构参考，在逆向开发、方案验证阶段可直接用于干涉检查、装配路径模拟，减少前期方案迭代的试错成本。从实际装车用途来看，该结构承担着将燃油燃烧的化学能转化为曲轴旋转机械能的核心功能，涡轮增压单元通过收集排气端的废气动能驱动压气机叶轮，提升进气歧管内的充气密度，在同排量基础上可提升30%以上的动力输出，同时兼顾低转速区间的扭矩响应特性，适配民用乘用车日常通勤、非铺装路面通行的动力需求。整套结构的功能模块划分清晰，

　　活塞组件包含活塞杆、活塞头、活塞杆盖与活塞销，可将燃烧室内的燃气爆压转化为直线往复运动，配合曲轴的偏心轴颈结构完成运动形式转换，曲轴的平衡块布局经过配重优化，可抵消V型6缸布局下的一阶、二阶往复惯性力，降低整机运转的振动幅度；缸体作为核心承载结构，采用V型60度夹角的布局形式，兼顾了整机宽度尺寸与运转平顺性，缸筒区域预留了足够的壁厚满足水冷套的布置需求，可承受高增压工况下的燃烧压力与热负荷；摇臂组件包含摇臂、销轴与摇臂滚针，配合凸轮轴的型线变化精准控制进排气门的开启升程与正时，确保各气缸的进排气效率匹配增压后的气流需求；进排气歧管采用等长设计，排气歧管的管路走向经过流道优化，可减少各缸排气的干涉效应，让废气更顺畅地推动涡轮叶轮旋转，

　　进气歧管的稳压腔容积经过匹配计算，可避免增压工况下的进气谐振影响各缸充气均匀性；气门室盖集成了机油透气、曲轴箱通风的接口结构，既可以密封缸盖上部的配气机构，也为周边附件提供安装支点；正时系统采用同步带传动结构，带轮的齿形参数与张紧轮的布置位置经过校准，可长期保证凸轮轴与曲轴的正时相位偏差在允许范围内，避免气门与活塞运动干涉；涡轮增压器的压气机壳、涡轮壳采用双流道设计，内部的轴承润滑通道、冷却水道布局完整，可在高转速工况下维持稳定的工作温度，降低轴承磨损风险；前后端盖分别集成了曲轴前油封、后油封的安装位，同时为前端附件轮系、后端飞轮与变速箱连接提供定位基准；机油集滤器固定在油底壳下部，可在机油泵工作时过滤大尺寸杂质，避免润滑油路堵塞，

　　油底壳的深度与容积经过匹配，可满足不同倾斜角度下的机油抽吸需求，避免车辆爬坡、急加速时出现机油泵吸空的问题；各类软管包含涡轮进回油管、冷却液连接管、曲轴箱通风管，分别承担介质输送与压力平衡的功能，管路的弯曲半径预留了足够的余量，避免装配后出现弯折堵流的问题。在设计思路上，整套结构完全遵循量产内燃机的开发逻辑，所有零部件的安装边界都预留了标准的紧固件位置，相邻部件的配合公差符合内燃机行业的通用设计规范，比如活塞与缸筒的配合间隙、气门与气门导管的配合间隙、曲轴轴颈与轴瓦的配合间隙都参照量产机型的参数范围设定，装配层级从缸体作为基础件开始，依次安装曲轴、活塞连杆组件、缸盖、配气机构、正时系统、增压系统、外围附件，每个部件的安装路径都经过干涉验证，不存在无法装配的结构冲突。从外形尺寸与安装边界来看，整机长度、宽度、高度的尺寸比例适配横置前驱、纵置后驱车型的动力舱布局，进气侧、排气侧的附件安装位置预留了足够的操作空间，方便后期维护时更换火花塞、皮带、滤清器等易损件，发动机与变速箱连接的飞轮壳定位孔、机脚安装位的尺寸符合同级别量产机型的通用标准，可直接适配多数乘用车的动力悬置安装点，不需要额外做大规模的安装位修改。
