三风机方形横流工业冷却塔三维设计

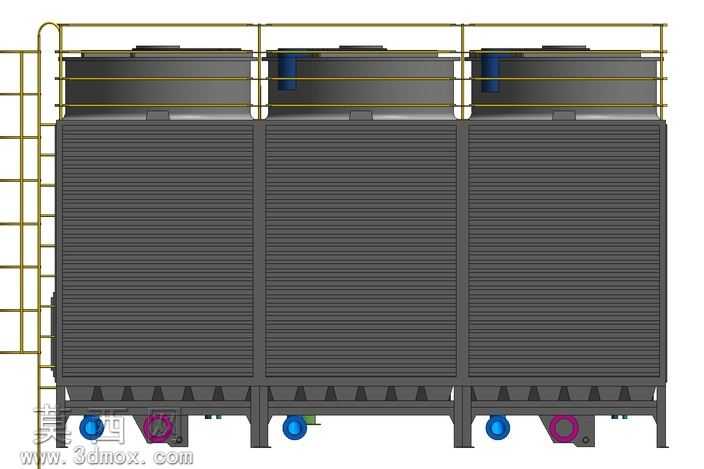

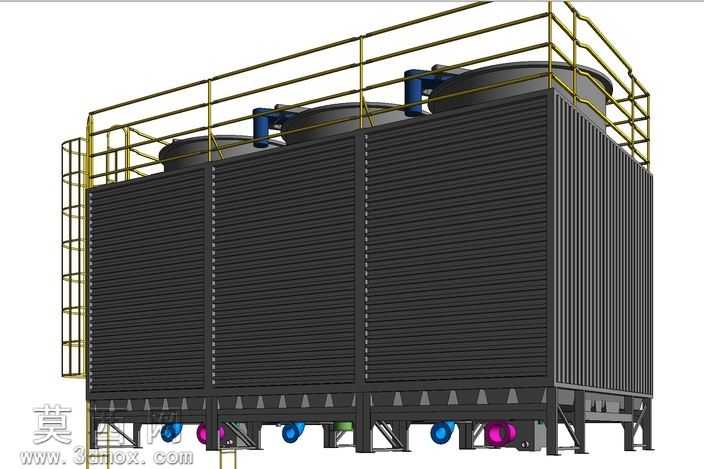

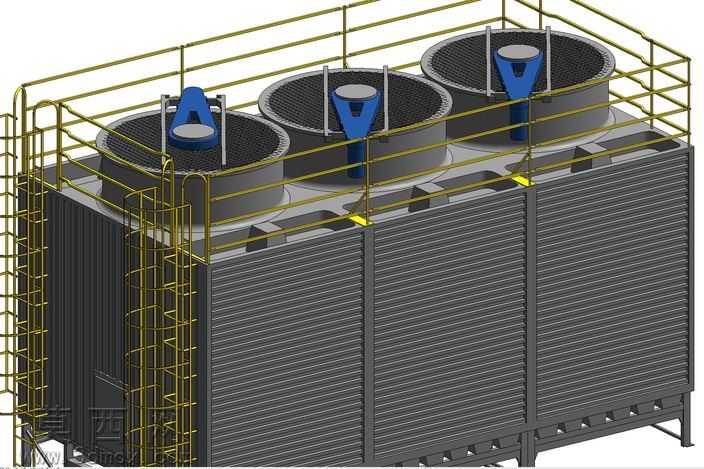

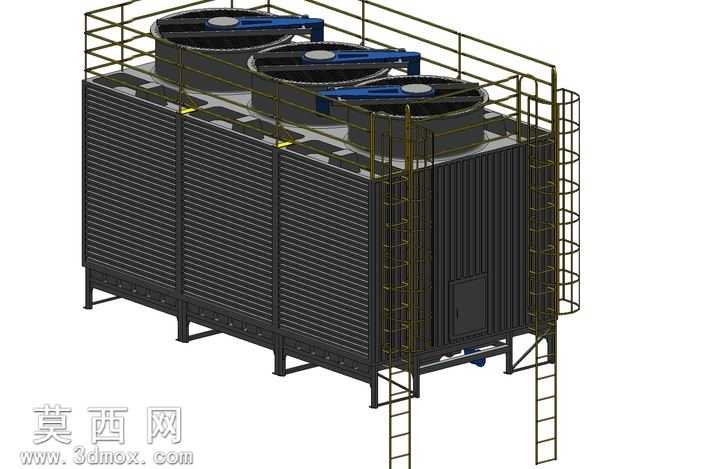

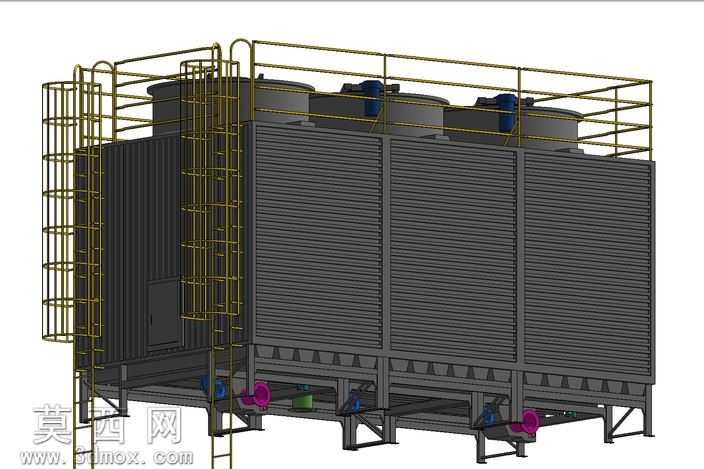

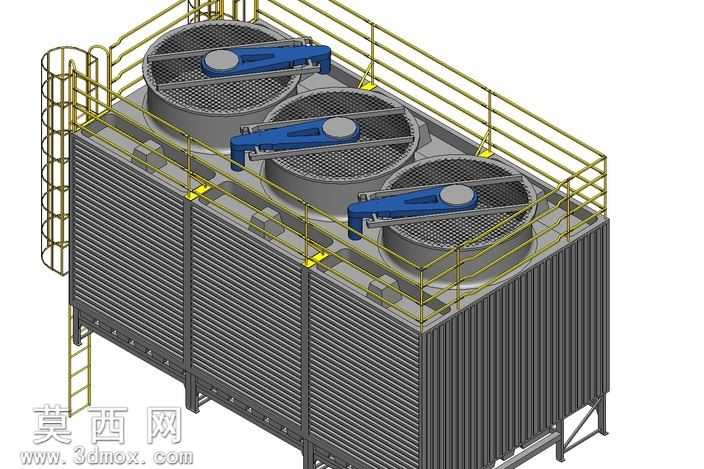

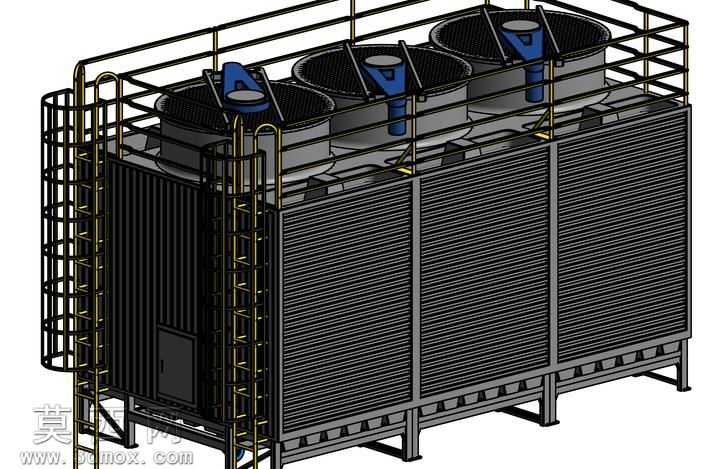

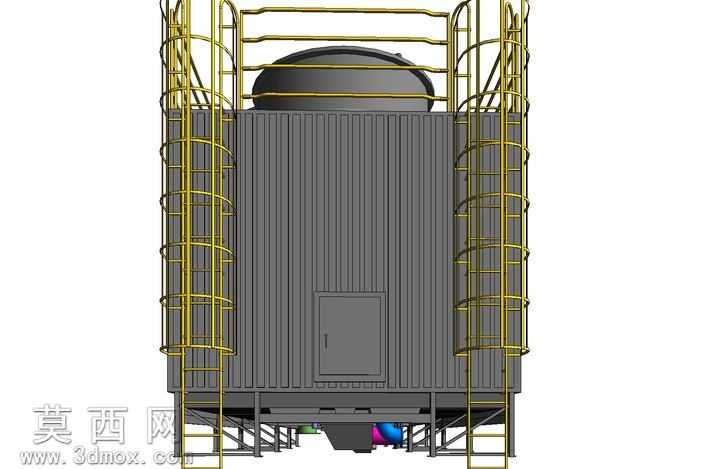

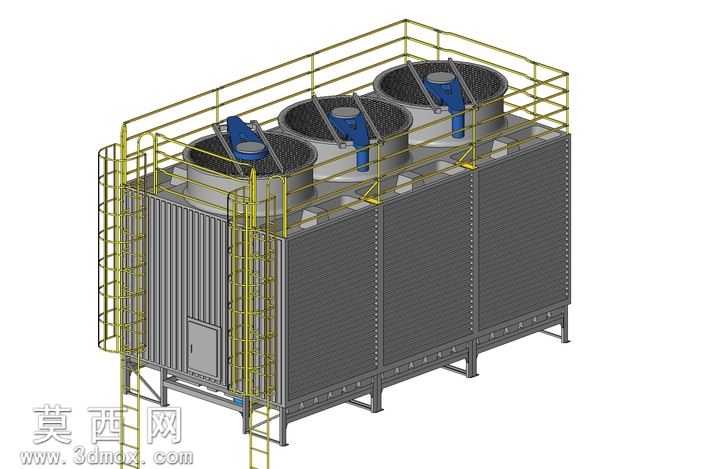

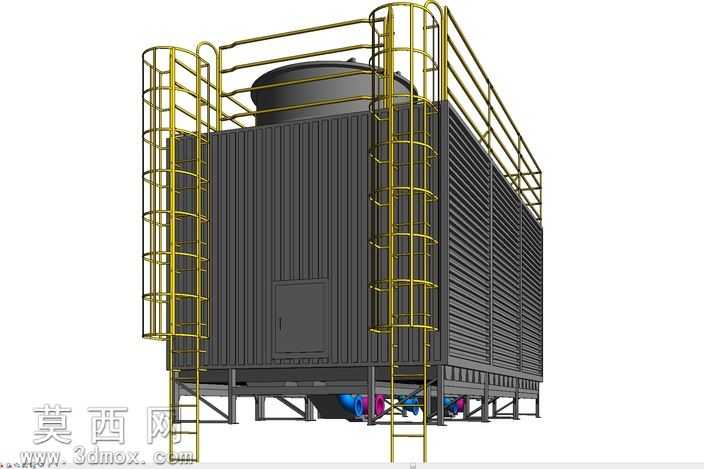

本作品为工业级方形横流式冷却塔的三维参数化建模成果，建模过程严格遵循暖通换热设备的实际生产制造规范，完整还原了2625KW制冷量级冷却塔的全尺度结构细节。建模阶段首先依据冷却塔的热力计算参数确定整体外形轮廓，采用模块化建模思路拆分塔体结构：下部为多段拼接的镀锌钢壳体框架，表面采用百叶式进风面板结构，建模时通过线性阵列命令快速生成均匀排布的进风栅格，精准还原进风面的通风阻力特性，同时对壳体拼接处的法兰连接结构、底部承托钢架的焊接节点做了精细化建模，还原真实设备的装配逻辑。顶部作业平台采用参数化护栏组件快速搭建，直爬梯的踏步间距、护栏高度均符合工业设备安全操作规范，爬梯与塔体的连接固定件也做了细节还原。顶部三个独立的风机筒采用回转特征建模，每个风机单元的电机支架、V型传动护罩、风叶轮毂结构都逐一还原，准确呈现三风机并联的动力布局，匹配大冷量冷却塔的风量需求。材质渲染阶段，塔体百叶面板采用深灰色哑光镀锌钢板材质，还原工业设备的金属磨砂质感；顶部护栏与爬梯采用亮黄色安全防护漆材质，还原工业现场的安全标识配色；风机护罩采用深蓝色工程塑料材质，电机部分做了金属铸铁与漆面的分色处理，进风栅格处做了半通透的材质效果，模拟真实设备的通风视觉特性。设计过程中充分考虑冷却塔的实际运维需求，预留了检修平台的操作空间，各模块的拆分逻辑与实际设备的运输、现场组装逻辑完全一致，可直接用于暖通项目的BIM设备布置、施工交底、产品展示等场景，模型结构层级清晰，各部件可单独编辑调整，能够适配不同冷量参数的同类型冷却塔快速改型设计。
