木工金属加工用C型夹紧工装结构

　　在日常的金属焊接、木工拼板、小型零部件铣削定位场景里，C型夹是车间工位上出镜率极高的手动紧固工具，这款C型夹紧结构的设计完全围绕一线操作的实际痛点展开，没有多余的装饰性结构，每一处几何特征都服务于夹紧作业的可靠性与操作便利性。先从实际应用场景说起，小件焊接作业时，工人常需要将两块薄钢板对齐后临时固定，避免焊接过程中工件移位产生错边，普通的台虎钳受限于钳口开度和安装位置，很难适配大尺寸板材的边缘固定，而这款C型夹的C型架开口跨度经过优化，既可以夹持厚度在100mm以内的叠层木板，也能夹住角铁、方管等常用型材的拼接位置，木工拼板作业时，多个C型夹沿拼缝均匀布置，配合木工胶固化时的持续压力，能有效避免拼缝处开胶、高低差超差的问题；

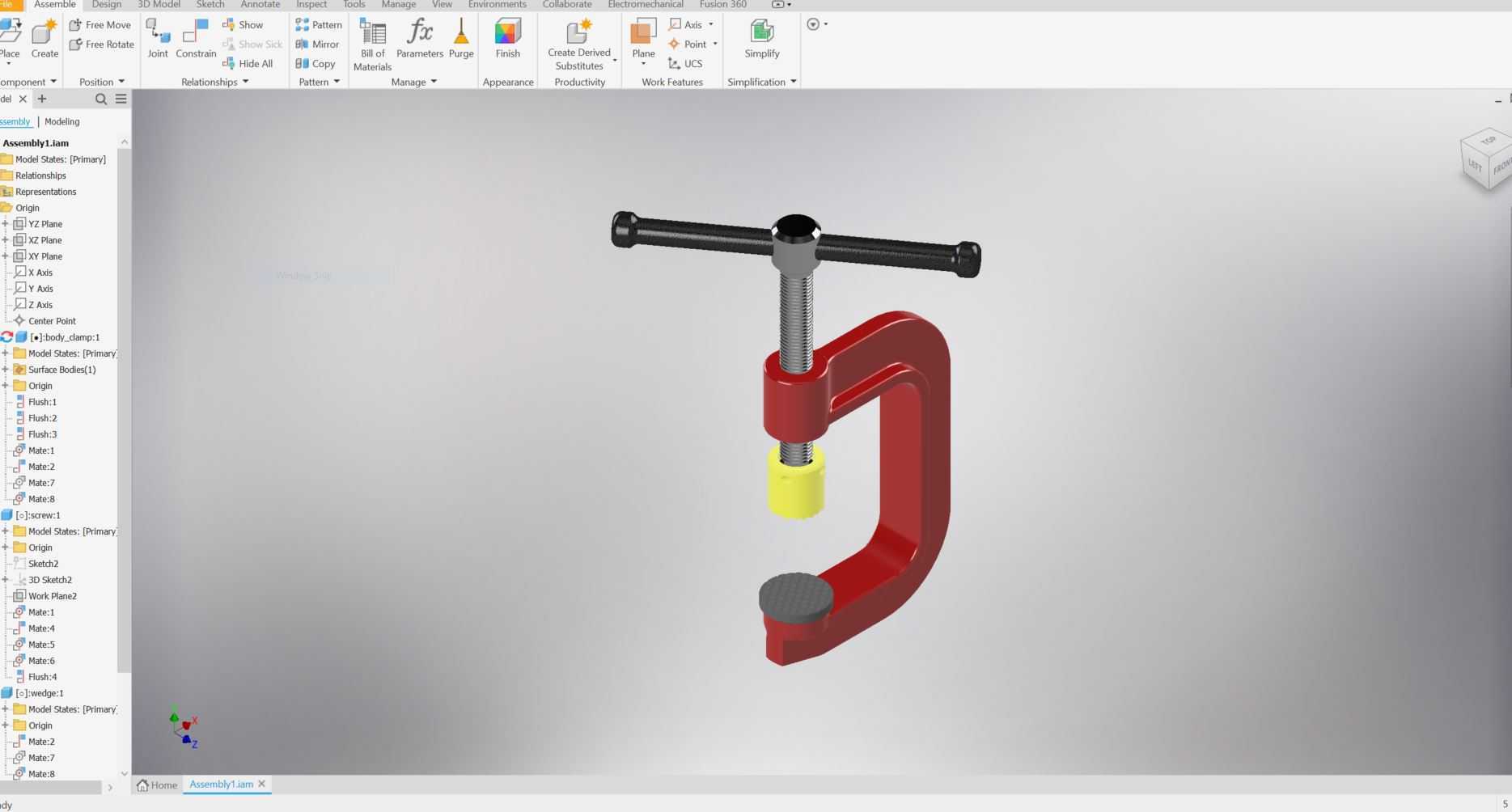

　　在小型零件的钻床、铣床加工工位，也可以用这款夹钳将毛坯件压紧在机床工作台面上，替代部分专用工装的定位功能，减少临时工装的制作成本。从功能特性上看，整套结构分为C型主体架、T型转动手柄、传动螺杆、活动压头、固定砧座几个核心部分，C型架采用弧形过渡的截面设计，在螺杆施加轴向夹紧力时，弧形过渡段能均匀分散应力，避免直角根部出现应力集中导致架体开裂，架体的开口深度做了针对性优化，相比普通同开度C型夹，深度增加了15%左右，能夹持距离工件边缘更远的位置，适配更多异形工件的固定需求。传动螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，反复夹紧松开的作业循环中，螺纹副的间隙增长量更小，长期使用后也不会出现压头晃动、

　　夹紧力不足的问题；螺杆顶端的T型手柄采用穿销式固定，手柄两端做了滚花防滑处理，工人戴劳保手套操作时也能稳稳施加扭矩，不会出现打滑脱手的情况，当需要快速开合夹口时，也可以直接转动手柄带动螺杆快速进退，不需要像棘轮式夹具那样反复调整档位。活动压头与螺杆末端采用球面铰接结构，夹紧过程中压头可以根据被夹工件的表面角度自动微调贴合面，即使工件表面存在轻微的角度偏差，压头也能完全贴合工件表面，避免点接触导致的工件压痕、夹紧力不足的问题；压头表面做了钝化处理，不会像尖锐压头那样在软质木材、铝板表面留下明显的压伤痕迹，固定砧座与C型架为一体式结构，砧座表面与压头表面的平行度公差控制在0.1mm以内，夹紧时不会出现工件被挤偏滑移的情况。设计思路上完全遵循手动工具的人机工程学逻辑，整体重心落在C型架的弧形背部，工人单手握持时能自然保持平衡，不需要额外调整握持位置；螺杆的行程做了冗余设计，最大开度状态下螺杆不会从架体的螺纹孔中脱出，避免日常使用中螺杆脱落丢失的问题；所有活动部件的配合间隙都经过合理设定，既不会因为间隙过小导致螺杆转动卡滞，也不会因为间隙过大导致夹紧时压头偏摆。从安装边界和尺寸适配来看，这款C型夹闭合状态下的整体外轮廓尺寸适配常规的工具抽屉存放，不需要占用过大的工位存储空间，架体背部的厚度控制在合理范围，即使在狭窄的设备间隙里也能伸入完成夹紧作业；夹紧力的输出范围覆盖从木工拼板所需的轻压到小型焊接件固定所需的紧固压力，

　　通过手柄的施加扭矩可以灵活控制夹紧力大小，不会因为夹紧力过大压坏软质工件，也不会因为力不足导致工件移位。在实际的车间使用场景里，这类C型夹往往是多件配合使用，比如长木板拼合时沿拼缝每隔300mm布置一个，焊接框架时在四个角点分别固定，相比快速夹具，它的夹持位置不受安装孔位限制，可以在工件的任意边缘位置布置，灵活性更强；相比大力钳，它的夹紧行程更长，开度调节范围更大，能适配更多不同厚度的工件。结构建模过程中，所有配合面的公差都按照实际机加工的工艺要求设定，螺纹副的配合间隙符合手动工具的行业通用标准，C型架的截面厚度经过受力校核，在额定最大夹紧力下，架体的变形量控制在弹性变形范围内，不会出现永久变形导致夹口错位的问题；活动压头的铰接球面做了限位设计，最大偏转角度控制在15度以内，避免压头偏转过度导致脱落。
