V6发动机活塞头高精度结构设计

　　在汽车动力总成与通用内燃机研发领域，活塞头是决定燃烧效率、动力输出稳定性与整机寿命的核心运动部件，这款V6机型配套的活塞头结构，完全围绕V型六缸发动机的高转速、高负荷工况做针对性设计，可直接适配乘用车、轻型商用车搭载的V型六缸动力单元，也可作为小排量高性能内燃机、固定动力机组的活塞结构参考原型。

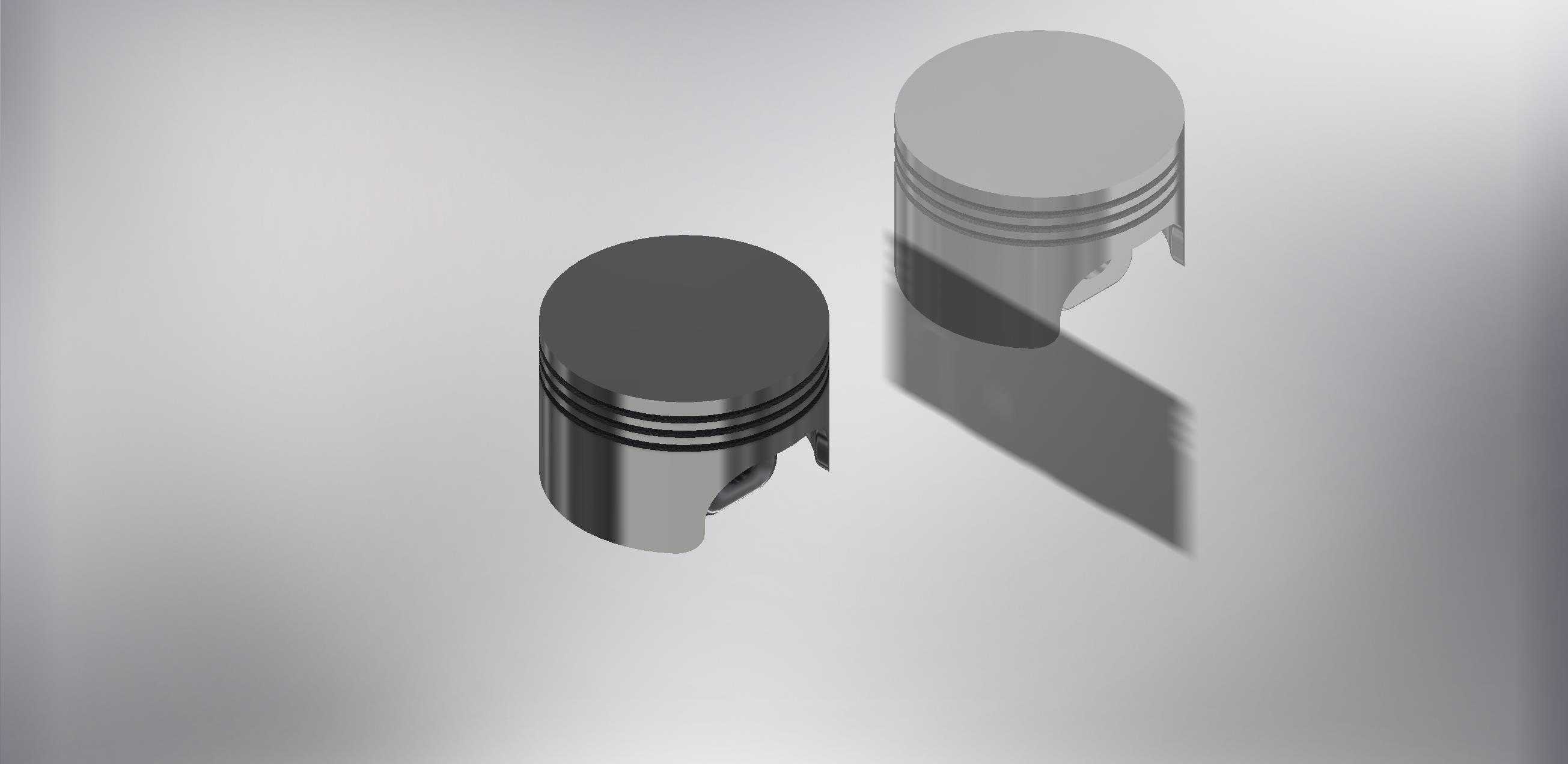

　　从实际工况适配来看，V6发动机的气缸呈V型夹角布置，活塞在往复运动中除了承受燃烧室内最高可达十余兆帕的爆发压力，还要承受曲轴连杆传递的侧向分力，尤其是高转速区间的往复惯性力，对活塞头的结构强度、热变形控制都有极高要求。这款活塞头的顶部轮廓做了适配燃烧室形状的凹坑造型，可配合气缸盖、气门结构形成合理的挤气涡流，让油气混合更充分，提升燃烧效率的同时降低爆震风险；顶部边缘的环槽结构按气环、油环的装配顺序做了分层设计，气环环槽的宽度、深度公差控制严格，可保证活塞环装配后与气缸壁的贴合度，既能够密封燃烧室的高压燃气，避免窜气导致的动力损失，也能通过油环环槽的回油孔将气缸壁多余的润滑油刮回曲轴箱，减少机油消耗与积碳生成。

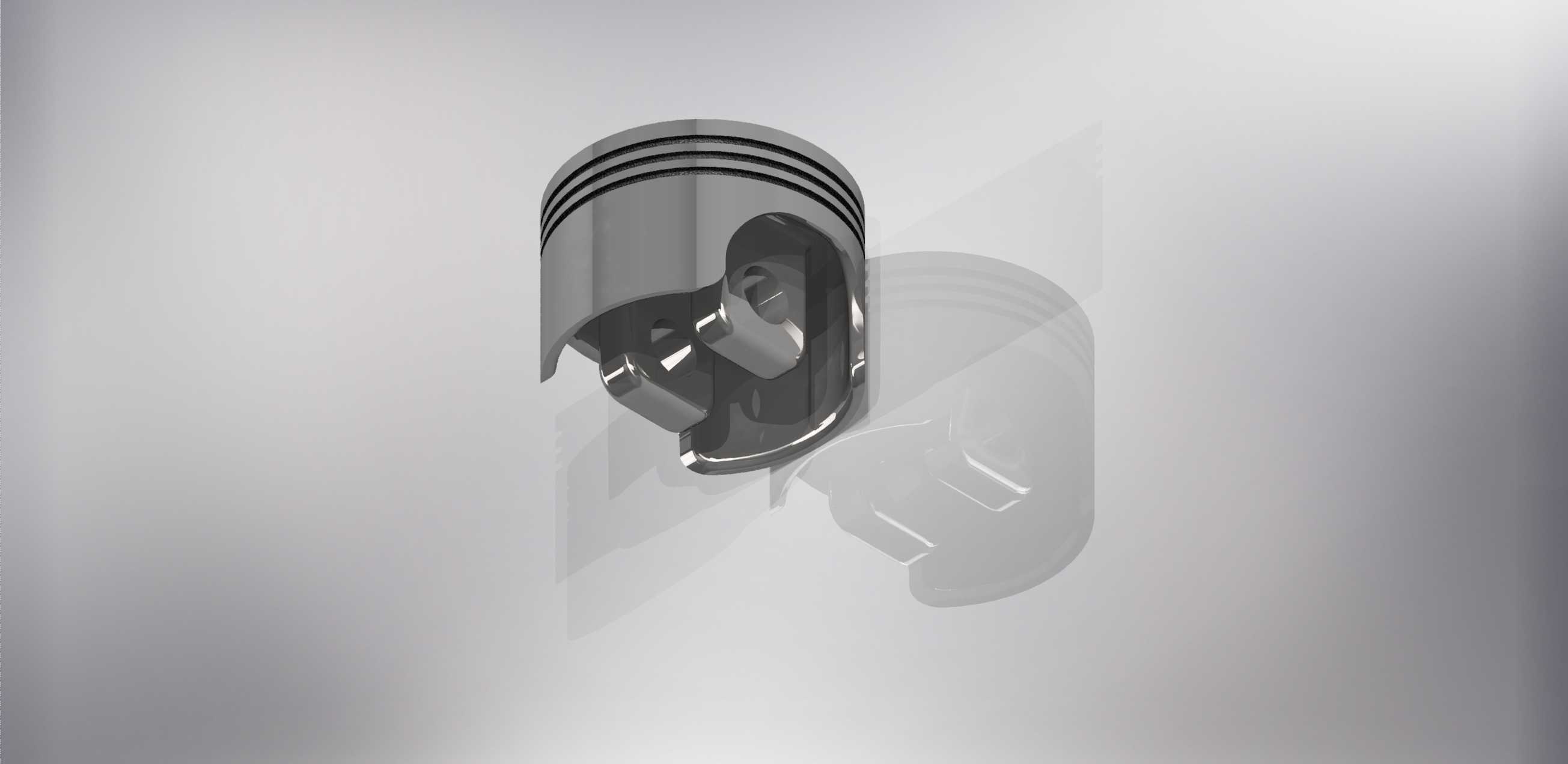

　　活塞裙部的型线没有采用正圆设计，而是做了适配热膨胀状态的中凸变椭圆修型，常温状态下裙部与气缸壁保留合理的装配间隙，当发动机达到工作温度后，裙部受热膨胀可形成均匀的贴合面，既避免冷启动敲缸，也能防止热态下活塞卡滞；裙部表面的减摩结构设计可降低往复运动的摩擦阻力，减少动力损耗。活塞内部的销座凸台做了加强筋过渡，与活塞销孔形成刚性支撑结构，可将燃烧压力均匀传递给活塞销与连杆，避免应力集中导致的销座开裂；销孔内部的尺寸精度满足活塞销的浮动装配要求，可保证活塞销在工作过程中自由转动，均匀磨损提升使用寿命。

　　从安装边界来看，这款活塞头的整体外径严格匹配对应排量V6发动机的气缸内径，活塞压缩高度符合原厂曲轴连杆机构的运动行程要求，装配后活塞到达上止点时的顶部余隙高度可满足设计压缩比要求，不会出现气门碰撞活塞顶的风险；环槽的轴向位置与活塞环的厚度匹配，装配后活塞环的侧隙、背隙都在合理区间，可保证活塞环的密封与刮油功能正常。活塞销孔的中心距、孔径尺寸与连杆小头、活塞销的尺寸完全适配，不需要额外修改即可完成整套曲柄连杆机构的装配。

　　在结构设计思路上，这款活塞头没有盲目追求轻量化而牺牲结构强度，而是在活塞非受力区域做了合理的壁厚减薄，在销座、环槽、顶部火力岸这些高负荷区域做了壁厚加强，既控制了活塞整体重量，降低往复运动惯性力对曲轴的冲击，也保证了高负荷工况下的结构可靠性。顶部火力岸的高度设计兼顾了散热与密封需求，可将顶部燃烧产生的热量通过活塞环顺利传递到气缸壁与冷却系统，避免活塞顶部温度过高导致的材料强度下降、提前点火等问题；内部的冷却腔结构可让机油在活塞内部流动，带走更多热量，适配高功率调校的V6发动机热负荷需求。

　　从实际应用场景出发，这款活塞结构不仅可用于量产V6发动机的维修替换参考，也可作为高校机械专业内燃机课程的教学演示模型，帮助学生理解活塞的结构原理与装配关系；对于动力改装从业者来说，这款活塞的结构参数也可作为高性能活塞改装设计的参考基准，通过调整顶部凹坑形状、压缩高度来适配不同的增压值、压缩比调校需求。在三维建模过程中，所有曲面与实体结构都做了连续的几何约束，没有碎面、破面问题，可直接导入有限元分析软件做热应力、机械应力仿真，也可导入CAM软件生成加工代码，用于活塞样件的试制加工。
