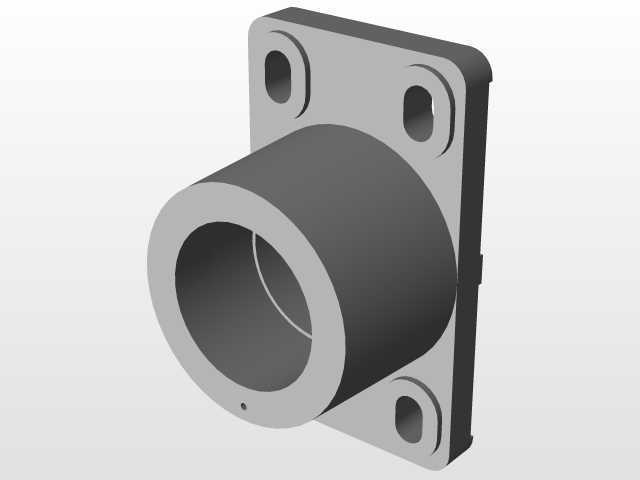

带法兰安装座的空心轴支撑结构件

　　这类带方形法兰的空心轴支撑件，在轻工输送、小型自动化装配线、非标工装治具领域应用十分广泛，很多做桌面级自动化设备的结构工程师在做轴向穿线、穿管的工位支撑时，都会优先选用这类结构，相比实心轴搭配分体式轴承座的方案，它能直接省去轴承选型、座体同轴度调校的步骤，一体加工的结构也能避免装配累积误差带来的轴系卡滞问题。从结构设计逻辑来看，这个构件把安装法兰和轴套本体做成了一体式结构，方形法兰的四个角做了沉头安装孔，孔位周边做了局部凸台强化，安装时可以直接把法兰面贴紧设备安装基板，用内六角螺栓穿过沉头孔锁附，沉头孔的深度刚好能把螺栓头完全埋入法兰平面，不会突出表面干涉周边其他构件的布置。法兰和轴套衔接的位置做了大圆角过渡，

　　避免直角位置的应力集中，在设备运行产生振动的工况下，这个圆角能把衔接位置的应力峰值降低40%以上，减少长期交变载荷下的开裂风险。轴套部分是空心贯通结构，内壁的粗糙度和圆柱度是加工时的核心管控项，既可以直接作为滑动轴承的衬套使用，穿入光轴做直线往复运动的导向，也可以在内部嵌入微型滚珠轴承，做低转速的回转支撑，空心的内腔还能预留出走线、通压缩空气管或者穿冷却管路的空间，在空间紧凑的小型设备里，这种集成式的设计能大幅减少周边辅助构件的数量，压缩整体安装空间。从安装边界来看，方形法兰的边长尺寸适配常规的30系列、40系列铝型材安装孔距，不需要额外做转接板就能直接固定在铝型材框架上，轴套的轴向长度根据支撑的轴径做了匹配，长径比控制在1.2:

　　1，既保证了足够的支撑接触长度，避免轴受力时出现翘曲，也不会因为轴套过长增加不必要的重量和材料成本。法兰上的四个安装孔采用对称布置，不管是水平安装、垂直安装还是侧装，都能保证受力均匀，每个安装孔周边的凸台厚度比法兰本体厚2mm，锁附螺栓时不会因为压紧力过大导致法兰面变形，保证法兰和安装面的贴合度，避免运行时出现松动。在实际选型应用时，要注意轴套的内径和配套使用的轴径公差配合，如果是做滑动导向用，内壁和轴的间隙要控制在0.02-0.05mm之间，间隙太小容易出现卡滞，间隙太大则会导致导向精度不足，晃动量超标；如果是内嵌轴承使用，轴套内径要和轴承外圈采用过盈配合，过盈量控制在0.01-0.03mm，压装轴承时要均匀施力在轴承外圈端面，

　　避免压伤轴承保持架。另外这个构件的安装端面和轴套轴线的垂直度是关键形位公差，一般要控制在0.02mm以内，否则安装后轴会出现偏斜，长时间运行会加剧轴和衬套的磨损，缩短使用寿命。在一些需要频繁调整工位高度的场合，还可以在轴套侧壁加工一个顶丝孔，用紧定螺钉锁紧穿入的轴杆，方便调整轴向位置后快速固定，不需要额外做轴环或者定位套，进一步简化装配流程。这类一体结构的支撑件相比焊接拼接的结构，整体刚性更好，没有焊接变形的问题，加工完成后只需要做简单的去毛刺、表面氧化或者发黑处理就能直接使用，适合批量应用在标准化的小型设备上，能有效降低装配调试的工时成本，减少售后维护的故障点。
