四轴冷轧辊磨削加工设备结构设计

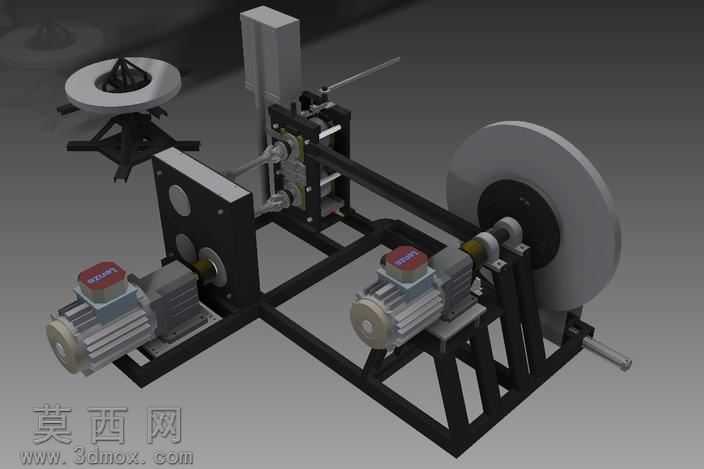

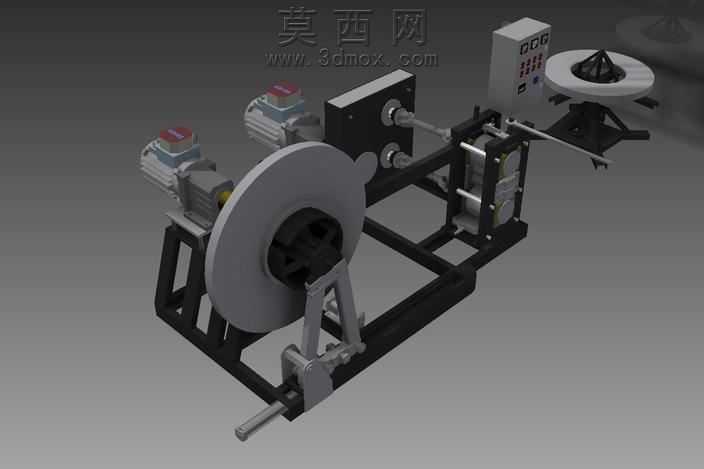

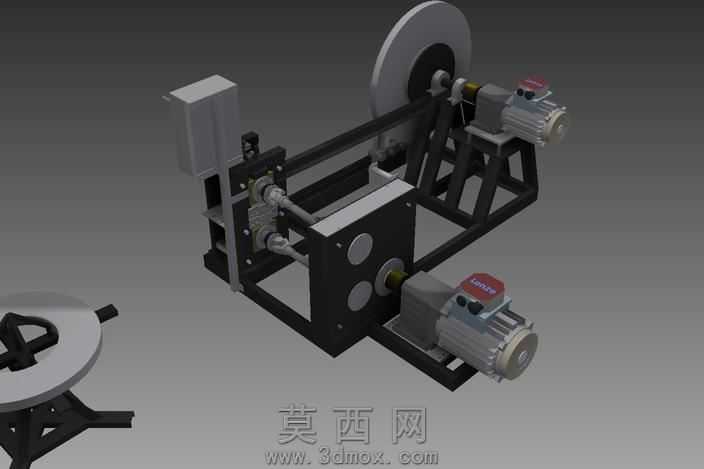

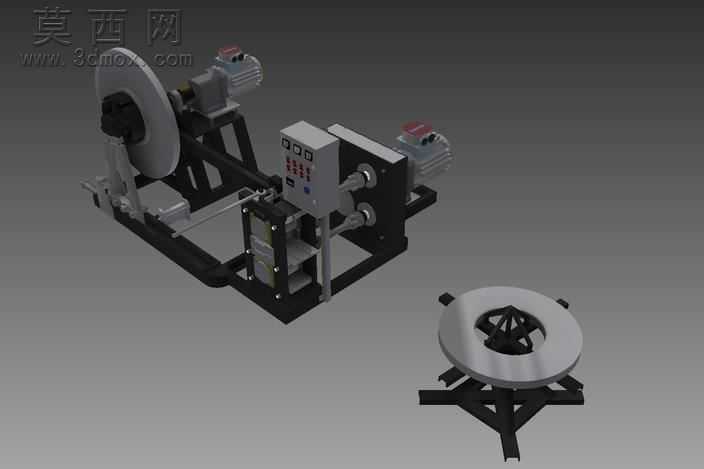

本套冷轧辊磨机三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工设备的设计规范，对各功能模块的装配关系、运动干涉情况做了完整校验。模型整体分为磨削执行机构、工件装夹回转机构、动力传动单元、电气控制柜体四大核心模块，各模块之间通过标准化的安装接口实现定位连接，整体机架采用型钢焊接框架结构设计，建模时对型材的截面参数、拼接焊缝位置都做了精细化还原，保证结构强度仿真的参考价值。磨削执行端配备双进给传动结构，可实现径向进给与轴向走刀的独立运动控制，配套的动力电机通过带传动结构连接磨头主轴，建模时还原了带轮的齿形参数、张紧调节机构的安装位置，可直观展示动力传递路径。工件装夹机构采用四轴联动的回转支撑结构，下方配套独立的回转工作台，可实现轧辊工件的周向分度与角度偏转，满足不同辊面曲率的磨削加工需求，装夹卡盘的爪部结构、锁紧机构都做了细节建模，可清晰展示工件装夹的定位逻辑。电气控制柜体部分还原了操作面板的按钮布局、内部元器件的安装排布，柜体与机架之间采用走线槽连接的结构设计，符合工业设备的电气布线规范。渲染阶段采用金属哑光材质模拟机架的型钢表面，对磨头、传动齿轮等运动部件赋予高光亮面金属材质，区分不同功能部件的视觉层次，回转工作台的支撑脚做了防滑橡胶材质的质感处理，整体渲染效果贴合工业设备的真实外观。设计过程中充分考虑了设备的操作维护空间，各运动部件的行程范围都做了限位结构设计，避免运行过程中出现碰撞干涉，整体结构紧凑，传动路径清晰，可作为轧辊加工专用磨床的设计参考方案，也可用于机械原理教学的演示案例，帮助理解专用磨削设备的结构组成与运动逻辑。
