汽车车门曲面结构三维数模

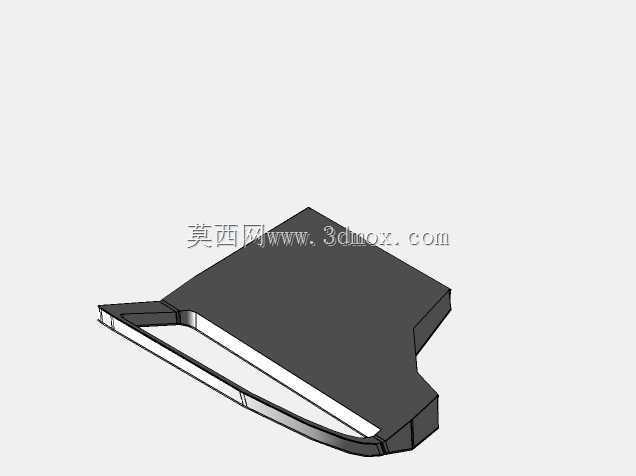

　　该数模呈现的是乘用车侧门的外覆盖件主体曲面结构，在整车开发流程中，车门属于开闭件模块的核心组成部分，直接关联整车侧面造型、乘员进出便利性、行驶密封隔音以及侧面碰撞防护性能。从结构形态来看，模型还原了车门外板的大跨度自由曲面特征，曲面沿车门上下边界呈现连续的曲率变化，上部贴合车窗下沿的安装轮廓，下部匹配车身侧围的腰线走势，前后边缘分别预留了与车门铰链、门锁机构对接的安装边界，整体曲面光顺度满足A级曲面的基础建模要求，不存在突兀的折角或曲率突变区域。

　　在实际整车装配场景中，该外板作为车门总成的外覆盖基体，内侧需要匹配车门内板、玻璃升降导轨、门锁总成、防水膜、内饰板等多组零部件，外板的曲面公差直接决定了车门与侧围、前后翼子板之间的面差与间隙均匀性。建模过程中优先保证了主外观面的G2连续特性，沿着车门长度方向的曲率过渡贴合整车造型的光影走向，避免后续量产冲压环节出现表面凹陷、反光畸变等外观缺陷。车门的下边缘做了内收的翻边轮廓预留，该区域在实际结构中会布置车门密封条、排水孔以及下防撞梁的安装点位，数模中呈现的折边形态对应了钣金包边工艺的成型轨迹，外板边缘的翻边角度预留了冲压脱模与包边压合的工艺空间，避免成型过程中出现材料拉伸开裂。

　　从安装边界维度梳理，车门前端的平直区域对应铰链安装面的贴合位置，曲面在该区域做了局部曲率放缓处理，保证铰链安装支座焊接后能够获得足够的平面贴合度，控制车门长期开关后的下沉量；车门后端的曲面收窄区域对应门锁与侧围锁扣的配合位置，曲面轮廓精度直接影响锁止啮合的间隙一致性，避免出现关门阻力过大、行驶异响等问题。车门上部的斜边轮廓对应车窗玻璃的升降导向边界，曲面的弧度与玻璃曲面的匹配偏差需要控制在极小范围内，才能保证玻璃升降过程中与呢槽的均匀贴合，实现良好的密封隔音效果。

　　在工程验证阶段，该曲面数模可以直接导入碰撞仿真环境，作为侧面碰撞传力路径的外层承载结构，配合内部的防撞梁、加强板完成刚度校核，外板的曲面弧度设计也能够在侧面接触冲击时分散受力，降低局部侵入量。同时该曲面数据可直接用于冲压模具的型面加工，数模中预留的各安装点位轮廓能够同步匹配夹具的定位支撑面，减少后续模具开发过程中的型面返工量。针对开闭件的耐久性能要求，曲面在车门把手安装区域做了局部的形态加强预留，该区域实际会焊接加强垫板，抵消频繁开关门、按压把手带来的局部变形，避免外板出现局部凹陷失效。整个模型的曲面拆分逻辑贴合汽车车身开发的正向建模流程，各边界轮廓均对应真实量产工艺的装配与成型需求，可作为车身开闭件设计、曲面建模练习、冲压工艺分析的参考结构。
