摩托车弧形挡泥板结构设计

　　该挡泥板主要用于两轮摩托车前轮或后轮上方，属于车身外覆盖与行驶防护相结合的零件。实际装车时，它位于轮胎旋转轨迹外侧，利用弧形罩体将车轮卷起的泥水、砂石、积雪和路面碎屑限制在轮胎附近，减少飞溅到骑手腿部、车架、发动机散热片、制动盘以及后方车辆上的概率。对于日常通勤、乡村道路和雨天行驶场景，挡泥板不仅影响清洁维护频率，也关系到制动系统散热面是否被泥浆覆盖、链条或传动部位是否受到砂砾冲刷，以及后乘人员衣物被污染的问题。

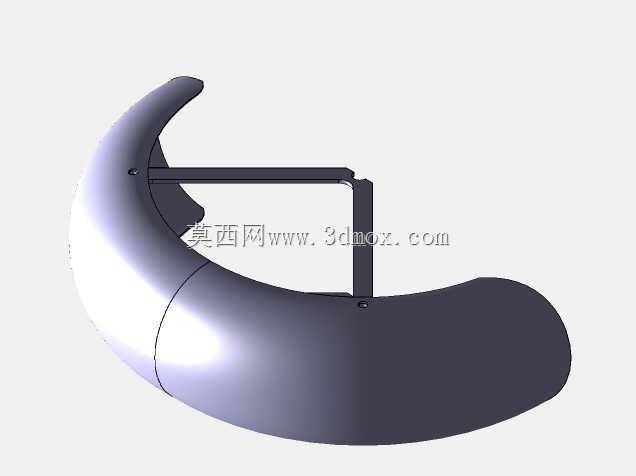

　　从结构形态看，模型主体采用大半径连续弧面，罩体沿轮胎圆周方向延伸，截面呈半包络形式。曲面外侧承担外观与导流作用，内侧则需要与轮胎外轮廓保持稳定间隙。设计时不能只按静态轮胎直径确定空间，还应考虑轮胎充气公差、载荷下沉、悬架压缩、转向摆角以及制动时前叉姿态变化。若间隙过小，泥泞附着、轮胎变形或装配偏差可能导致摩擦；间隙过大，则挡泥覆盖范围不足，泥水容易从侧边和前后开口甩出。因此，弧面包角、端部翘起角度和侧向折边宽度都需要结合轮径、胎宽、叉距及车辆姿态综合确定。

　　该件在模型中表现出较明显的薄壁壳体特征，适合通过钣金冲压、塑料注塑或复合材料成型实现。若采用金属板材，曲面展开、折弯回弹和端部加强是重点；若采用注塑件，则要关注壁厚均匀性、脱模方向、加强筋布置以及安装耳位置的收缩变形。挡泥板前缘通常需要适当收窄并形成顺滑过渡，以降低迎风阻力和高速气流扰动；后缘可根据车型需求延长，以增强对后方飞溅的遮挡。侧边不宜简单做成平直薄片，适度翻边能够提高薄板刚度，也能改变泥水抛射路径，使水滴沿罩体内侧汇聚后从较低位置排出。

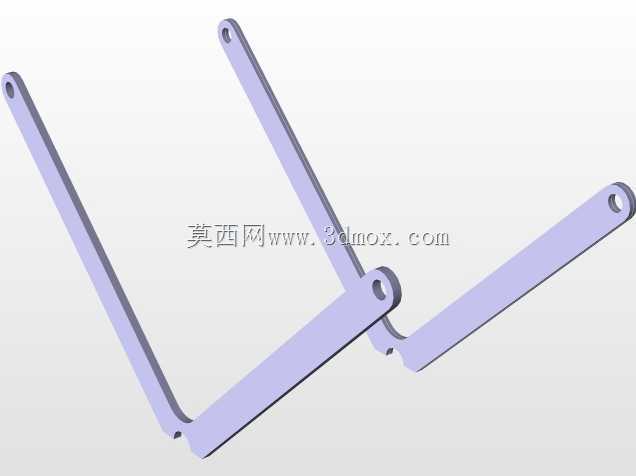

　　安装边界集中在弧面内侧靠近车架或前叉的区域。模型中可见与支架配合的连接部位，设计时应保证固定点不在振动薄弱区单独受力。摩托车行驶中轮胎激励、发动机振动和路面冲击会持续作用于挡泥板，若连接耳过于单薄，容易出现裂纹、松动或异响。较合理的方式是在安装孔周围设置局部加厚、凸台或加强筋，并通过支架将载荷传递到前叉、摇臂或车架刚性较高的位置。孔位间距需要避开轮胎最大摆动范围，同时预留紧固件装配工具空间；对于需要拆卸维护轮胎、制动片或轮轴的车型，挡泥板与支架的连接方式还应兼顾拆装顺序，避免维护时必须拆除过多周边件。

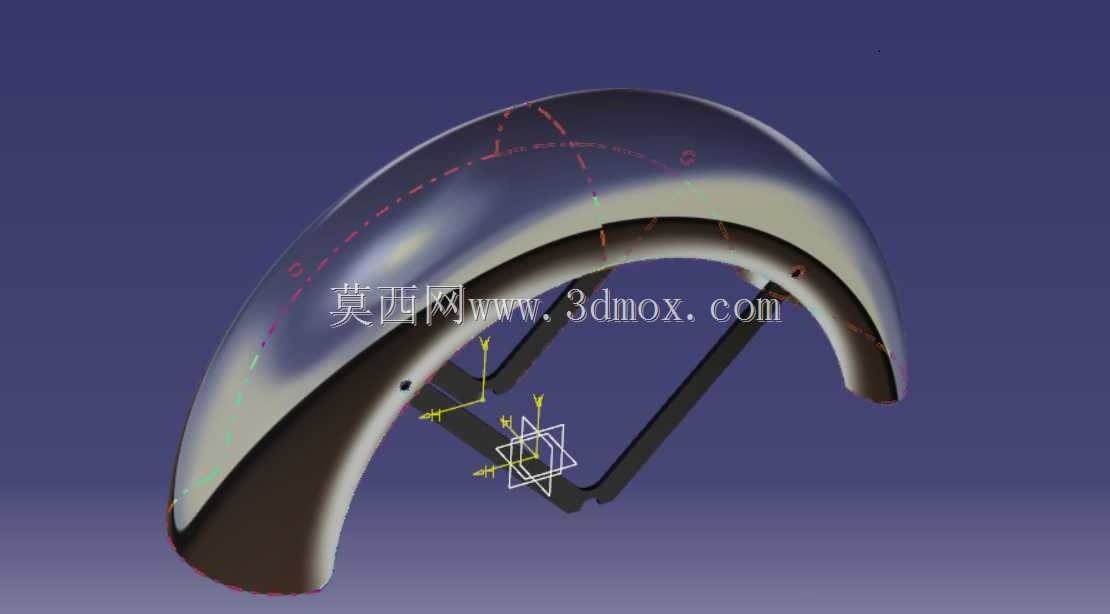

　　曲面建模阶段应先建立轮胎运动包络，再以包络面为基础偏置出安全间隙，随后确定挡泥板中线、截面轮廓和两侧边界。罩体并非单纯等距圆弧，靠近前叉或后摇臂的位置往往要根据杆件走向进行局部避让，使安装支架能够以较短路径连接。端部开口处需要处理厚度变化和边缘圆角，既减少应力集中，也避免锐边在装配或骑行中造成划伤。对于外露车型，外观面还要保证高光连续，曲面曲率突变会在喷涂或电镀后明显显现；对于实用型车辆，则可优先保证成型工艺性和抗冲击能力。

　　在工程验证中，应重点检查轮胎满打方向、悬架全压缩和泥块附着三种极限状态。前轮挡泥板还要核对与前叉管、刹车线管、速度传感器线束的距离；后轮挡泥板则需关注链条、皮带、后减震器和牌照安装位置。若车辆用于非铺装路面，可适当增加内侧离地高度和支架强度，但不能让罩体侵入轮胎弹跳区域。通过三维模型提前完成这些干涉检查，可以在开模或钣金试制前发现弧面长度、固定角度和支架干涉问题，减少后续样件反复修配。
