摩托车异形燃油存储罐体结构

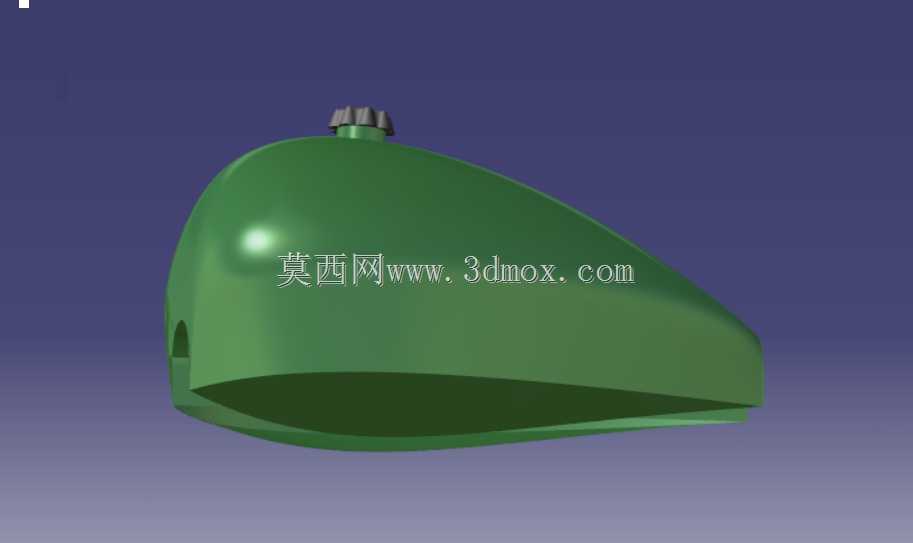

　　该结构件面向两轮摩托车燃油系统布置，属于车架上方承载燃油的异形储油壳体，主要用于跨骑式或定制改装车型中协调燃油容量、骑乘空间与外观覆盖关系。模型呈现出明显的流线型隆起轮廓，前端较窄并向座椅方向逐渐延展，底部形成与车架管梁、坐垫支撑区相配合的收窄边，顶部设置带防滑棱纹的加注口结构，侧面预留小尺寸接口区域，可对应燃油开关、油位传感或通气管路的安装位置。

　　从实际装车边界看，这类油箱不能按简单箱体理解。它处于车架主梁、转向柱后部、坐垫前端和骑手双膝之间，外形既要避开转向时车把与线束的运动包络，也要控制宽度，使骑手夹车时腿部能够自然贴合。模型顶部的加注口位置偏高，可保证加油时燃油流向腔体内部，并在正常停放和加速、制动姿态下减少燃油向盖口涌动。前端下部的弧形退让面与车架立管、线束夹和仪表支架区域对应；后端拉长的低轮廓区域则延伸至坐垫下方，能够在不增加车体高度的情况下扩大有效容积。

　　结构设计上，壳体采用大曲率连续曲面，表面没有突兀折边，这有利于金属板材冲压或拉伸成形，也便于后期焊接、打磨和涂装。若按钢制燃油箱工艺考虑，外形通常会拆分为上壳体、下壳体以及局部加强件，周边通过翻边咬合或焊接形成密封腔体；若用于树脂件开发，则该曲面可作为模具分型和壁厚抽壳的基础。模型中顶部加注口呈短圆柱凸台形式，外围齿状结构对应油箱盖旋合或防滑操作区域，凸台根部需要在工程细化时设置圆角过渡，以降低应力集中，并保证盖体密封面的平面度。

　　燃油箱的功能不只是储油。它需要在车辆颠簸、倾斜转弯和长期振动条件下保持密封，同时为燃油泵、油位显示、燃油输出和气压平衡提供接口。实际结构细化时，应在腔体内部考虑防浪板或局部压筋，抑制车辆加减速时燃油大幅晃动；底部应设置合理的最低点，使燃油能够向出油口汇集，避免残油无法被抽吸。通气系统则需沿高位区域布置，防止燃油在满油状态下经通气管溢出。对于采用燃油泵的车型，泵体安装面通常布置在顶面或底面，需要预留法兰边界、密封环槽以及维修拆装空间；对于采用重力供油的车型，侧面或下部出油开关的位置应与车架避让关系同时校核。

　　外形尺寸方面，该模型的长宽高比例体现了摩托车油箱典型的狭长布置特征：纵向长度覆盖车架主梁大部分区域，横向宽度受骑手膝部间距限制，高度则由车把回转空间和坐垫线型共同决定。安装时，下部不能与发动机缸头、化油器或节气门体发生干涉，前部需给转向锁、主线束和制动管路留出间隙，后部要与坐垫前缘平顺搭接。固定点一般通过前部吊耳、后部支架或橡胶缓冲垫连接到车架，橡胶垫可以隔离发动机振动，减少焊点或支架处疲劳开裂。

　　建模过程中，曲面质量是重点。顶部高光区域应保持曲率连续，侧面与底面交界需要根据制造工艺设置可展开或可冲压的过渡关系；加注口凸台、安装耳板和接口孔位属于局部硬点，应在主体曲面稳定后再进行布尔切除和加强处理。若用于焊接件设计，还需补充壁厚、内表面防蚀处理、焊缝位置、法兰压边和试漏要求；若用于外观评审，则可继续分色贴花，检查油箱与侧盖、坐垫、车架护板之间的缝隙均匀性。整体来看，该模型抓住了摩托车燃油箱从容量需求、骑乘人机、装配干涉到制造成形的关键外形特征，适合作为车体结构设计、改装外观验证和燃油系统布置讨论的三维基础。
