风扇电机防护端盖结构设计方案

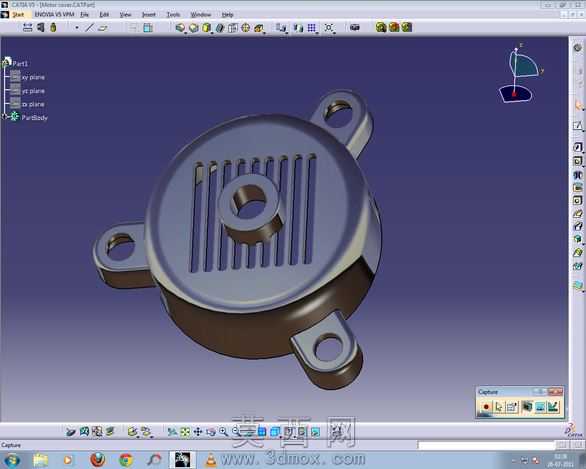

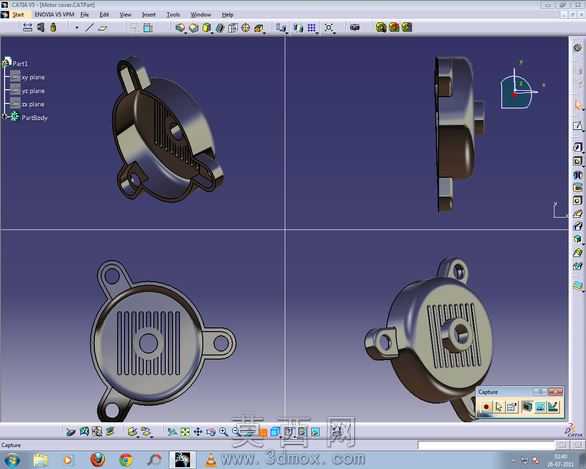

本作品为风扇配套的电机防护端盖三维建模成果，建模阶段围绕防护功能与装配适配性展开设计，首先基于电机端部的安装尺寸、旋转扇叶的避让空间完成基础轮廓的参数化绘制，通过草图约束精准定位端盖的整体外径、内腔深度，确保端盖装配后不会与电机转轴、旋转扇叶产生运动干涉。建模过程中对端盖的安装耳结构做了针对性优化，三个带通孔的安装耳沿端盖周向均匀分布，孔位尺寸与电机壳体的固定螺柱完全匹配，可实现端盖的快速对位安装，同时安装耳与端盖主体做了圆弧过渡处理，避免应力集中导致安装部位断裂。端盖正面设计有阵列式的散热格栅，格栅采用等距排布的长条状凸起结构，既可以阻挡外部异物进入电机内部触碰旋转部件，又能保证电机运行时的空气流通，满足散热需求，格栅的凸起高度、间隙宽度都经过反复校核，在防护性能与通风效率之间取得平衡。端盖的内腔做了适配电机端部轮廓的阶梯结构，可紧密贴合电机壳体的端面，提升装配后的密封性，减少灰尘、水汽进入电机内部的概率。材质方面预设为阻燃ABS工程塑料，该材质具备良好的绝缘性能与抗冲击强度，适配家电产品的安全使用要求，渲染阶段对模型赋予哑光塑料材质，调整光照角度清晰呈现端盖的格栅细节、安装耳结构与整体曲面过渡效果，多角度视图完整展示了端盖的正面、侧面与背面结构，可直接用于生产开模前的结构验证、装配模拟，也可作为家电配件设计的参考案例。整个建模过程严格遵循家电配件的设计规范，所有尺寸都预留了合理的公差余量，确保后续生产加工的可行性，端盖的边角全部做了圆角处理，避免安装使用过程中划伤操作人员，整体结构简洁实用，在满足防护核心功能的前提下尽可能简化结构，降低生产制造成本。
