方块式多通路流体连接阀块结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781590
  • 方块式多通路流体连接阀块结构设计

  这类方块式多通路连接结构,在液压、气动以及小型流体输送系统里的应用场景十分广泛,不管是小型实验台的气路集成、小型液压站的阀组安装基座,还是部分低压流体输送管路的转接节点,都能看到这类结构的身影。它的核心作用是把多个方向的流体通路整合在一个方块基体上,减少管路分散布置带来的接头泄漏点,同时压缩整个管路系统的安装空间,让管路布局更紧凑规整,后期维护排查管路的时候也能更清晰地梳理通路走向。

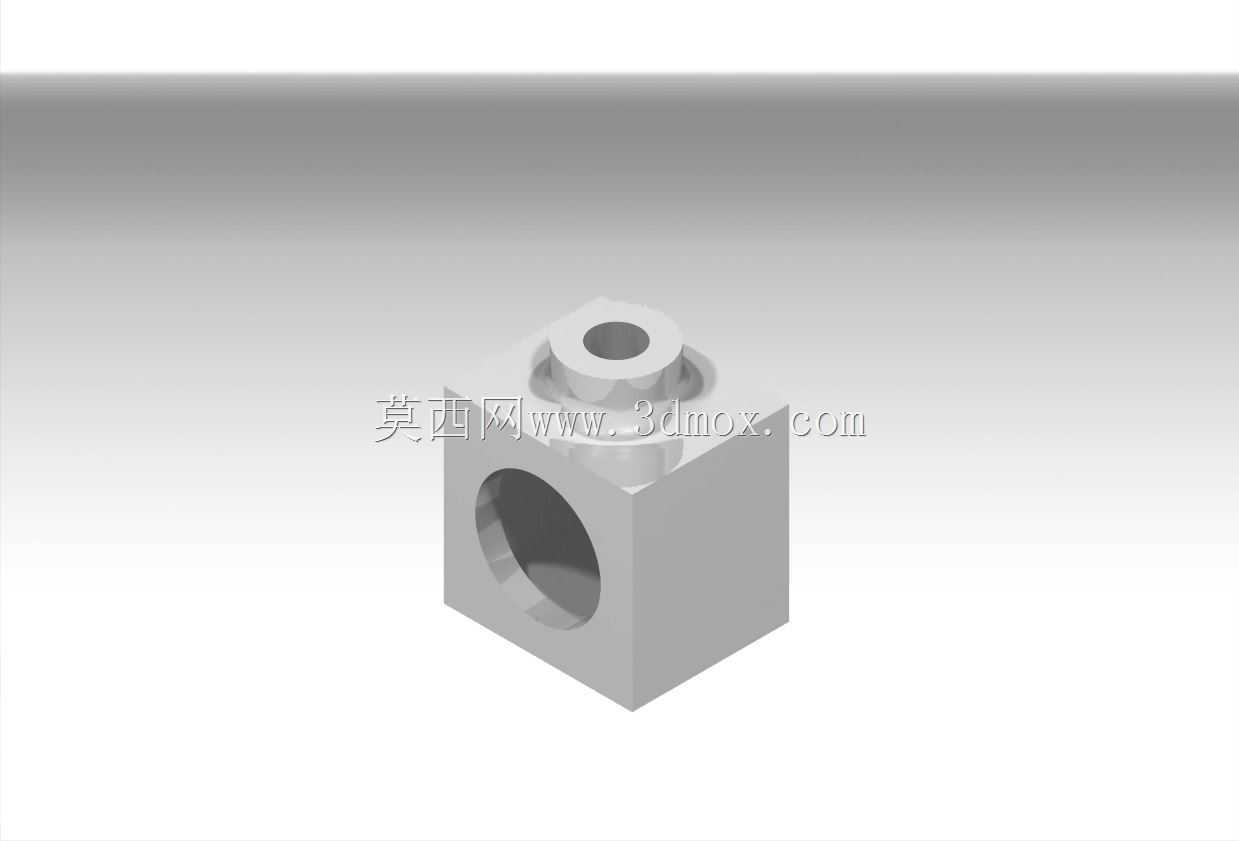

  从功能特性来看,这个结构采用立方体作为基体,三个互相垂直的方向都开设了贯通的流体通道,顶部的凸起结构是专门设计的外接接头安装位,带同轴内孔可以直接和对应规格的管路接头配合,侧面的大直径通孔是主通路接口,另外两个垂直方向的通路可以实现流体的转向、分流或者合流,不需要额外加装多个弯头、三通类的转接接头,能有效降低管路的沿程压力损失。基体的平面都做了铣平加工,安装的时候可以直接贴靠在安装面板或者其他阀件的安装面上,配合密封槽加装密封圈就能实现端面密封,不需要额外的密封转接结构。

  设计这类结构的时候,首先要确定的是各个通路的通径匹配,主通路的通径要和系统的额定流量匹配,避免通径过小造成节流发热,通径过大又会造成结构体积冗余。顶部的接头安装位的同轴度要控制在合理公差范围内,不然外接接头拧入之后会出现偏斜,造成密封失效或者接头应力集中断裂。各个通路的相贯线位置要做倒圆处理,减少流体在转向位置的湍流冲击,降低运行过程中的流体噪音,同时避免相贯位置的应力集中,在长期压力波动的工况下出现基体开裂的问题。基体的壁厚要根据系统的额定工作压力来核算,高压工况下要在通路相交的位置做局部加厚,低压工况下可以适当缩减壁厚来控制整体重量。

  外形尺寸方面,立方体的边长要根据各个通路的通径、接头的安装扳手空间来确定,不能只考虑通径大小忽略接头安装的操作空间,不然实际装配的时候扳手没有操作空间,接头无法拧紧。顶部凸起接头位的高度要匹配选用的接头螺纹旋合长度,既要保证螺纹有足够的啮合长度承受管路拉力,又不能过高造成整体结构突出太多,和周边其他零部件产生安装干涉。各个端面的安装孔位如果需要做固定使用,要和通路位置错开,避免钻孔的时候打穿流体通路造成泄漏。安装边界上,这类结构安装的时候要预留至少一个扳手位的操作空间在各个接头的对应方向,同时要保证基体和安装面的贴合度,平面度公差要控制在密封要求的范围内,不然端面密封会出现压合不匀的泄漏问题。另外设计的时候还要考虑加工工艺性,各个通路尽量采用直孔设计,减少斜孔、深孔的加工难度,降低加工成本,孔口位置都要做倒角处理,去除加工毛刺,避免装配的时候毛刺脱落进入流体系统,造成下游阀件或者执行元件的卡滞故障。
