带开口槽单耳异形金属连接固定件

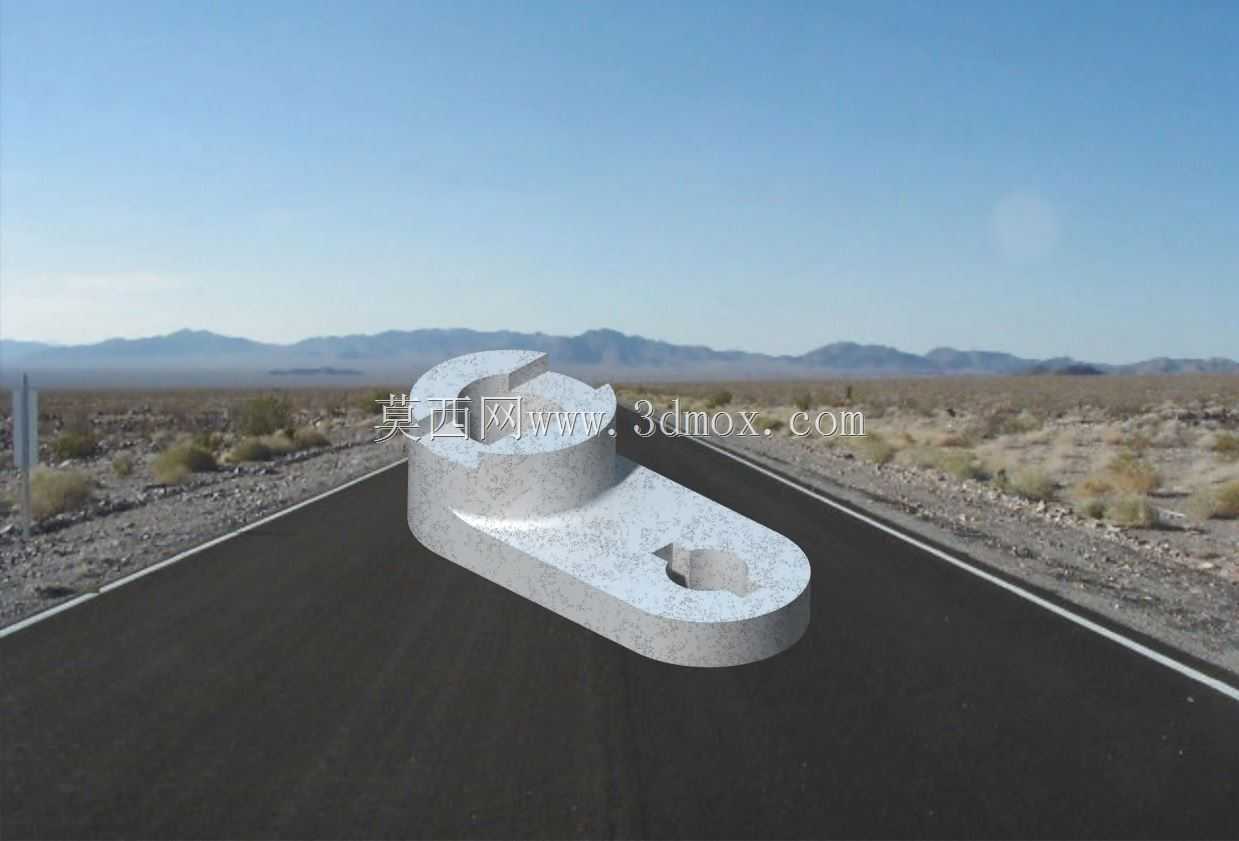

　　在各类中小型机电设备、工装夹具以及非标自动化生产线的末端执行机构中，这类带开口槽的单耳异形固定件是十分常见的受力连接部件，它的核心作用是在两个存在相对角度调整需求的构件之间提供可靠的铰接支撑与位置锁定，同时兼顾安装调试阶段的快速对位需求。从结构设计逻辑来看，零件主体采用一体化铸造成型后再做机加工精修的工艺路线，整体轮廓由长圆形安装底座和上方带开口槽的铰接凸台两部分组成，长圆形底座的设计初衷是为安装螺栓预留一定的位置调整余量，在现场安装时如果对接构件的孔位存在小幅偏差，不需要重新扩孔，只需沿着长圆槽的方向调整零件固定位置即可完成对位，这一点在老旧设备改造、现场工装搭建的场景中实用性极强，能大幅降低现场配作的工作量。

　　上方的铰接凸台做了半开口的槽型设计，和传统封闭式铰接耳座不同，这种开口结构不需要将对接的销轴从端部完全穿入，在需要频繁拆卸铰接端、或者销轴两端已经固定了其他构件无法轴向窜动的场合，可以直接从开口侧将销轴卡入槽内完成装配，大幅提升了设备维护、部件更换的效率，当然为了弥补开口结构带来的刚度损失，凸台与底座连接的根部做了大圆弧过渡处理，避免应力集中导致的根部断裂问题，同时开口槽的两侧壁厚做了等强度设计，在保证铰接孔配合面足够接触长度的前提下，尽可能削减了非受力区域的材料余量，控制零件整体重量。从安装边界尺寸来看，长圆形底座的总长度控制在适配M6或者M8规格内六角螺栓的安装间距，底座厚度根据常见的铰接受力工况做了匹配，

　　在承受径向10kN以内的交变载荷时不会出现明显的塑性变形，上方铰接凸台的中心高度经过校准，能够保证对接构件摆动时不会和底座安装面发生运动干涉，开口槽的宽度比适配销轴的直径大0.1mm左右，既保证卡入时的顺畅度，又不会因为间隙过大导致铰接晃动量超标。在实际选型应用时，这类零件常被用在气动管路的支撑铰接座、小型设备的舱门开合铰链、工装夹具的快速压头连接座等位置，相比标准的铰接耳座，它的异形结构能够适配更多安装空间受限的场景，不需要额外加装转接垫片就能完成固定。设计建模阶段需要重点关注几个关键尺寸的公差配合：首先是底座安装面的平面度，需要控制在0.05mm以内，保证安装后零件不会出现翘曲，导致铰接孔轴线偏移；其次是开口槽与铰接孔的同轴度，

　　因为开口结构在加工时容易出现装夹变形，需要在精加工时采用一次装夹完成槽面和内孔的加工，避免出现卡滞销轴的问题；另外根部的过渡圆弧不能随意简化，很多新手建模时会直接做直角过渡，实际生产时直角位置会出现应力集中，在长期交变载荷下很容易萌生裂纹，导致零件断裂失效。零件的材质一般选用45号钢做表面镀锌处理，或者在有防腐需求的场合采用304不锈钢铸造，两种材质的结构尺寸完全一致，只是表面处理和力学性能存在差异，选型时可以根据实际使用环境的腐蚀程度、载荷大小灵活选择。在装配环节需要注意，开口槽位置在装入销轴后需要加装限位挡片，避免设备运行过程中销轴从开口位置脱出，造成连接失效，这一点是很多初次使用这类开口铰接件的设计人员容易忽略的细节，挡片可以采用薄钢板折弯制作，通过底座上预留的小螺纹孔固定在凸台侧面，刚好挡住开口位置，不影响销轴的转动，同时能限制销轴的径向移动。
