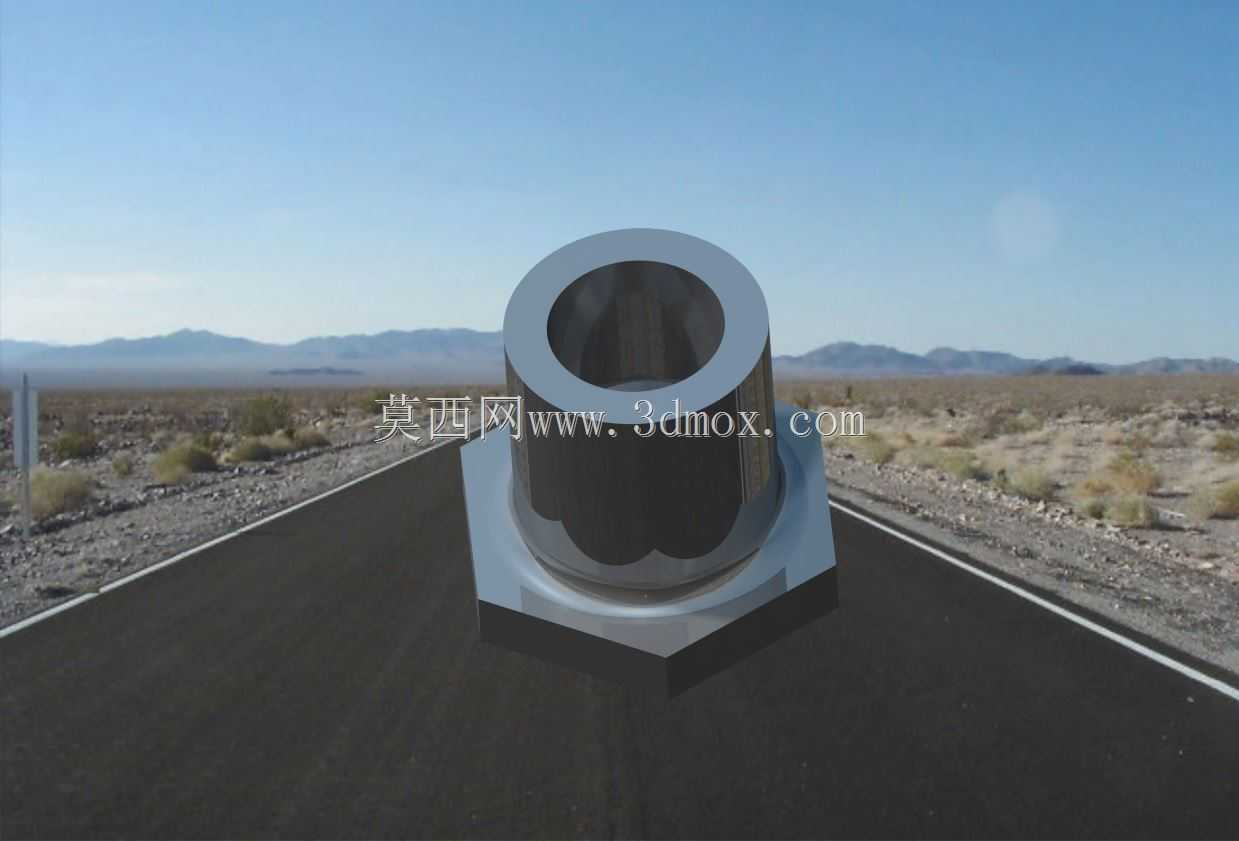

带法兰六角基座空心圆柱金属连接构件

　　在流体管路排布、小型机电设备装配、工装夹具搭建的现场，这类带法兰六角基座的空心圆柱构件是出镜率极高的连接类零件，很多刚入行的结构设计人员容易把它和普通带垫螺母混淆，但实际应用场景里它的功能边界要宽得多。先从安装逻辑说起，底部的六角法兰面不是单纯为了增大承压面积这么简单，常规六角螺母拧动时容易在被连接件表面留下压痕，尤其是铝合金、工程塑料这类低硬度基材上，拧紧力矩稍大就会出现表面凹陷，导致预紧力衰减，这个一体化的法兰基座相当于自带了刚性平垫，六角部分的对边尺寸和法兰外圆做了差值设计，法兰外圆比六角对边大出30%左右，安装时法兰面完全贴覆被连接件表面，单位面积压应力能降低40%以上，哪怕是在薄板件上做螺纹连接，也不会出现板面变形的问题。

　　中间的空心圆柱段不是等壁厚设计，靠近法兰根部的位置做了1.5mm的壁厚加厚过渡，这个细节是很多新手建模时容易忽略的，实际工况下，连接部位的应力集中点恰恰就在柱体和基座的衔接位置，如果做等壁厚结构，承受轴向拉力或者径向剪切力的时候，根部很容易出现断裂失效，加厚过渡段采用R2的圆角平滑衔接，能把集中应力分散到更大的接触面上，反复拆装的工况下疲劳寿命能提升两倍以上。上端的空心内孔做了两级台阶设计，靠近端口的位置有1mm深的沉孔倒角，这个结构有两个实际作用，一是穿装螺栓或者管路的时候，端口的锐边不会刮伤螺栓螺纹或者管路外壁的防护层，二是如果需要在孔内加装密封胶圈，沉孔可以给胶圈提供定位槽，避免压装时胶圈移位导致密封失效。从安装边界来看，

　　这类构件的法兰基座厚度通常在5-8mm区间，六角对边尺寸适配常用的开口扳手、套筒规格，不需要定制专用工装，现场装配时用常规工具就能完成拧紧作业，柱体的高度可以根据实际连接的叠层厚度做调整，空心内孔的通径覆盖M6到M16的常用螺栓规格，也可以适配对应外径的气路、油路软管做硬管过渡接头。在户外设备的装配场景里，比如光伏支架的连接件、户外配电柜的接地柱安装、小型工程机械的油路固定座，这类构件的优势更明显，一体化的结构没有拼接缝隙，不会像组合式螺母加垫片那样出现垫片移位、锈蚀后粘连的问题，金属材质做表面镀锌或者达克罗处理后，能适应潮湿、盐雾的户外环境，不需要频繁做防锈维护。建模的时候要注意几个公差配合的细节，

　　六角部分的对边尺寸要按h12的公差做设计，方便扳手卡入不会出现滑棱，法兰面的平面度要控制在0.1mm以内，保证和被连接件贴合紧密没有缝隙，内孔如果是穿装螺栓的话，孔径要比螺栓公称直径大0.2-0.5mm，预留装配调整的余量，如果是作为流体通道使用，内孔的粗糙度要达到Ra1.6以下，减少流体流动的阻力，根部的过渡圆角不能省略，哪怕是做3D打印样件验证，也要把圆角做出来，不然做力学测试的时候很容易在根部断裂。很多人做这类零件建模时会直接调用标准件库的法兰螺母，但实际项目里标准件的尺寸往往不能完全适配现场的安装空间，比如有些狭窄位置法兰外圆不能太大，有些位置需要柱体更长来穿过多层叠板，这时候就需要在标准结构的基础上调整尺寸参数，调整时不能只改外形尺寸，要同步校核根部的应力、法兰面的承压能力，不能为了适配空间就把法兰做的过薄、把根部圆角去掉，不然装到设备上用不了多久就会出现失效问题。这类构件虽然看起来结构简单，但是在整个设备的连接系统里起到的作用很关键，哪怕一个小零件失效，都可能导致管路泄漏、连接松动，甚至引发设备故障，所以设计时每个结构细节都要对应实际的工况需求，不能凭感觉画外形。
