锯齿式切削圆盘零件三维结构设计

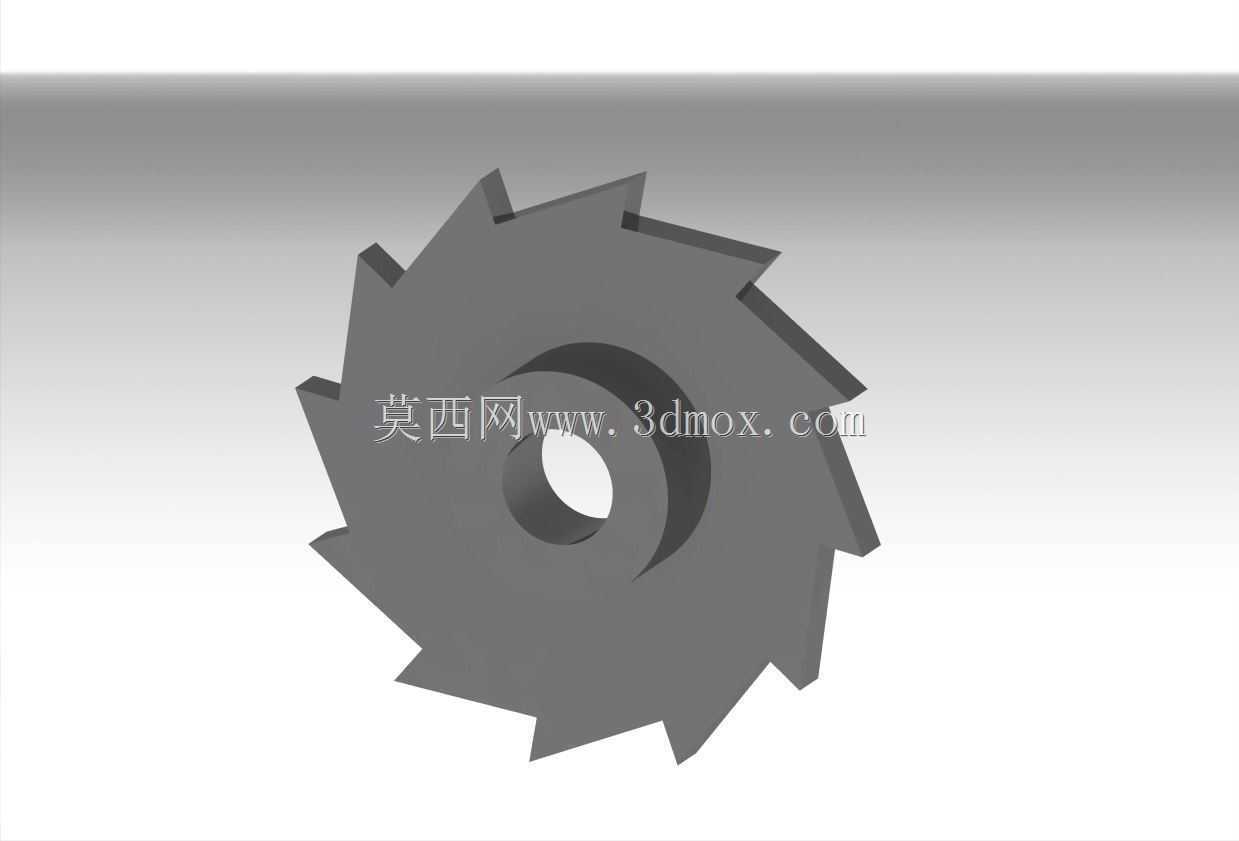

　　这类带均匀锯齿的圆盘类零件，常应用在木工开料、金属轻铣、塑料修边等加工场景中，作为切削执行端的核心配件，直接和待加工工件接触完成材料去除作业。从结构来看，零件整体为扁平圆盘构型，中心设置同轴安装通孔，用于和设备主轴完成定位锁紧，安装时需保证孔轴配合公差控制在合理区间，避免高速运转时出现径向跳动，影响加工精度同时带来安全隐患。外圆周均匀分布的锯齿采用等夹角排布，每个齿的切削刃角度经过反复校核，既保证切削过程中刃口有足够强度，不会因为进给量过大出现崩齿，又能减少切削阻力，降低设备主轴的负载。齿根位置做了圆弧过渡处理，避免应力集中，在频繁冲击载荷下也能减少裂纹萌生的概率，延长零件的实际使用寿命。

　　设计过程中首先要确定的是中心安装孔的直径尺寸，这个尺寸需要匹配常用加工设备的主轴输出端规格，不能随意设定，否则会出现无法安装的问题，同时孔的端面要和圆盘基准面保持足够的垂直度，保证安装后整个圆盘的端面跳动量控制在允许范围内，避免切削时出现深浅不一的刀痕。圆盘本体的厚度需要结合切削深度要求设定，过薄会导致整体刚性不足，切削时产生振纹，过厚则会增加不必要的重量，提升主轴的转动惯量，启停阶段对设备传动链造成额外冲击。锯齿的齿形设计需要结合加工材料特性调整，比如针对木材加工的场景，齿的前角可以适当加大，提升切削锋利度，减少木材纤维的撕扯毛刺；如果是针对轻金属切削场景，齿的后角需要做相应调整，保证刃口强度，避免高速切削时刃口过快磨损。

　　齿与齿之间的容屑槽尺寸也需要匹配切削进给量，保证切屑能够顺利排出，不会堵塞在齿槽内造成二次切削，划伤已加工表面。在实际装配场景中，这类零件通常会配合法兰压盘完成锁紧，安装时需要清理配合面的铁屑、杂物，避免压装后零件出现偏斜，运转前需要做动平衡校验，尤其是在高转速工况下，微小的不平衡量都会带来明显的振动，不仅影响加工表面质量，长期运转还会损伤设备主轴轴承。从建模逻辑来看，绘制这类零件首先要建立中心基准轴，绘制圆盘的外圆轮廓和中心孔轮廓，通过拉伸命令生成基体，之后绘制单个锯齿的齿形轮廓，通过圆周阵列命令完成所有齿的排布，最后对齿根、刃口位置做倒角和圆角处理，还原实际加工后的零件状态。建模过程中需要注意每个齿的阵列角度误差控制，

　　保证所有齿均匀分布，避免出现齿距偏差导致切削时受力不均。这类零件除了切削场景外，部分输送设备中也会将类似结构作为止退、分度部件使用，利用锯齿的单向卡滞特性完成物料的步进输送，此时对齿的角度和耐磨性要求会更高，通常会在齿面做硬化处理，提升长期使用的耐磨性能。在安装边界上，需要预留出圆盘外径之外的安全防护空间，避免运转过程中外围构件和锯齿发生干涉，同时要保证切削端的排屑通道顺畅，不能有结构遮挡切屑的排出路径。日常维护中，需要定期检查锯齿的磨损情况，当个别齿出现崩缺时要及时更换，避免运转时因为动平衡被破坏引发设备故障，安装锁紧时的扭矩要符合设备要求，不能过紧导致零件内应力过大，也不能过松导致运转时零件松动移位。
