通勤自行车圆管焊接车架结构

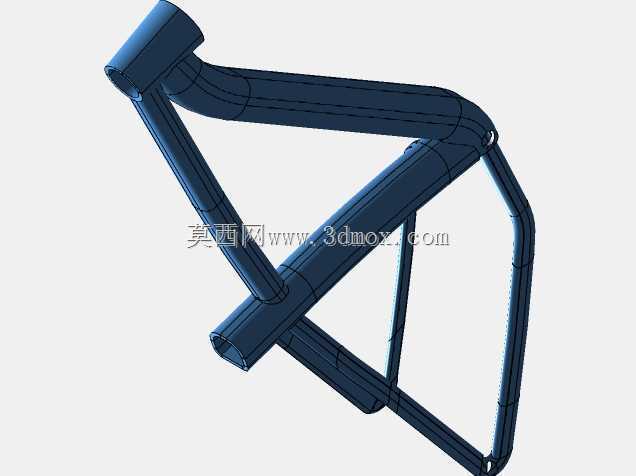

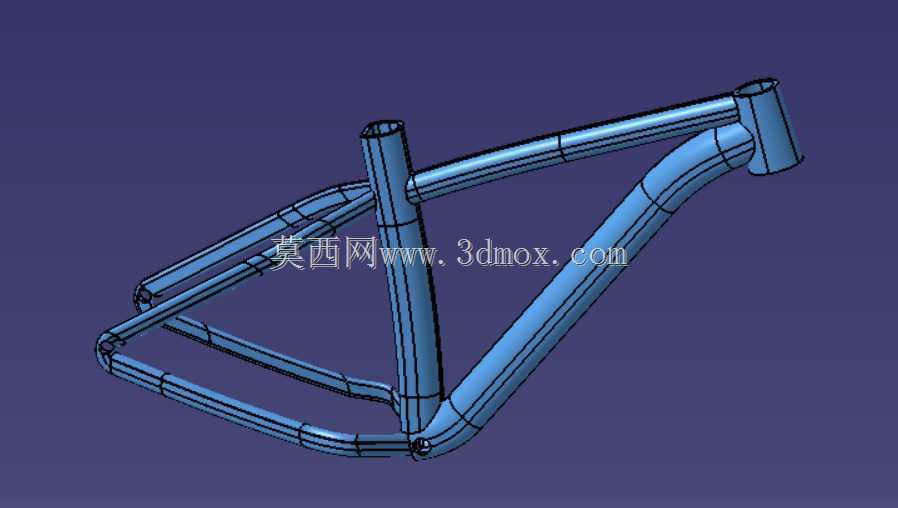

　　该结构围绕日常通勤与休闲骑行场景中的自行车承载主体展开，车架作为整车的安装基体，需要同时承接骑乘者体重、脚踏驱动力、前轮转向载荷以及后轮制动反力。建模时以圆管空间交汇关系为核心，保留头管、上管、下管、座管、后上叉和后下叉的典型布置，各管件通过相贯线位置形成焊接连接区域，便于后续在详图阶段补充焊脚、坡口和补强片。

　　从实际用途看，车架前部头管决定前叉与车把转向轴线，管内需要预留碗组压装空间，端部直径和长度直接影响转向轴承的配合边界；中部五通区域是脚踏、曲柄和中轴的安装基准，虽然当前展示以管材框架为主，但结构布局已经明确下管、座管与后下叉在此处汇合，后续设计需保证中轴轴线与后轮轴心、座垫夹持位置之间的几何关系。后部三角形由座管、后上叉、后下叉构成，主要用于约束后轮开档宽度，并传递链条拉力和路面冲击。

　　设计思路上，这类车架优先保证骑乘几何稳定，而不是单纯追求外观线条。上管与下管形成前部抗扭框架，在转向和制动时减少头管区域偏转；后叉两侧对称布置，使后轮轴心安装后保持居中，避免轮胎与叉管间隙不均。圆管截面在弯曲和扭转载荷下具有较好的各向同性，适合多方向受力；管件在接头处逐渐汇拢，可通过加大焊缝接触长度降低局部应力集中。若进入工程细化阶段，可在头管下端、五通周围和后叉钩爪位置增加补强，以应对频繁起步、爬坡和颠簸路面带来的交变载荷。

　　外形尺寸方面，车架边界主要由头管高度、座管长度、上管跨度和后叉长度决定。头管前倾角度影响操控灵活性，角度较直时转向响应更快，适当后倾则提升高速直行稳定性；座管相对五通的位置决定骑乘者重心高度和踩踏姿态，需要与轮径、轮胎宽度以及曲柄回转空间协同；后下叉长度影响后轮与五通之间的轴距，较短时整车灵活，较长时承载和直进稳定性更好。安装边界上，前部需核对前叉竖管插入深度、碗组堆叠高度和车把回转空间；后部需预留花鼓轴径、飞轮厚度、链条走线和轮胎摆动间隙；座管上端需匹配座垫夹持机构，下部则不能与中轴区域发生干涉。

　　在三维建模过程中，空间管线应先以中心线确定关键点位，再沿路径生成统一或变径圆管。头管、座管等承插部位可保持较直的基准轴线，后上叉和后下叉则根据后轮包络面进行轻微弯折或收窄。管件相交处不应只做视觉穿插，需按照焊接件思路处理相贯区域，使后续工程图能够表达管材切口、对接方向和装配定位。对于结构设计人员而言，该模型可用于校核骑行姿态、轮组安装、前叉匹配和焊缝布置；对于整车选型人员，则可直观判断车架属于通勤代步取向，重点关注承载可靠性、维修便利性以及与标准轮组、中轴和制动部件的兼容关系。
