汽车液压弹簧减震器总成结构

　　这套减震器总成的三维结构围绕车辆悬架的实际承载与减振需求展开，主体采用螺旋弹簧与液压阻尼筒并联的布置形式，外置储油筒承担阻尼油液存储与热交换作用，上下两端分别设置铰接安装环，用于与车架、车桥或摆臂形成可靠连接。

　　在整车布置中，这类部件常见于越野车辆、全地形车、重载皮卡以及非道路移动机械的悬架系统。车辆经过颠簸路面时，车轮的垂向跳动先传递至弹簧，弹簧将冲击能量暂时储存；阻尼筒则通过内部油液流经阀系产生节流阻力，把弹簧反复伸缩的机械能转化为热量，再由筒壁和外置储油筒散出，从而抑制车身持续俯仰和侧倾。外置筒结构不仅增加了油液容量，也能在长时间连续振动工况下降低阻尼油温升，减少热衰减对操控稳定性的影响。

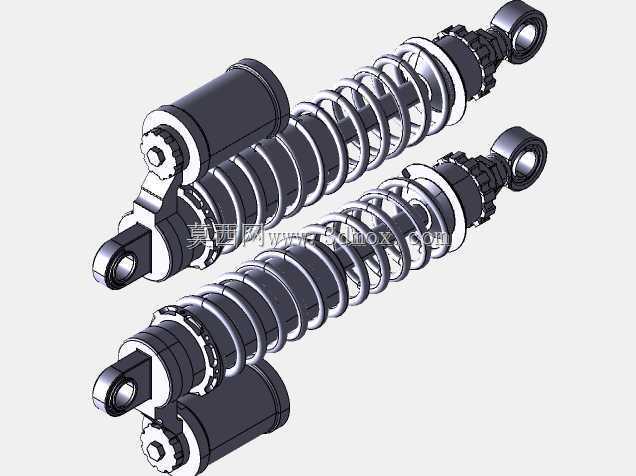

　　从结构设计思路看，模型将主工作缸、活塞杆、防尘罩、螺旋弹簧、上下弹簧座、侧向储油筒及连接耳环完整表达。弹簧节距、中径和有效圈数按照承载行程匹配，保证空载与满载之间具备合理的静挠度；阻尼筒中心线与弹簧轴线近似重合，使垂向载荷传递路径直接，避免弹簧受偏载后出现侧向摩擦。上端耳环用于承受车身侧的拉压载荷，下端耳环或叉形接头则适应车桥跳动时的微小角度变化，铰接位置预留衬套安装空间，可通过橡胶或聚氨酯衬套过滤高频振动。

　　外形尺寸与安装边界方面，建模时需要重点控制压缩极限长度、伸张极限长度以及安装孔中心距。悬架在上跳至缓冲块接触时，减震器不能先发生机械顶死；车轮下跳至最大伸张位置时，活塞杆也不能从工作缸中脱出。弹簧外径与周边车架、轮胎、制动管路、挡泥板之间应保留足够间隙，防止满载压缩或泥雪附着后发生干涉。侧向储油筒的朝向需结合底盘空间确定，其外轮廓不能与悬架导向机构、传动轴或车身加强梁碰撞，同时油管连接位置应避免承受反复弯折。

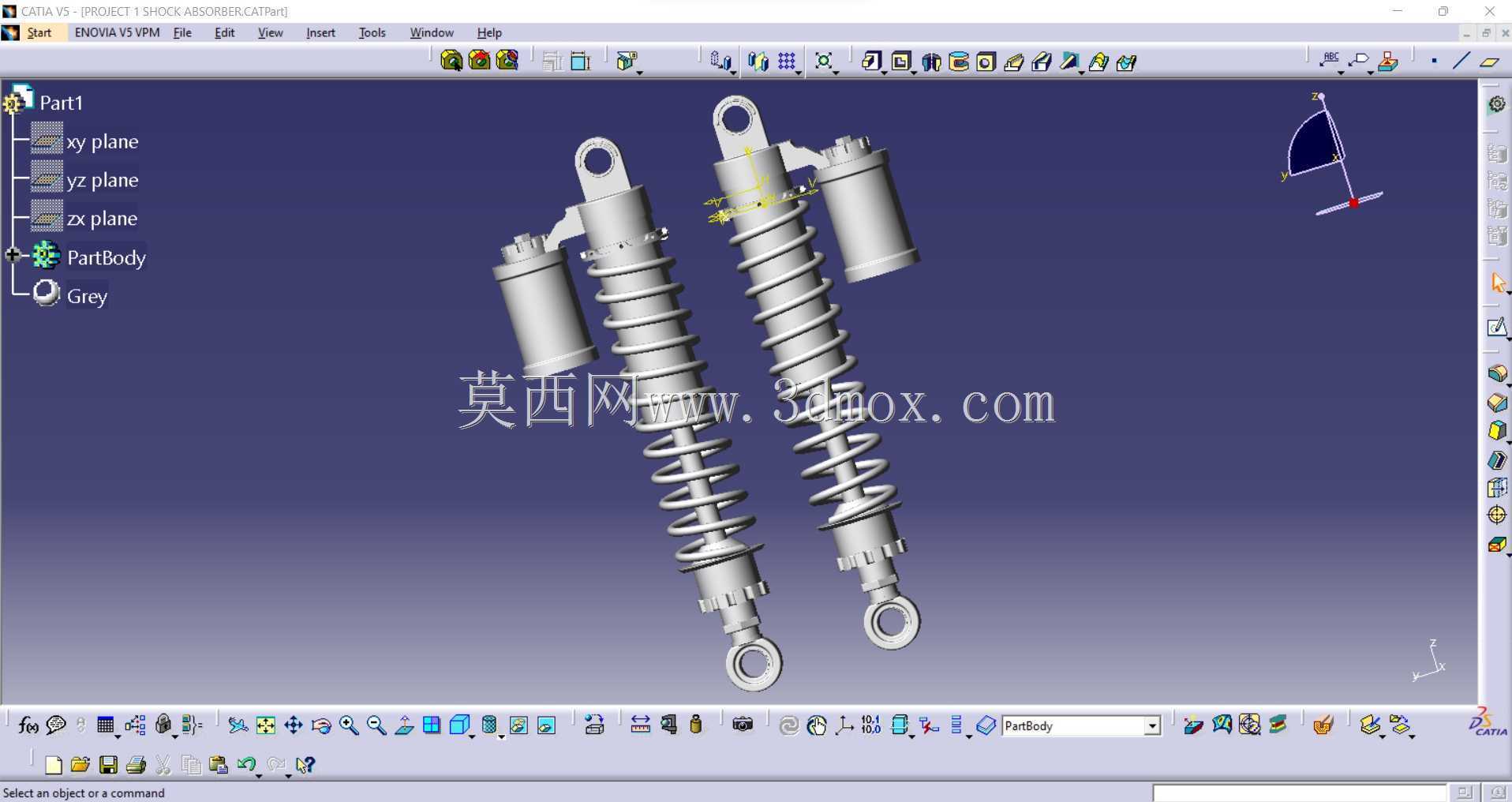

　　在三维建模过程中，螺旋弹簧可通过扫掠方式建立，并按实际圈数表达端部并圈和磨平结构；阻尼筒外筒、储油筒与安装耳环采用回转体加局部特征建模，能够清晰体现壁厚过渡、焊接区域和安装面。防尘罩与下弹簧座之间的搭接关系需要单独检查，因为泥水进入活塞杆表面会加速油封磨损。对于结构工程师而言，该模型不仅用于外观展示，更可用于悬架硬点校核、运动包络分析、安装工装设计以及维修拆装路径确认。

　　实际选型时，还要结合轴荷、悬架刚度、阻尼特性和使用路况判断弹簧刚度与阻尼等级。偏软的设定能提升细碎路面舒适性，但会降低高速过弯支撑；偏硬的设定有利于承载和操控，却会把更多冲击传入车架。该总成通过弹簧承担承载、阻尼筒控制振动的分工，使车辆在空载行驶、满载爬坡、越野冲击和连续起伏路面下都能保持轮胎接地性，是底盘悬架中连接车身与行走系统的关键功能部件。
