汽车A立柱内饰护板曲面结构

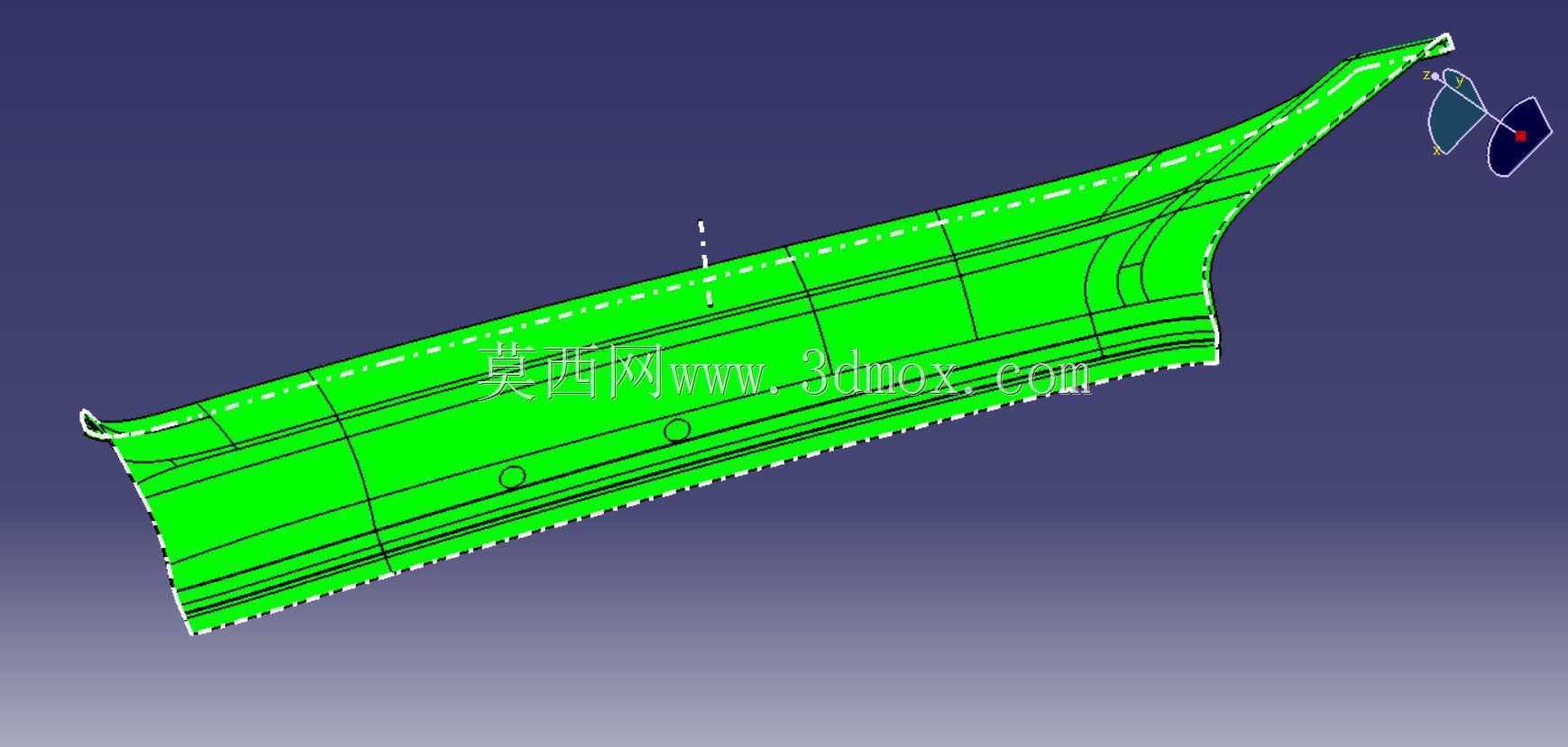

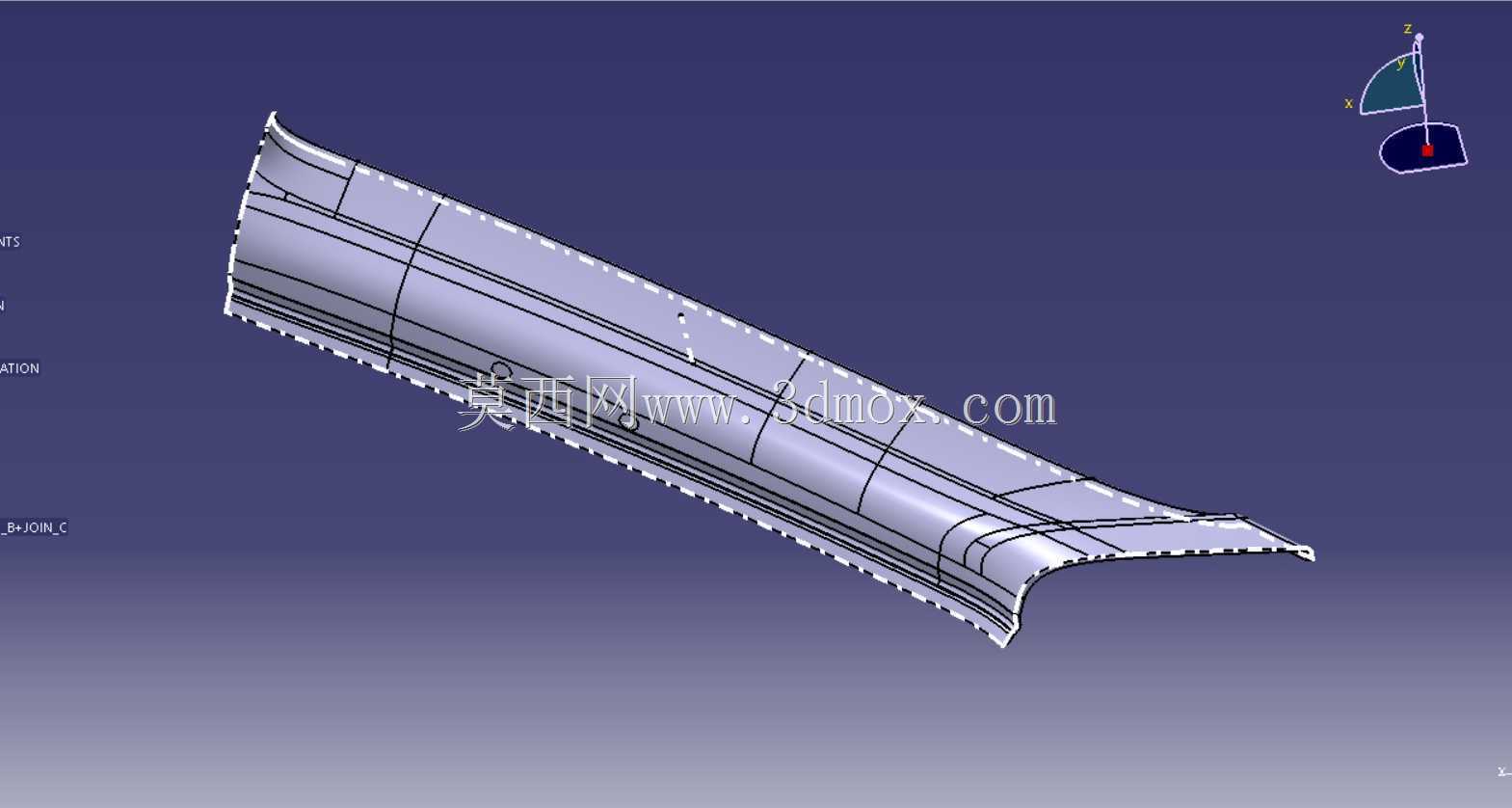

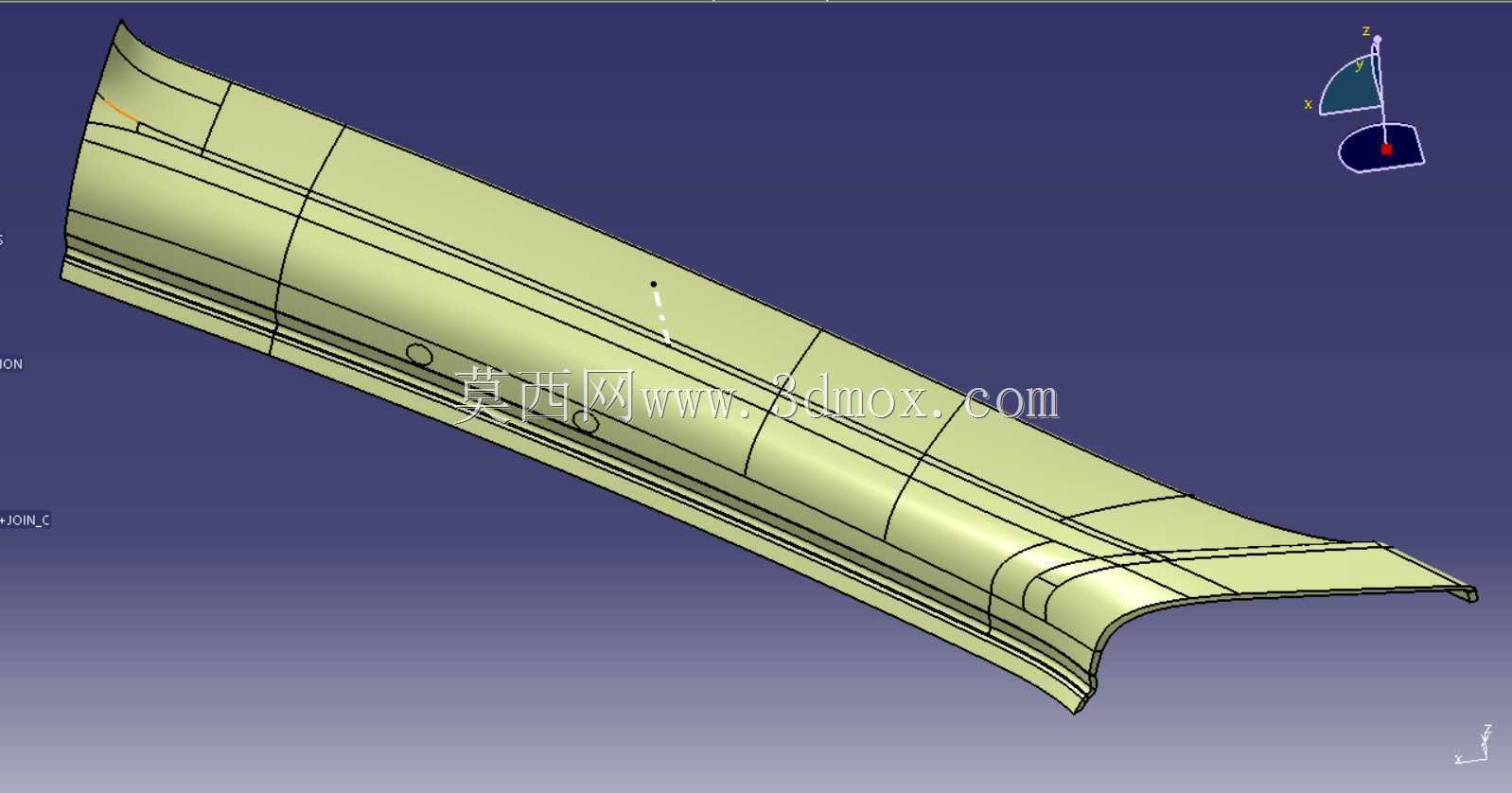

　　该三维数模呈现的是乘用车座舱侧围A柱位置的内饰护板，属于整车内饰系统里兼顾遮挡、防护、人机与声学布置的典型薄壁塑料覆盖件。从数模曲面形态可以看出，零件沿前风挡侧边与车门框前沿的空间走向连续延伸，整体为狭长变曲率弧面，断面随A柱钣金的倾斜角度、风挡玻璃包边以及乘员头部包络范围不断变化，并非简单等截面拉伸件。

　　在整车装配场景中，该护板扣合在A柱内钣金之上，外侧衔接前风挡密封条与车顶内饰前沿，下端连通仪表板侧端盖，后侧配合前门门洞密封条与上下车扶手区域。其首要作用是遮蔽A柱内部的钣金加强梁、焊点、线束、排水管以及侧气帘折叠模块，避免金属棱边外露，同时为乘员上下车提供柔和的接触界面，在头部、肩部触碰时降低硬接触伤害风险。护板表面的连续曲面并非单纯外观造型，每一处曲率都需要同时满足风挡玻璃的安装间隙、车门开启运动包络、雨刮水流路径以及驾驶员前方视野遮挡校核要求。

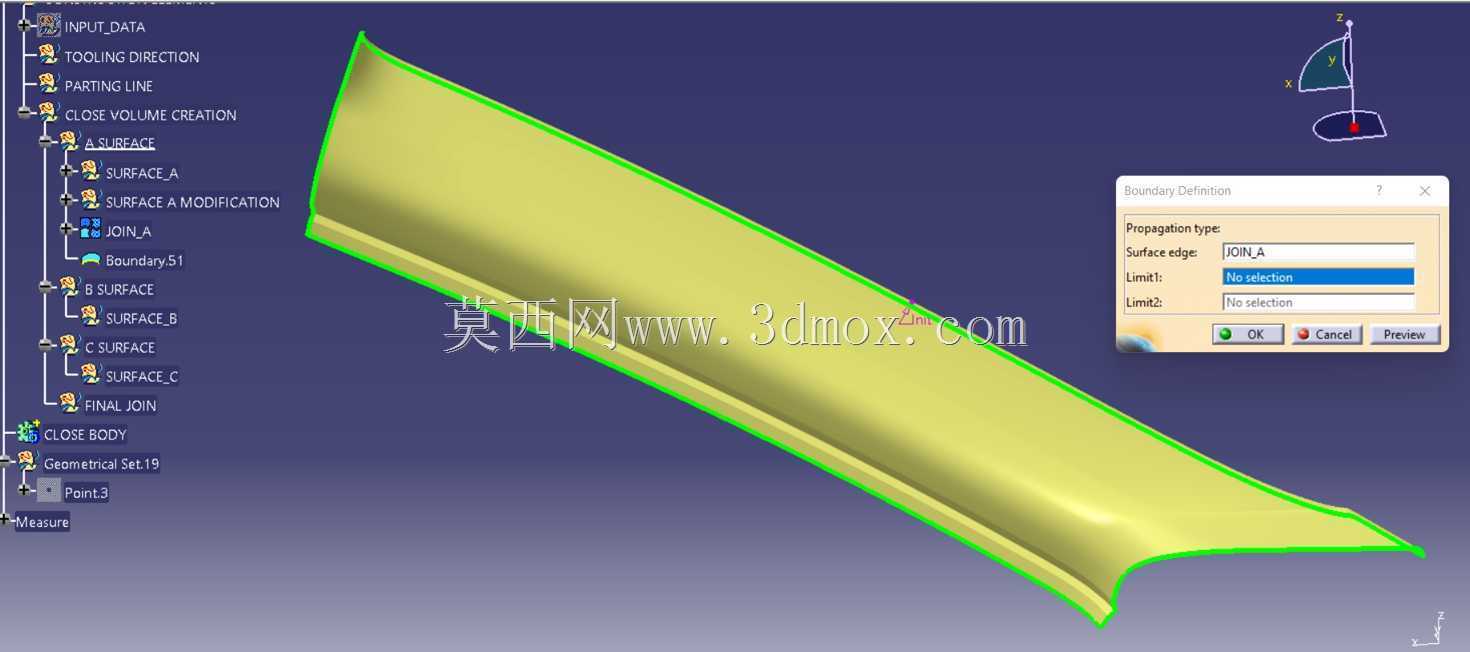

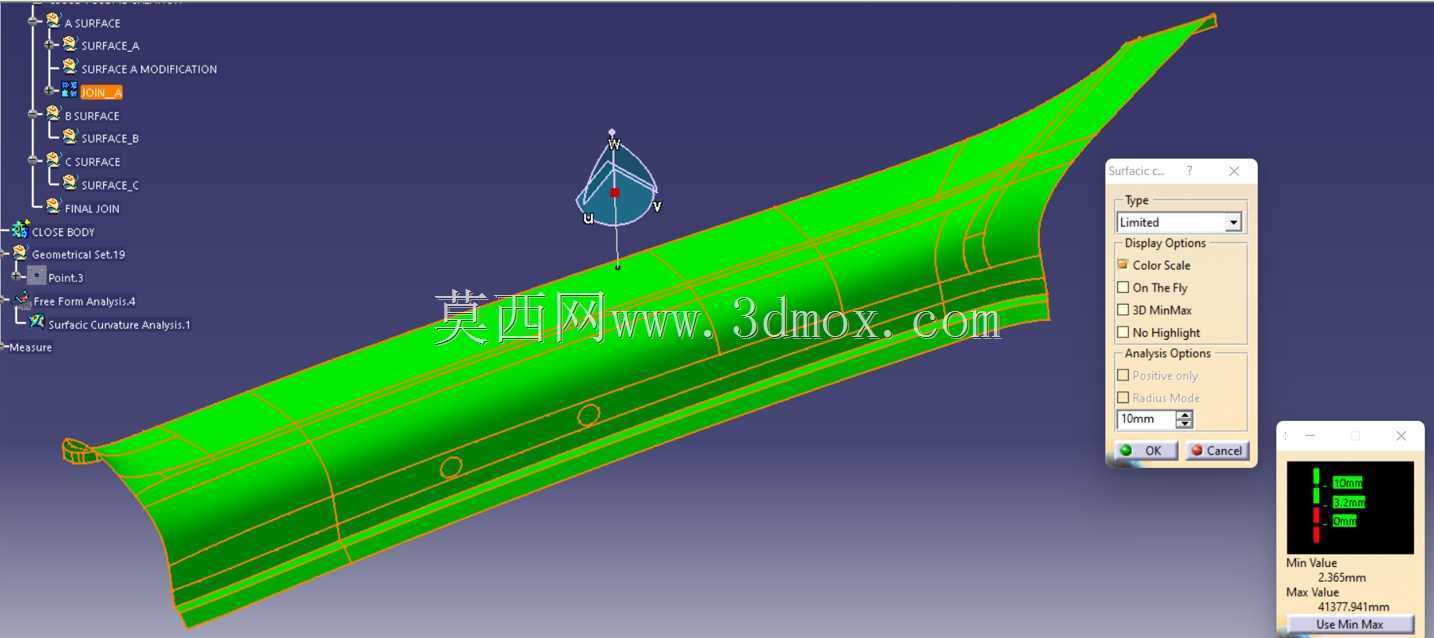

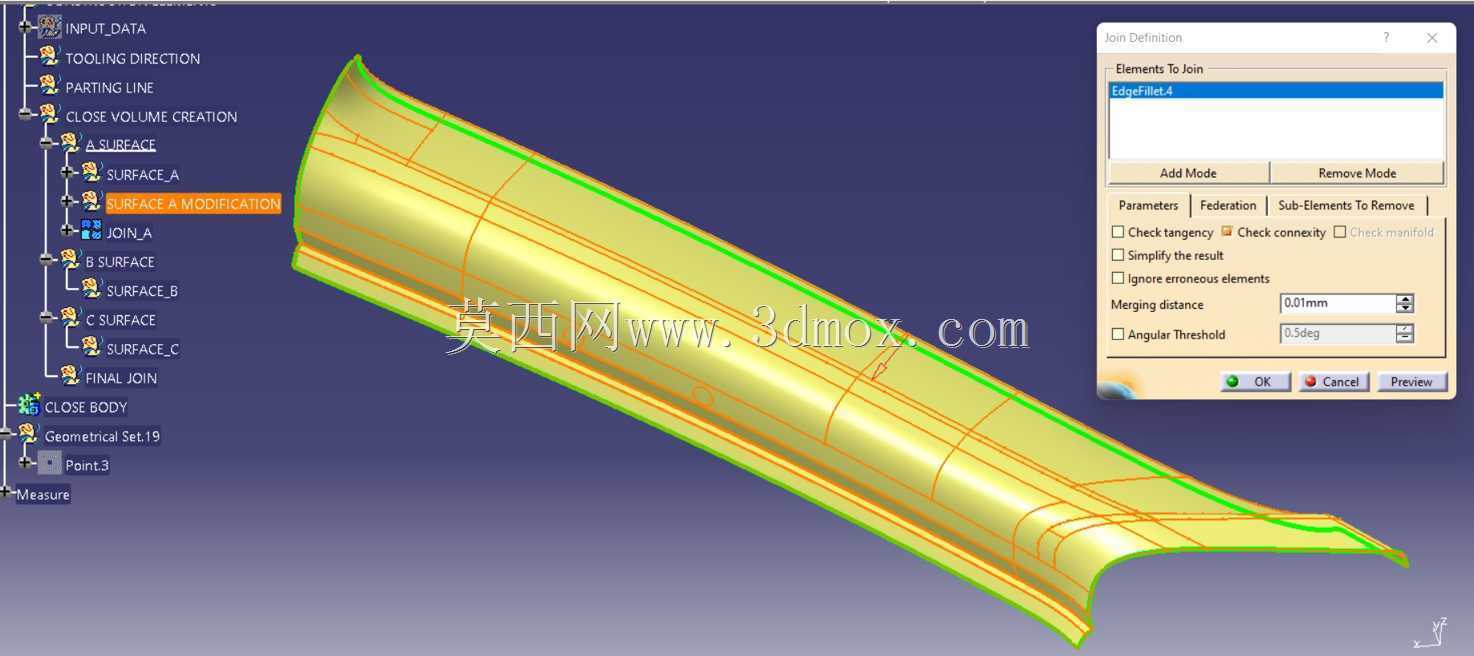

　　建模过程中优先搭建A级曲面的主控制线，沿A柱空间走向提取多条断面轮廓，控制曲面在长向的光顺过渡，避免局部曲率突变导致注塑后产生缩痕、光影畸变。数模边缘预留的翻边与卡扣安装位，对应钣金上的固定孔位，装配时通过塑料卡扣实现无外露紧固件的快速卡接，翻边与钣金之间保留均匀的安全间隙，既补偿整车焊接公差，又为侧气帘起爆时的护板定向展开留出变形空间。护板内侧通常会布置加强筋与吸音棉安装区域，筋位走向沿零件长向分布，在不增加壁厚的前提下提升狭长件的抗弯刚度，抑制车辆行驶过程中的薄壁共振。

　　从尺寸边界来看，零件长度覆盖A柱从车顶横梁到仪表板下沿的完整区间，宽度随柱体倾斜角度收放，壁厚遵循常规注塑内饰件的均匀设计原则，转角处做圆角过渡以降低应力集中。安装边界需要同步核对多组配合关系：前端与风挡胶条的搭接量要保证密封不漏水，后侧与门框密封条的压合量要控制关门手感，下端与仪表板的匹配面要吸收总装累积公差，上端与顶棚切口的对接缝隙需满足内饰DTS外观公差标准。设计阶段还要反复校核驾驶员侧视野，确保护板最宽处不对道路标识、路口行人形成过度遮挡，同时在头部碰撞区域控制护板与内部钣金的动态间距，保证碰撞时护板变形吸能而不是直接将冲击力传递到乘员头部。这类曲面护板的数模构建，本质是把造型美学、钣金边界、安全法规、注塑工艺与总装公差整合在同一张连续曲面中，每一条边界线的调整都会牵动周边多个系统的匹配关系。
