泰克拉厨房钢结构框架BIM设计方案

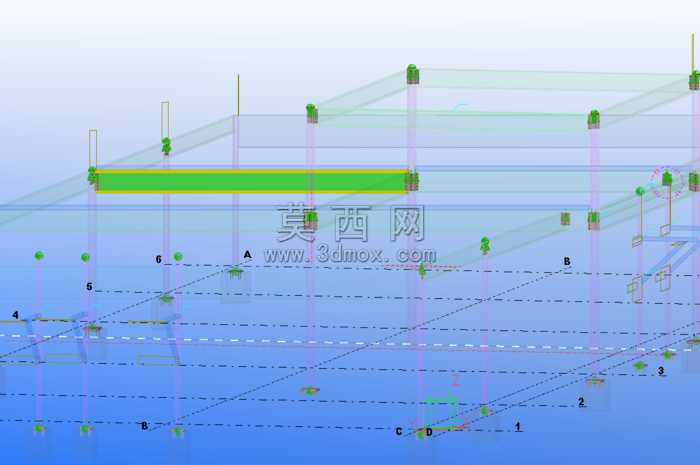

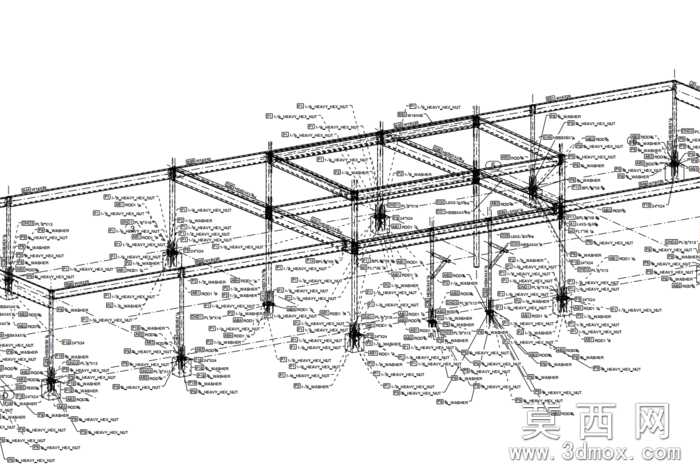

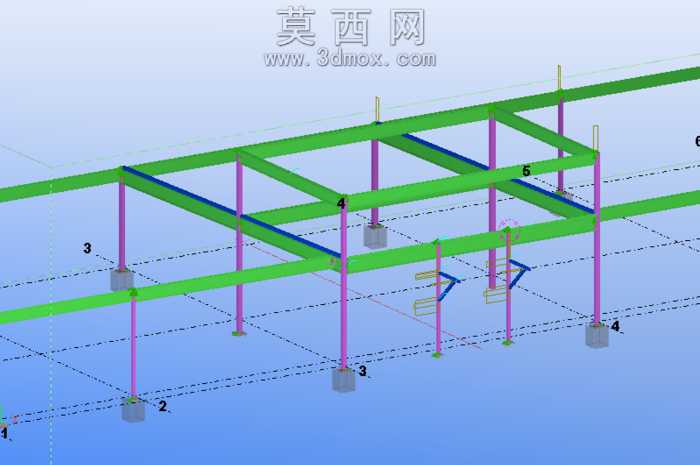

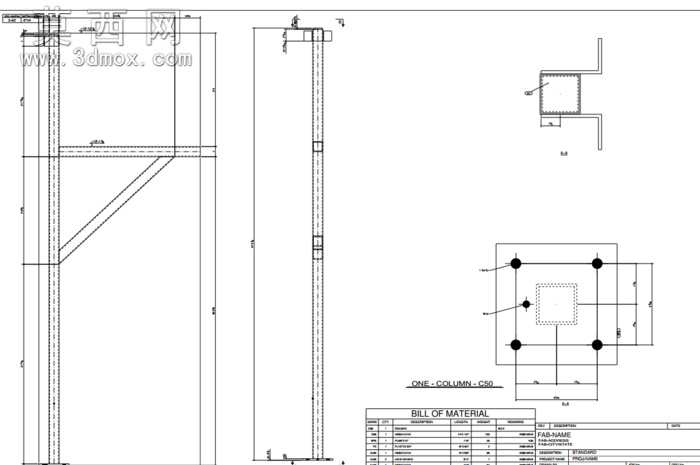

本作品为面向厨房空间的钢结构支撑体系BIM设计成果，依托Tekla平台完成全参数化三维建模，完整还原了厨房区域钢结构从整体布局到节点细节的全部设计内容。建模过程中首先依据厨房空间的平面尺寸与竖向标高要求，搭建轴网定位体系，将所有竖向承重钢柱精准落位于预设的混凝土基础支座上，每根钢柱的底部都设置了配套的柱脚连接节点，保证竖向荷载能够平稳传递至基础结构。横向承重钢梁沿轴网方向双向布置，主钢梁与次钢梁形成正交的网格受力体系，钢梁与钢柱的连接位置全部按照钢结构设计规范设置了对应的连接节点，包含加劲肋、连接板、螺栓排布等细节构造，所有连接节点的参数都经过受力校核，满足厨房区域的荷载使用要求。模型中不同类型的构件采用了差异化的色彩区分：绿色构件为主次钢梁体系，玫红色构件为竖向承重钢柱，蓝色构件为辅助加强构件，灰色块体为下部混凝土基础支座，这种色彩区分方式让整个结构的受力层级一目了然，便于设计人员快速识别不同构件的功能属性。建模过程中同步完成了构件的参数化关联，所有钢构件的截面规格、长度尺寸、开孔位置都与整体模型联动，调整整体布局时构件参数可自动更新，大幅提升了设计调整的效率。模型还支持自动生成构件加工图、材料统计表、整体布置图，能够直接对接钢结构加工生产环节，减少了二维绘图过程中容易出现的错漏碰缺问题。整个钢结构体系的排布充分考虑了厨房后续的设备安装、管线走向需求，钢梁的布置避开了大型厨房设备的安装位置，钢柱的落点也预留了足够的操作空间，在保证结构受力安全的前提下，最大化提升了厨房空间的使用效率。节点设计兼顾了现场安装的便捷性，多数连接节点采用螺栓连接形式，减少现场焊接作业量，降低施工难度与安装周期。
