CALB方形磷酸铁锂棱柱电芯结构设计

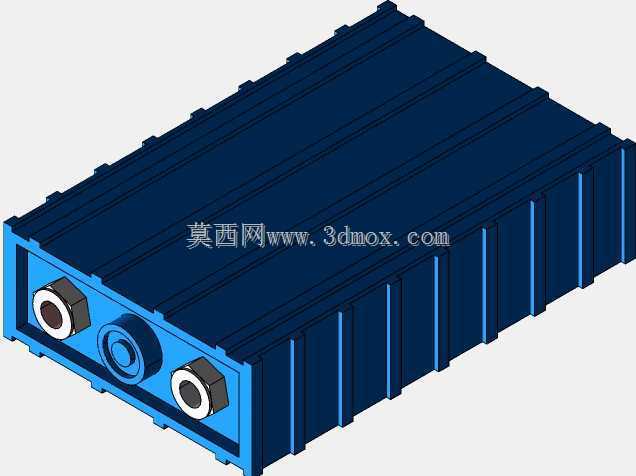

　　这款方形磷酸铁锂棱柱电芯，是储能系统、低速电动车、通信后备电源、户用储能模组搭建时常用的核心储能单元，日常选型中经常会碰到需要匹配电芯安装位、做模组堆叠设计的场景，很多刚接触储能结构设计的工程师，容易忽略电芯本体的安装边界细节，导致后期模组装配出现干涉、极柱对接错位的问题。从结构设计角度看，这款电芯采用硬壳方形封装，外壳为冲压成型的铝壳结构，侧壁做了多道竖向的加强筋结构，一方面可以提升电芯壳体的结构强度，抵御充放电过程中电芯内部膨胀产生的应力，避免壳体鼓胀影响模组堆叠精度，另一方面加强筋形成的竖向凹槽也能在电芯成组时预留出微量的散热间隙，配合模组内的导热垫或者液冷板，能更好地带走电芯工作过程中产生的热量。

　　电芯顶部的极柱布局采用异侧排布设计，正负极柱分别设置在顶盖的两端位置，极柱周边做了绝缘密封圈结构，避免极柱与壳体之间出现爬电、短路的风险，顶盖位置同时集成了注液孔与防爆阀结构，防爆阀的开启压力经过匹配设计，当电芯内部出现异常压力升高时，防爆阀会优先开启泄压，避免电芯出现爆喷的安全风险。做模组设计时需要注意，这款电芯的安装边界要预留出极柱接线的操作空间，极柱上方不能直接压装结构件，要预留至少5mm的安全间隙，同时电芯侧壁的加强筋凸起高度要计入尺寸链计算，不能按照光面壳体的尺寸去设计模组的侧压板，否则会出现压装过紧导致电芯壳体变形的问题。在实际应用场景中，这类磷酸铁锂电芯因为循环寿命长、安全性能好，经常被用于大容量储能电站的电池簇搭建，

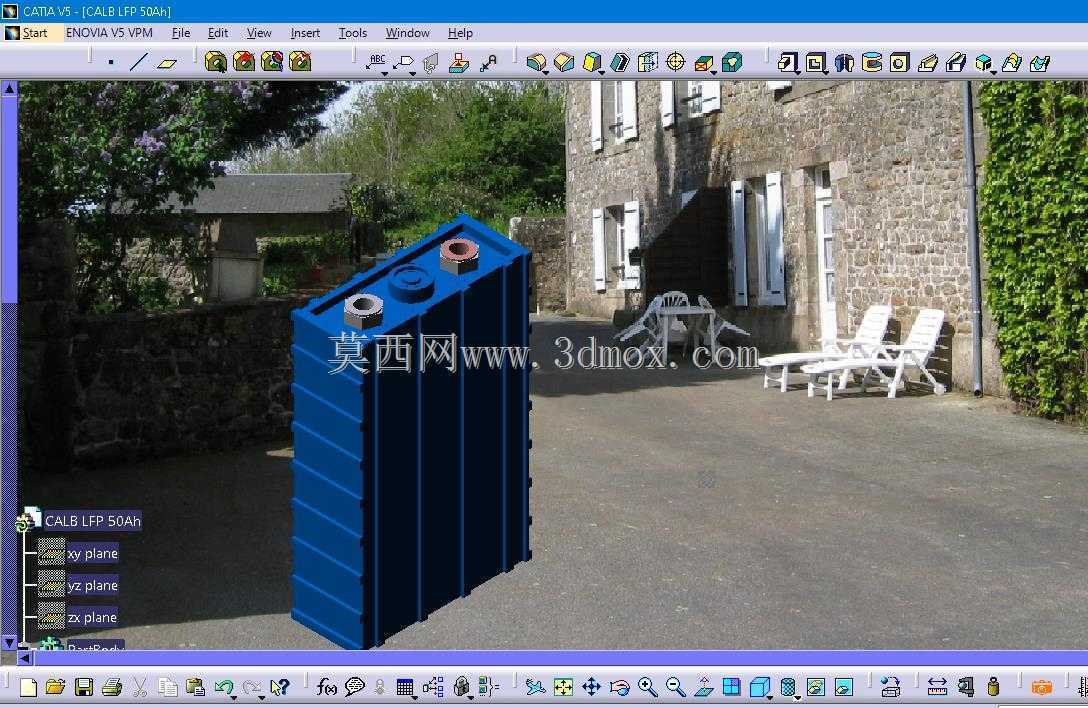

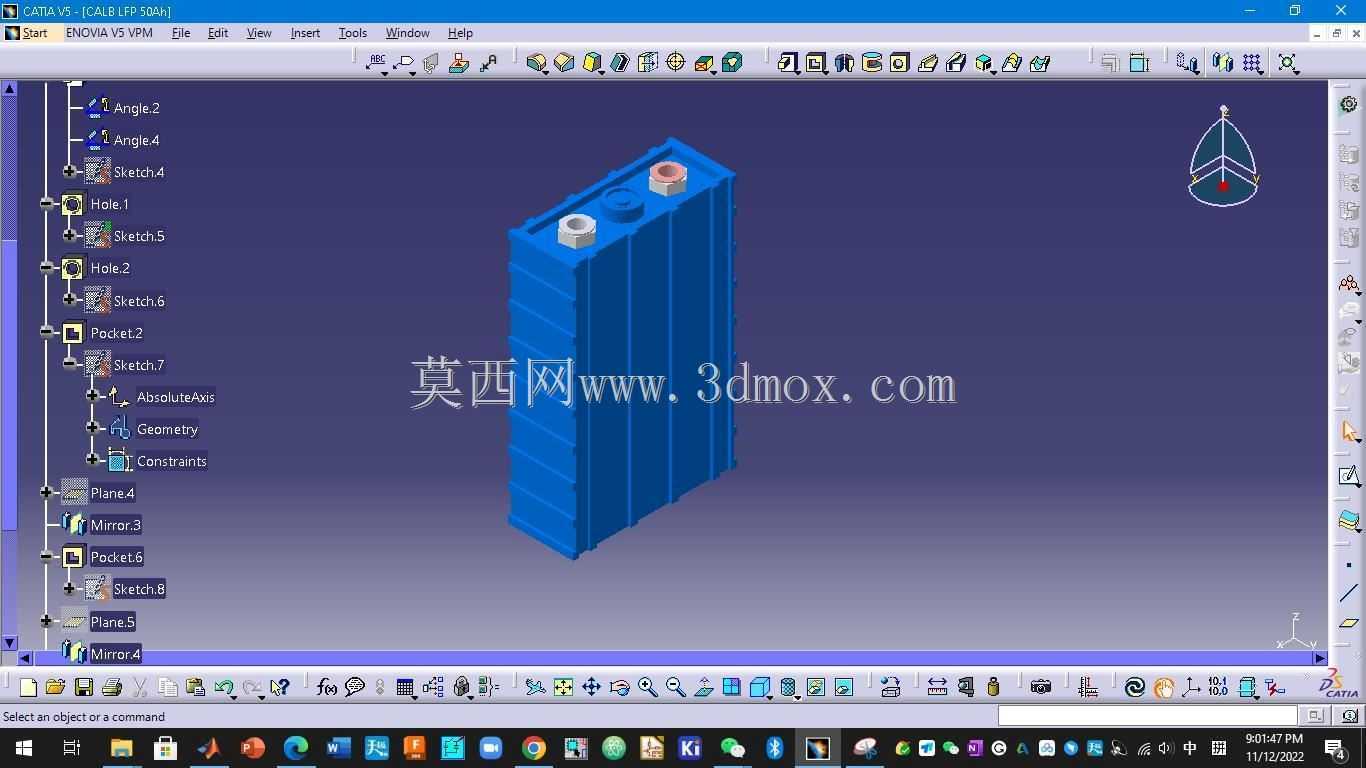

　　也会被用于低速电动叉车、场地观光车的动力源，部分通信基站的后备电源系统也会选用这款电芯做集成，因为磷酸铁锂材料的高温性能更好，在户外机柜环境下不需要做太复杂的温控系统就能稳定运行。设计这款电芯的三维模型时，重点还原了壳体的加强筋结构、顶盖的极柱与防爆阀的相对位置、底部的定位凹槽特征，这些特征都是做模组结构设计时必须要用到的关键基准，比如底部的定位凹槽可以和模组托盘上的定位凸台配合，实现电芯在托盘上的快速定位，不需要额外做复杂的治具就能保证电芯的安装位置精度。另外要注意，电芯的极柱端面不是完全平整的结构，极柱中心的螺纹孔深度有固定的尺寸要求，设计连接铜排时，铜排的开孔位置要和螺纹孔完全同轴，连接螺栓的长度要匹配螺纹孔深度，

　　避免螺栓过长顶到极柱内部的结构，导致电芯内部短路。很多工程师在做电芯建模时容易忽略顶盖的绝缘层厚度，直接把金属顶盖的尺寸作为安装基准，导致后期装配时绝缘层被结构件压破，出现绝缘失效的问题，这款模型里把顶盖的绝缘层厚度也做了还原，能直接用于绝缘间隙的校核计算。在做热仿真分析时，这款电芯的壳体加强筋形成的散热通道也可以直接作为流体域的边界，不需要再额外对模型做简化处理，能提升热仿真的计算效率。另外，电芯的重量分布也做了等效处理，在做模组的结构强度仿真时，可以直接赋予对应的材料属性，计算模组在振动、冲击工况下的结构应力，验证支架、压条的结构强度是否满足使用要求。对于做BMS采集系统设计的工程师来说，这款模型里极柱的位置、相邻电芯极柱的间距都和实物一致，可以直接用来设计采集线束的走线路径，确定采集端子的安装位置，避免后期线束长度不合适、走线干涉的问题。在仓储物流场景中，这类电芯的周转托盘设计也可以参考这个模型的尺寸，确定托盘上每个电芯位的尺寸，预留出取放电芯的操作间隙，提升周转效率。
