200旋挖钻机底盘行走马达结构设计

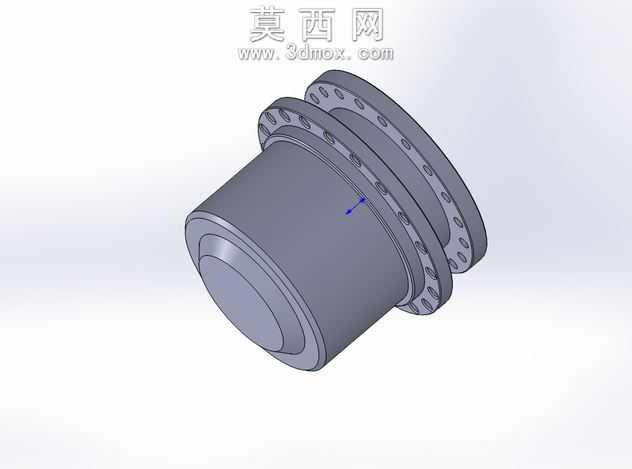

本模型为200旋挖钻机底盘配套的行走马达三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循工程机械液压元件的设计规范，完整还原行走马达的实际装配形态与结构细节。模型主体分为法兰连接端、壳体主体、输出端三个核心部分，法兰端采用双层法兰盘设计，盘面均匀分布多组螺栓安装孔，孔位尺寸与排布完全匹配200型旋挖钻机底盘的安装接口，可实现与行走减速机构、底盘架体的精准对接，建模时对法兰盘的倒角、安装孔的沉头结构都做了精细化还原，保证装配干涉检查的准确性。壳体部分采用阶梯式圆柱结构，建模时充分考虑液压马达的内部容腔布局，壳体外壁做了等壁厚设计，既保证结构强度满足重载行走的受力要求，也兼顾液压元件的轻量化设计需求，壳体表面的定位基准、安装标识都通过草图特征完成绘制，还原实物的加工基准特征。输出端采用轴端密封结构设计，建模时还原了输出轴的配合台阶、密封槽位结构，可直观展示马达与行走减速机的连接配合关系。渲染阶段采用金属哑光材质赋予壳体与法兰部件，模拟铸钢件的实际表面质感，对安装孔、配合面做了轻微的高光处理，突出结构的加工特征，整体渲染视角选择斜向等轴测视角，可同时展示法兰连接面、壳体外形、输出端的完整结构，便于设计人员快速理解部件的整体形态。设计过程中充分考虑旋挖钻机重载工况下的受力需求，法兰盘的厚度、壳体的壁厚参数都经过结构强度校核，安装孔的数量与排布可满足大扭矩传递时的连接强度要求，整体结构紧凑，适配旋挖钻机底盘的狭小安装空间，可直接用于底盘行走系统的装配仿真、干涉检查以及后续的工程图导出，为200型旋挖钻机的行走系统设计提供精准的三维模型支撑。
