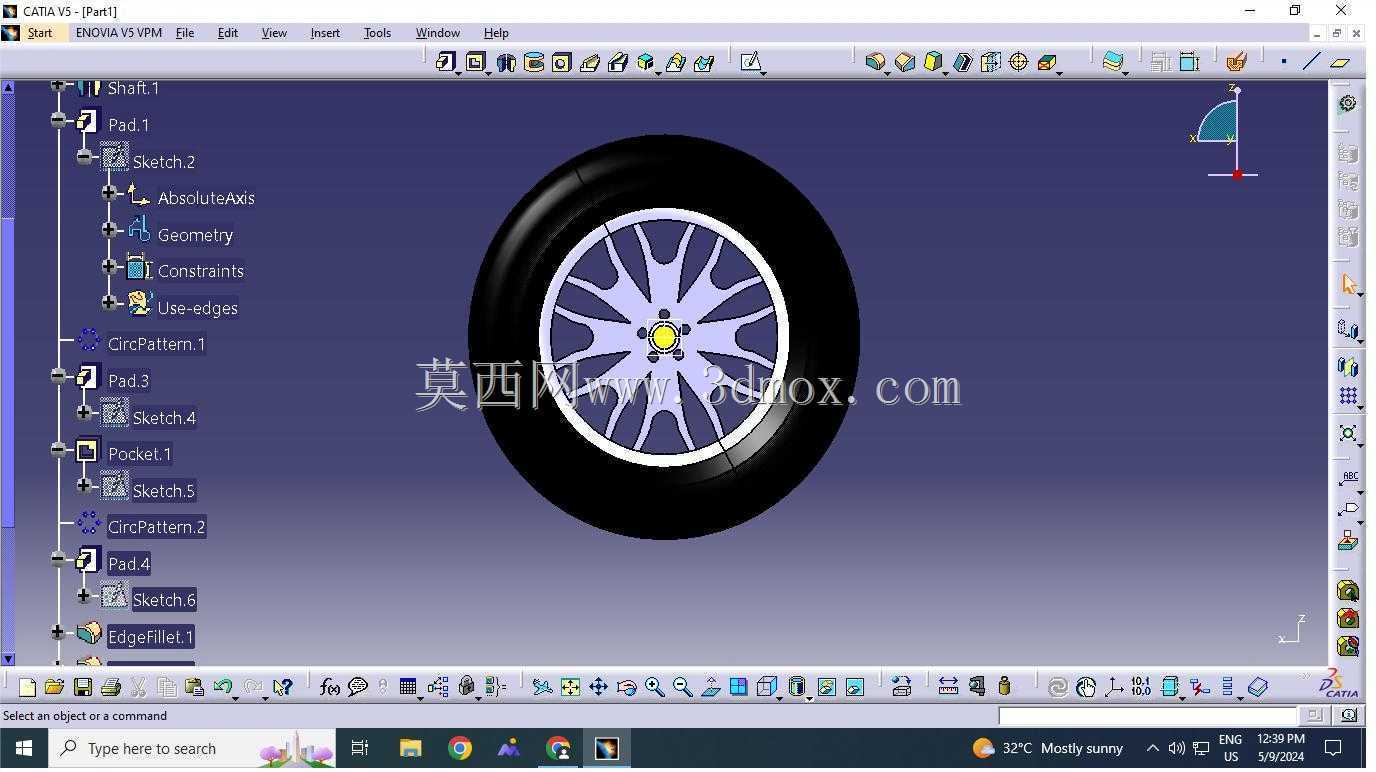

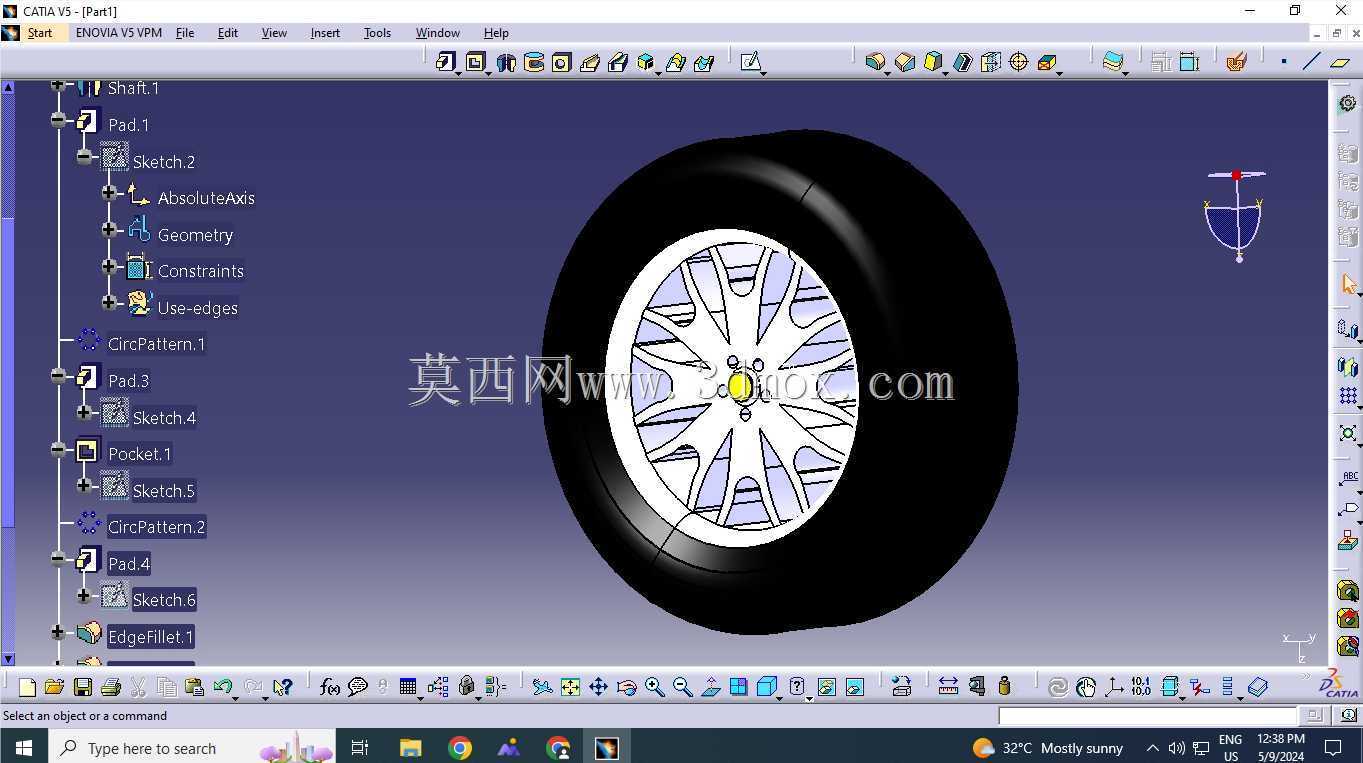

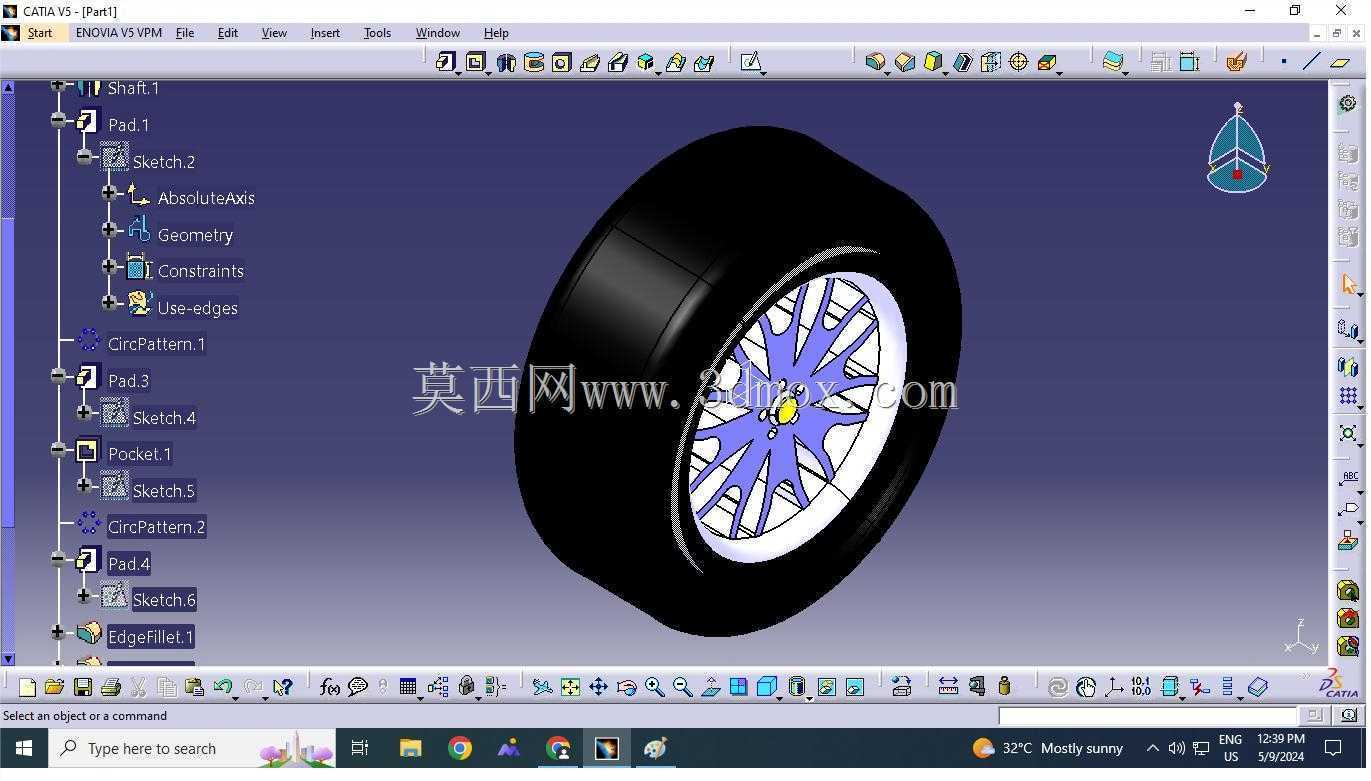

乘用车多辐条轮毂配套橡胶轮胎结构

　　日常做整车底盘行走系统匹配时，轮胎与轮毂的组合是最先需要确认边界的部件之一，这套模型还原的是民用乘用车常用的低压子午线轮胎搭配多辐条铝合金轮毂的完整装配结构，可直接用于整车总布置的干涉检查、轮腔空间校核工作。从实际装车场景来看，这类轮胎轮毂组合多用于紧凑型家用乘用车，适配16-17英寸轮辋规格，轮胎断面宽度在205-225mm区间，扁平比常规取55-60，兼顾日常行驶的滤震性能与高速行驶的侧向支撑性，适配铺装路面的日常通勤、城际高速通行场景，不适合越野、重载货运等极端使用工况。

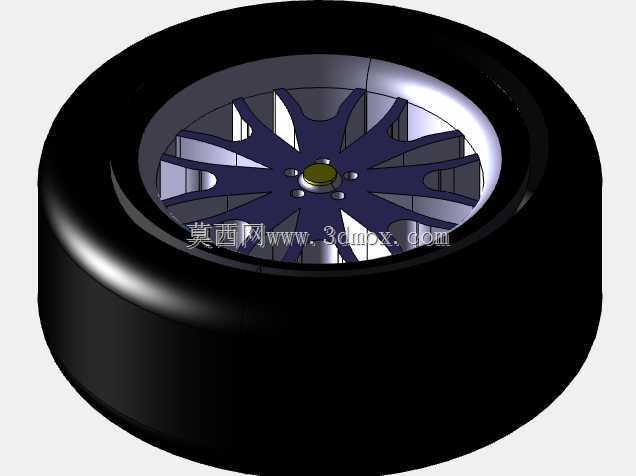

　　设计层面首先要明确安装边界：轮毂中心孔需要匹配车型转向节的轴头直径，常见规格为54.1-67.1mm不等，PCD节圆直径对应常规的5孔100/5孔114.3规格，可适配多数前驱、后驱紧凑型乘用车的安装接口；轮辐采用多辐条放射式结构，在建模时特意做了等厚壁厚处理，辐条根部与轮辋衔接位置做了R3-R5的圆角过渡，避免应力集中导致的轮毂开裂问题，同时辐条之间的镂空间隙预留了足够的刹车系统散热空间，可容纳直径280-320mm的通风刹车盘与单活塞浮动卡钳，不会在转向、颠簸工况下出现卡钳与轮辐的干涉问题。

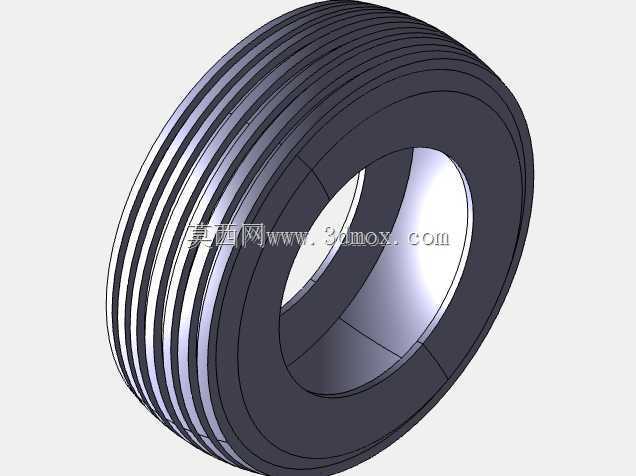

　　轮胎部分的建模还原了子午线轮胎的基本结构特征：胎面做了常规的对称式四季胎花纹沟槽预留，胎侧厚度设置为12-15mm，可模拟实际轮胎在标准胎压下的形变特性，胎圈位置与轮辋的贴合面做了对应的锥度匹配，保证装配后轮胎与轮辋的同轴度，避免高速行驶时出现车轮动平衡超差的问题。在做整车总布置校核时，这套模型可直接导入装配环境，确认轮拱间隙：满载状态下轮胎上沿与轮拱内衬的最小间隙需要保留30-40mm，转向打满时轮胎前侧、后侧与翼子板内衬、转向拉杆的间隙不小于10mm，避免颠簸、转向时出现轮胎剐蹭车身的问题。

　　从功能特性来看，这套轮胎轮毂组合的额定载荷对应单轮550-650kg，可满足整备质量1.3-1.6t乘用车的承载需求，轮胎额定速度等级对应H级（210km/h），完全覆盖国内道路的法定限速要求。建模过程中特意区分了不同部件的材质属性：轮胎部分为橡胶材质，轮毂为铝合金材质，中心的轮毂盖为塑料材质，气门嘴位置也做了对应的结构预留，可直接用于后续的渲染、运动仿真工作，比如模拟车轮转动时的辐条视觉效果、轮胎在不同载荷下的接地形变仿真。

　　在做底盘调校相关的仿真分析时，这套模型的重量参数也做了对应匹配：单条轮胎重量约9-11kg，轮毂重量约8-10kg，整体簧下质量控制在合理区间，不会对悬挂的响应速度造成额外负担；轮辋的偏距ET值设置为40-45，适配多数前驱车的轮距设计要求，不会出现轮胎突出翼子板或者蹭到避震筒的问题。实际建模时，轮辐的曲面做了连续的G2过渡，既保证外观的流畅性，也符合铝合金铸造或者锻造的工艺要求，不会出现倒扣、壁厚不均等不利于生产的结构问题，胎面的花纹深度设置为7-8mm，对应全新轮胎的花纹深度，可用于模拟轮胎磨损后的性能变化仿真。
