钢管框架式越野全地形车车架结构

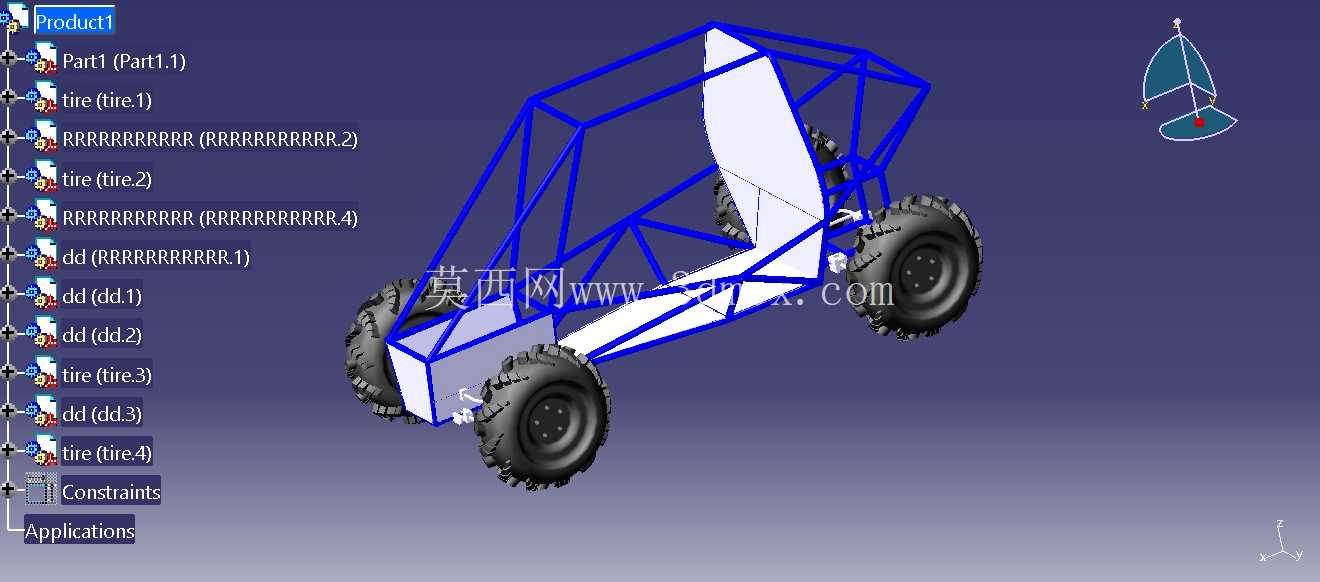

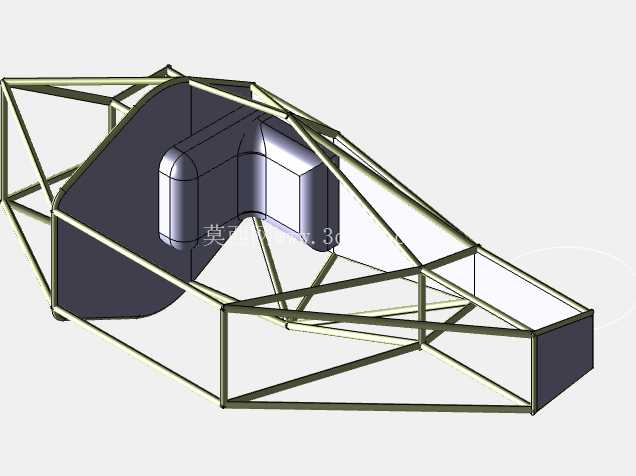

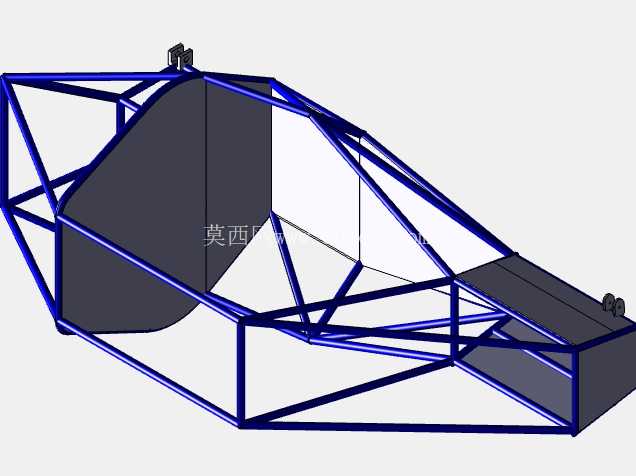

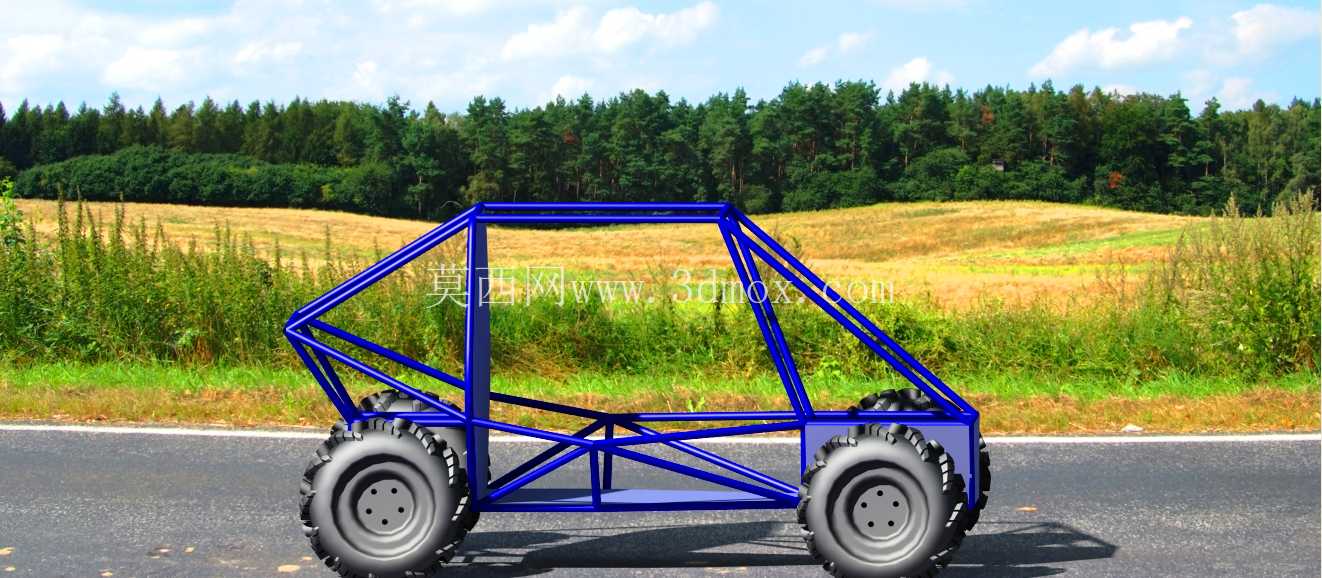

　　这套管架式越野全地形车的结构设计，核心围绕非铺装路面的高通过性、翻滚防护安全性以及轻量化需求展开，区别于常规承载式车身的乘用车，这类管架车的所有受力载荷全部由空间钢管桁架承担，没有额外的车身覆盖件承力结构，适配林间穿越、山地作业、野外勘探等无硬化路面的通行场景，也可作为小型户外作业的移动载具平台，搭载小型作业机具完成林区巡检、荒地踏勘类的短途运输任务。从结构设计逻辑来看，整个车架采用空间桁架式布局，主环、前环、侧边防撞斜撑共同组成封闭的乘员舱防护笼，所有管材的连接节点都采用相贯线切口焊接的处理方式，避免出现应力集中的直角搭接，管材规格的选择上，乘员舱主承力环采用壁厚更大的无缝钢管，承担翻滚时的冲击载荷，前后延伸的悬架安装段、

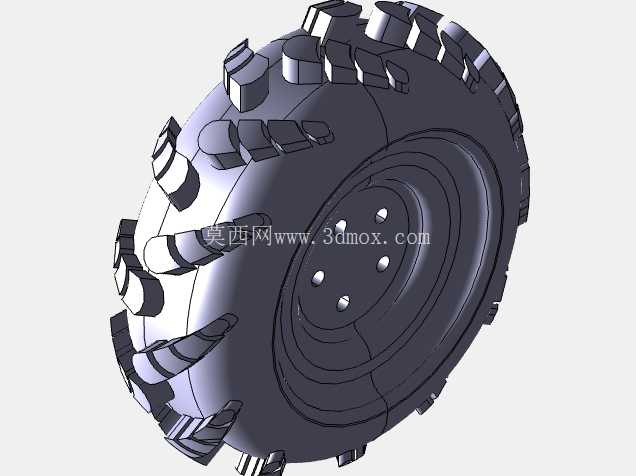

　　动力总成安装段则根据受力方向匹配不同管径的管材，在保证结构强度的前提下尽可能降低整备质量，避免冗余重量拖累越野通行能力。行走机构的安装边界做了针对性的适配，四个车轮的轮距设定兼顾了狭窄林间道路的通过性与侧倾稳定性，悬架安装点预留了足够的长行程减震器安装空间，保证车轮在起伏路面可以最大程度贴合地面，持续提供抓地力，轮胎选用大颗粒花纹的越野轮胎，胎壁厚度预留了防穿刺的冗余量，适配碎石、泥泞、草甸等复杂路面的行驶需求。车架前部预留了动力总成的安装舱位，可以适配小型内燃动力总成或者电驱动总成，安装点的孔位做了通用化设计，方便根据实际使用场景调整动力配置，乘员舱的空间边界按照单人驾乘的尺寸设定，座椅安装点、

　　操控机构安装点都在桁架结构上做了对应的加强垫板，避免长期使用出现安装点开裂的问题。车架底部设计了横向的连接横梁，既可以作为电池或者油箱的安装承载结构，也能强化车架的抗扭刚度，避免越野过程中车架出现扭转变形导致车门、覆盖件卡滞，或者悬架定位参数偏移影响行驶稳定性。整车的接近角、离去角都做了大角度设计，前后悬的长度尽可能压缩，避免上下陡坡时车头、车尾磕碰地面，车架两侧的防刮横梁位置高于车轮中心，在通过侧倾坡、岩石路面时可以先于车身构件接触障碍物，起到防护作用。从安装匹配的角度来说，这套管架结构的所有悬架硬点都经过运动校核，转向机构的拉杆行程与悬架跳动行程做了匹配，避免车轮跳动过程中出现转向干涉，

　　制动系统的管线布置空间也在桁架的管材间隙中做了预留，不需要额外在管材上开孔走管，避免破坏管材的结构强度。这类管架结构的全地形车，相比常规的量产越野车，结构更简单，维修维护的门槛更低，在野外出现结构损伤时可以直接通过焊接补焊修复，不需要复杂的钣金校正工艺，非常适合偏远野外区域的使用场景，没有复杂的电子控制系统，整体可靠性更高，能够适应高温、低温、多尘等恶劣的使用环境。设计过程中对整个桁架结构做了载荷工况的模拟验证，包括正面碰撞、侧面碰撞、翻滚落地、单侧车轮抬升的扭转工况，所有受力节点的应力值都控制在材料许用应力范围内，在保证安全冗余的前提下没有过度增加管材壁厚，控制整车的整备质量在合理区间，降低动力系统的负载，提升续航能力或者燃油经济性。车轮的安装法兰位置做了加强处理，承受越野过程中车轮受到的纵向、横向冲击载荷，避免飞跳落地时出现半轴断裂或者法兰变形的问题，车架后部的结构预留了载物平台的安装位，可以根据使用需求加装小型货厢，搭载工具或者补给物资，拓展实际使用的功能范围。
