活塞发动机动力传动连杆结构设计

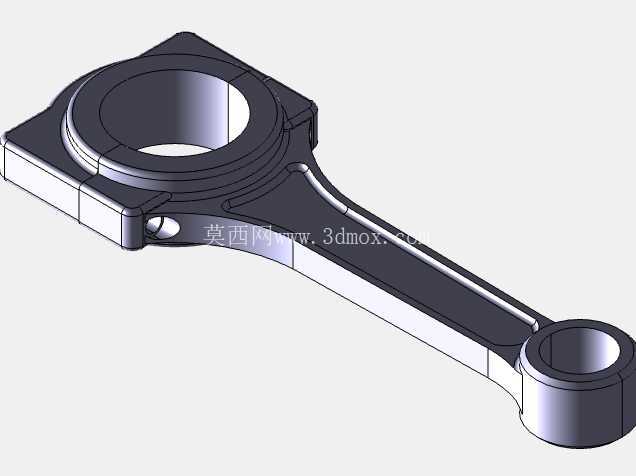

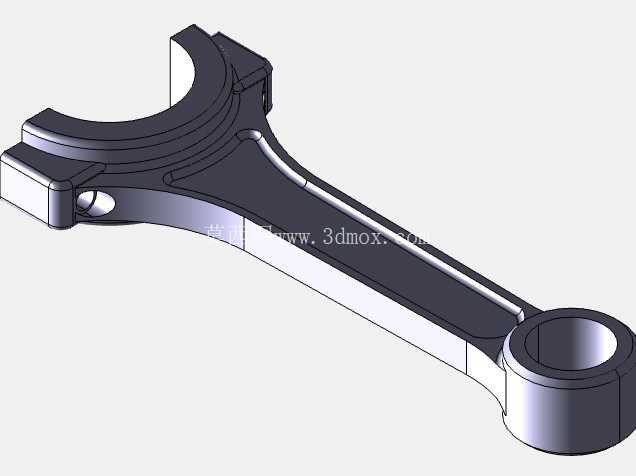

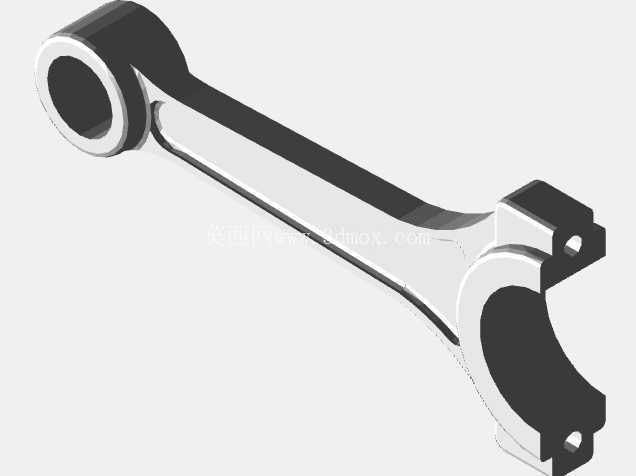

　　做这类构件的三维结构设计时，首先要锚定实际安装边界的硬约束：连杆的小头端需要穿过活塞销与活塞内部的销座完成配合，因此小头端的内孔直径、衬套安装位的壁厚、小头端的外圆轮廓尺寸，必须完全匹配对应活塞的销座间距、活塞销直径参数，不能出现装配后活塞销卡簧无法安装、连杆小头与活塞内腔发生运动干涉的问题；连杆的大头端需要拆分出连杆盖，通过连杆螺栓紧固后包裹住曲轴的连杆轴颈，因此大头端的内孔直径、剖分面的定位结构、螺栓孔的位置度，必须严格匹配对应曲轴的连杆轴颈直径、曲柄臂的间距，同时要预留出轴瓦的安装厚度空间，保证装配后轴瓦的过盈量符合设计要求，不会出现轴瓦转动、润滑间隙异常的问题。在往复式活塞动力设备的动力传递链路里，连杆是承担运动形式转换的核心受力构件，日常接触的车用汽油发动机、柴油发动机，小型通用汽油机，甚至部分往复式压缩机、柱塞泵的动力端，都能见到这类构件的身影，它的结构合理性直接决定了动力单元的运转可靠性、疲劳寿命与动力输出损耗水平。

　　从受力特性来看，连杆在设备运转过程中要承受三类交变载荷：活塞往复运动产生的往复惯性力、曲轴旋转带来的离心惯性力、燃气做功推动活塞传递来的爆发压力，这三类载荷的方向与大小会随着曲轴转角持续变化，因此杆身的截面设计不能采用等直径的圆杆结构，通常会采用工字形截面，在保证纵向抗弯、抗扭截面系数足够的前提下尽可能降低构件自身重量，减少往复运动的惯性载荷，降低曲轴的动平衡校正难度。杆身与大小头的过渡位置必须做足够大的圆角过渡，避免应力集中导致的疲劳断裂，很多实际运维中出现的连杆断裂故障，根源都在于过渡圆角设计过小，或者加工过程中圆角位置的表面粗糙度不达标，在交变载荷长期作用下萌生疲劳裂纹最终失效。

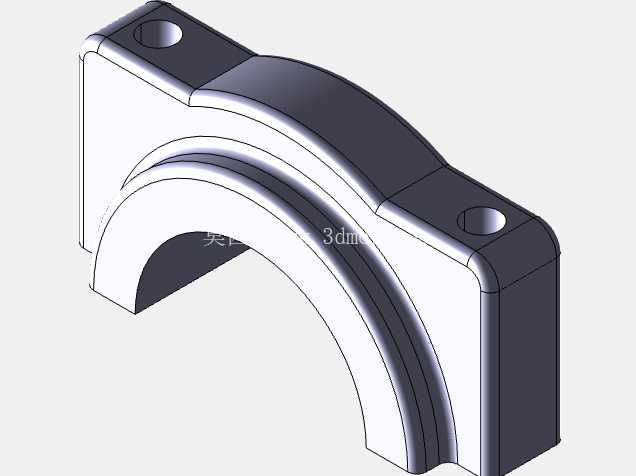

　　润滑路径的设计也是这类构件设计中不能忽略的细节：通常会在杆身内部设计贯通的油道，将曲轴连杆轴颈处的压力润滑油引导到连杆小头端，为活塞销与衬套的摩擦副提供持续润滑，油道的孔径不能过小否则容易被润滑油中的杂质堵塞，也不能过大否则会降低杆身的结构强度，油道的进出口位置要避开应力集中的区域，同时要做倒角处理避免润滑油流动时产生节流损失。在实际装配场景中，连杆的大端剖分面通常会采用止口定位或者锯齿定位结构，保证连杆盖与杆身装配时的位置精度，避免螺栓紧固后出现内孔失圆的问题，连杆螺栓的预紧力必须严格按照设计要求控制，预紧力不足会导致运转过程中连杆盖松动，预紧力过大则可能导致螺栓屈服断裂，引发严重的设备捣缸故障。

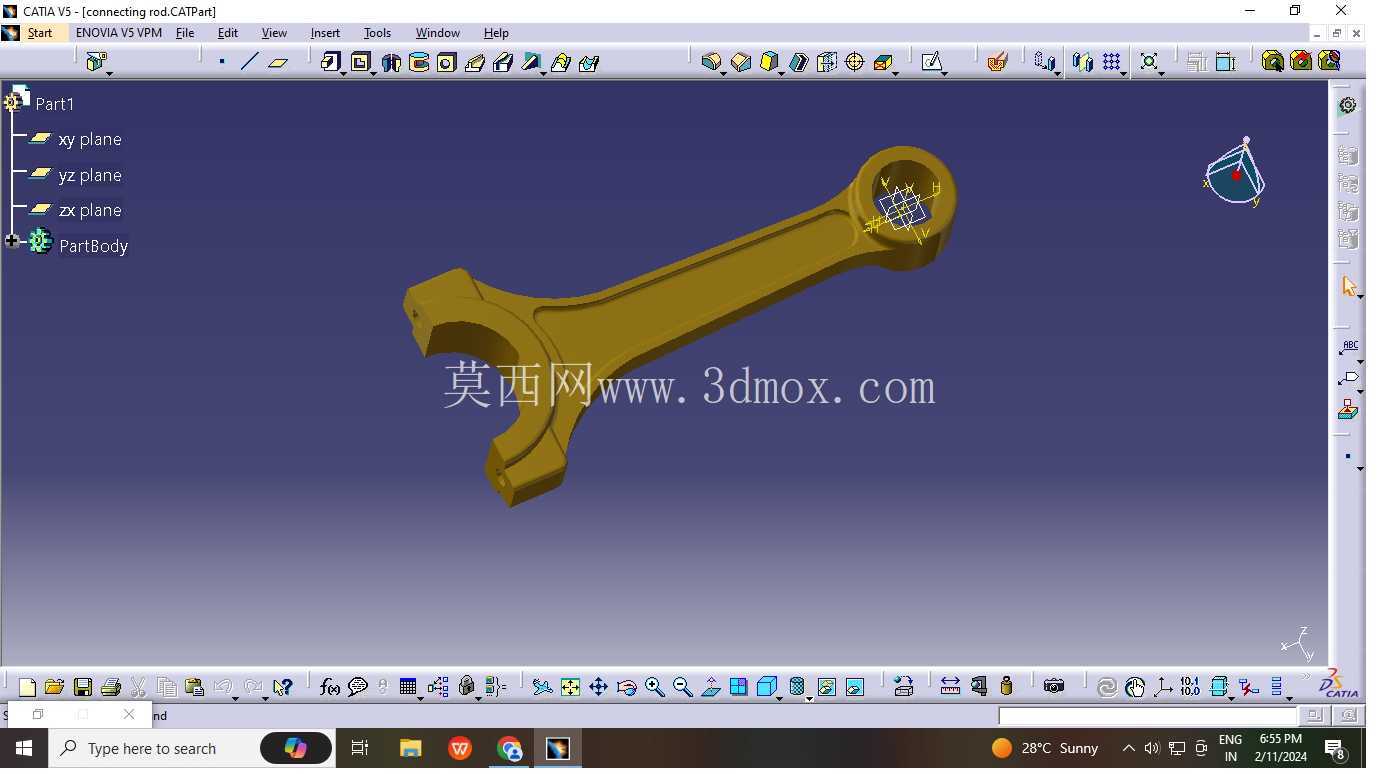

　　做三维建模过程中，需要反复验证连杆在整个运动行程中的空间位置，核对连杆摆动到最大角度时，杆身是否会与气缸壁、曲轴平衡块、活塞裙部发生干涉，尤其是在改装类动力设备的连杆设计中，因为更换了不同行程的曲轴、不同压缩比的活塞，连杆的中心距、大小头宽度都需要做针对性调整，这时候的干涉检查就显得尤为重要，一旦出现运动干涉，设备启动后短时间内就会出现构件损坏。另外，连杆的大小头端的平行度、中心距公差必须严格控制，若两孔平行度超差，会导致活塞在气缸内出现偏磨，不仅会加快活塞环与气缸壁的磨损速度，还会导致机油消耗量异常升高、动力输出下降的问题；若中心距尺寸超差，会直接改变发动机的实际压缩比，导致燃烧异常、爆震等问题。
