汽车电路保护用弧形保险丝盒盖结构

　　在车载电气系统的布局设计中，保险丝盒作为整车电路过载保护的核心集成部件，其配套盒盖的结构合理性直接影响电路防护的可靠性与后期运维的便捷性。这款弧形结构的保险丝盒盖，主要适配乘用车辆驾驶舱侧围或发动机舱边缘的嵌入式保险丝盒安装位，这类安装位置通常受车身钣金曲面限制，无法采用规则方形盒盖，需要贴合车身内装的曲面走势做适配设计，避免盒盖突出内装表面造成磕碰，或是与周边线束、内饰板产生安装干涉。

　　从实际使用场景来看，车载保险丝盒长期处于振动、温湿度波动的环境中，部分安装在发动机舱边缘的盒体还会面临灰尘、溅水的侵蚀，盒盖首先要承担物理防护作用，隔绝外界杂物进入盒体内部，防止保险丝接脚积灰氧化造成接触不良，同时避免运维过程中金属工具意外触碰带电接脚引发短路风险。这款盒盖采用带圆角的薄壁壳体结构，边缘设置整圈贴合止口，安装后可与盒体底座形成紧密扣合，侧壁厚度均匀控制在1.8mm-2.2mm区间，既保证壳体具备足够的抗冲击强度，应对车辆行驶过程中的持续振动与轻微外力磕碰，也能控制塑料件成型后的收缩变形量，避免翘曲导致扣合间隙不均。

　　设计过程中首先要匹配安装边界的曲面约束，盒盖的弧形轮廓完全贴合对应位置车身钣金与内饰板的曲面弧度，整体外轮廓采用非对称梯形布局，长边对应保险丝盒的接线侧，短边朝向车身A柱方向，四个边角全部做R3-R5的圆角过渡，一方面消除塑料件的应力集中点，提升低温环境下的抗脆裂性能，另一方面也避免尖锐边角划伤装配人员或是后期检修的操作人员。盒盖内侧设置多道纵横交错的加强筋，筋位高度控制在3mm，厚度1mm，既提升了盒盖整体的结构刚性，减少薄壁大面的凹陷变形，也不会因为筋位过厚导致注塑成型时出现表面缩痕，影响外观平整度。

　　安装配合层面，盒盖边缘的止口设计为1.5mm的叠边结构，与底座的卡槽配合间隙控制在0.2mm，既保证扣合时的装配顺畅度，也能在扣合后形成迷宫式密封结构，阻挡大部分灰尘与溅水侵入。考虑到车载部件的轻量化要求，整体壳体采用高性能改性PP塑料注塑成型，材料具备耐候、绝缘、抗冲击的特性，可在-40℃到85℃的环境温度区间内保持结构稳定性，不会因为长期高低温交替出现脆化、变形问题。盒盖表面做哑光皮纹处理，与周边内饰件的表面质感保持一致，避免光线反射影响驾驶视线，同时也能减少日常使用中的划痕残留。

　　在结构细节处理上，盒盖的开合侧预留了小型抠手位凹槽，深度3mm，宽度15mm，方便检修时徒手抠开盒盖，不需要额外借助工具，提升运维效率。盒盖内侧对应每个保险丝的位置预留了标识粘贴区域，平面度控制在0.1mm以内，保证标识粘贴平整，不会因为曲面起伏导致标识起翘脱落，方便检修人员快速对应保险丝的回路信息。整个盒盖的外形尺寸根据适配的保险丝盒规格确定，最大外轮廓长度约180mm，最大宽度约120mm，整体高度35mm，安装后突出安装基面的高度不超过8mm，完全贴合内饰曲面，不会占用额外的舱内空间。

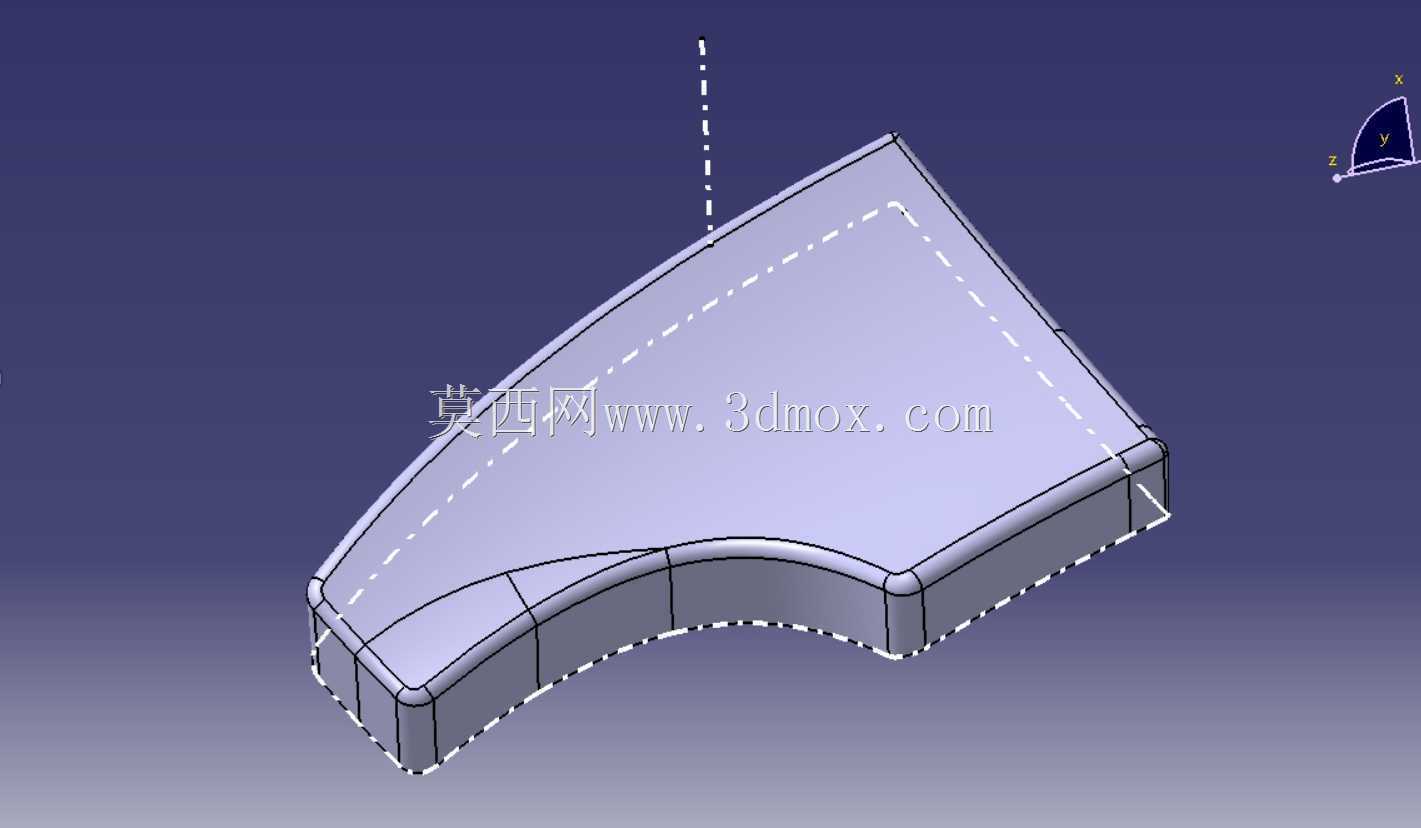

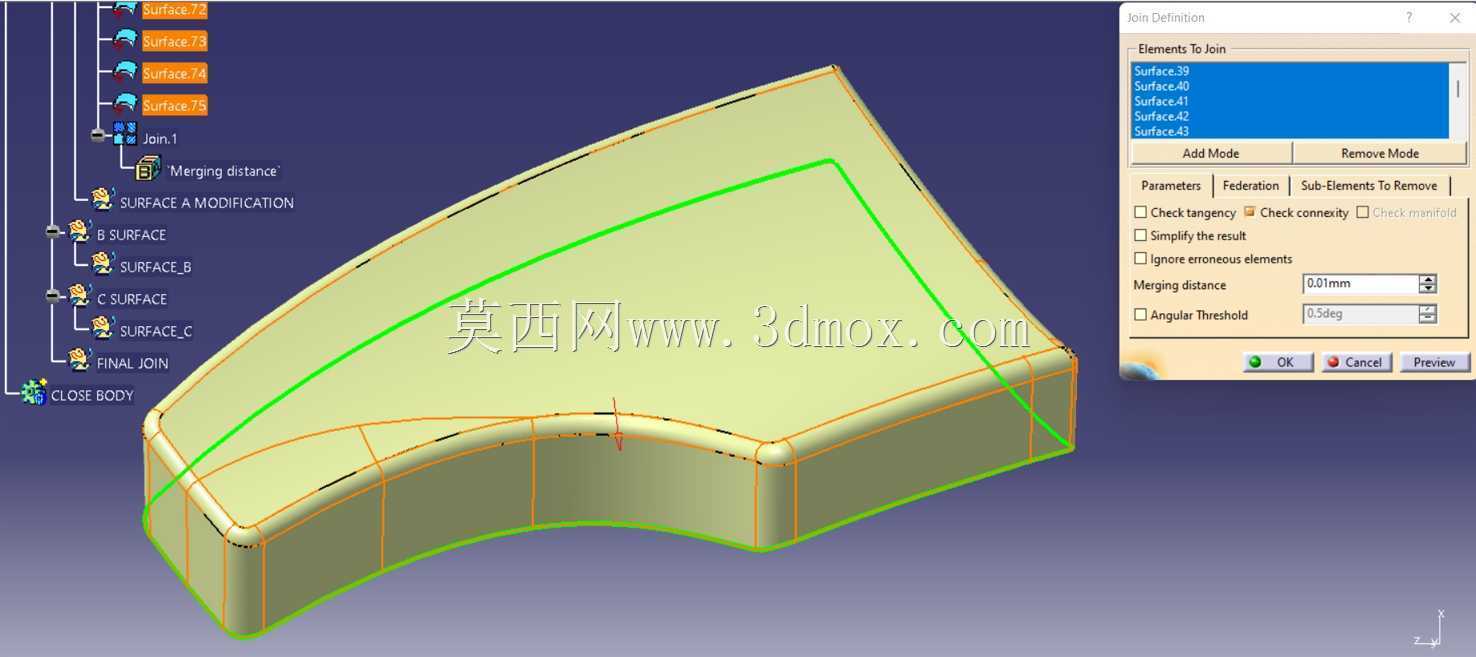

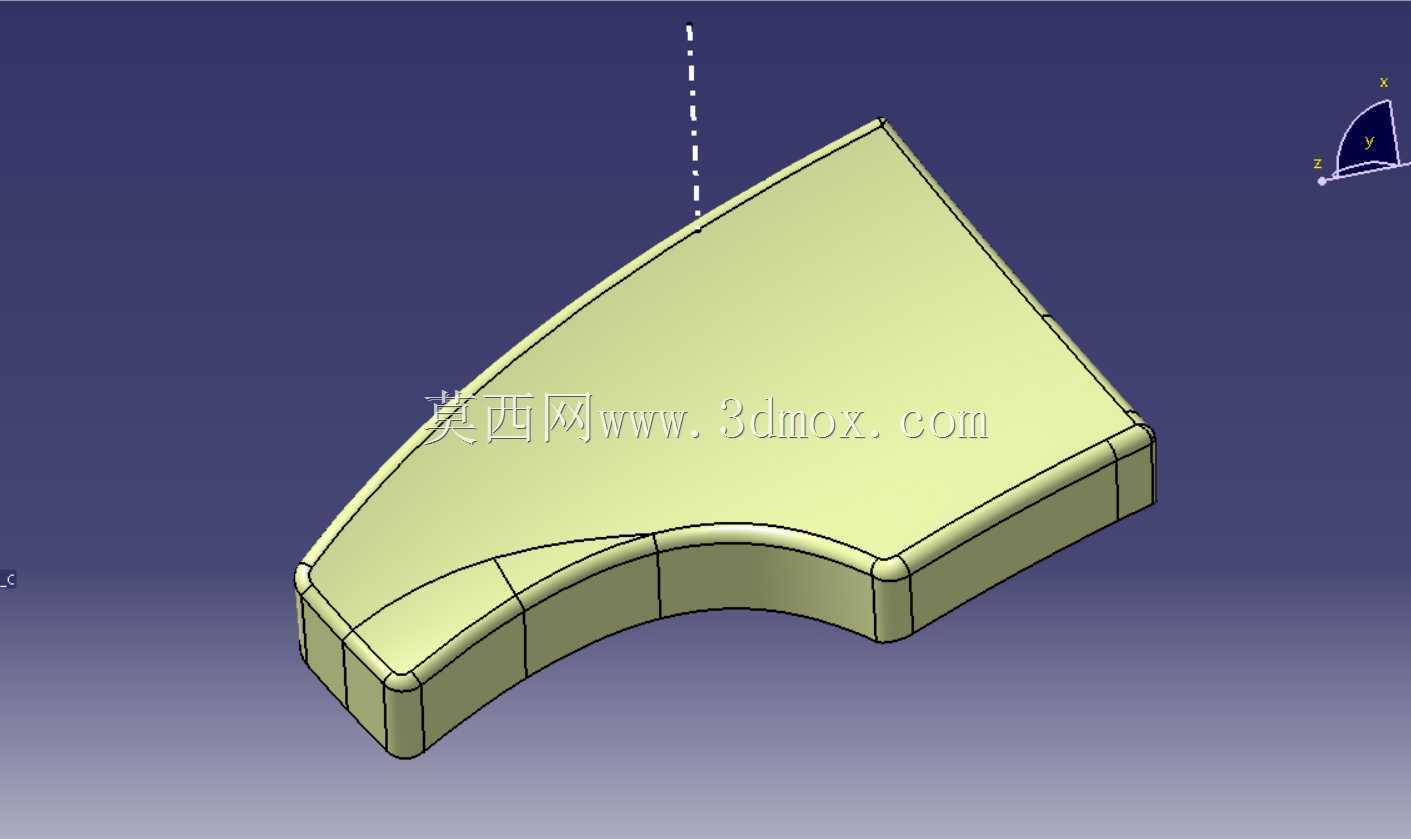

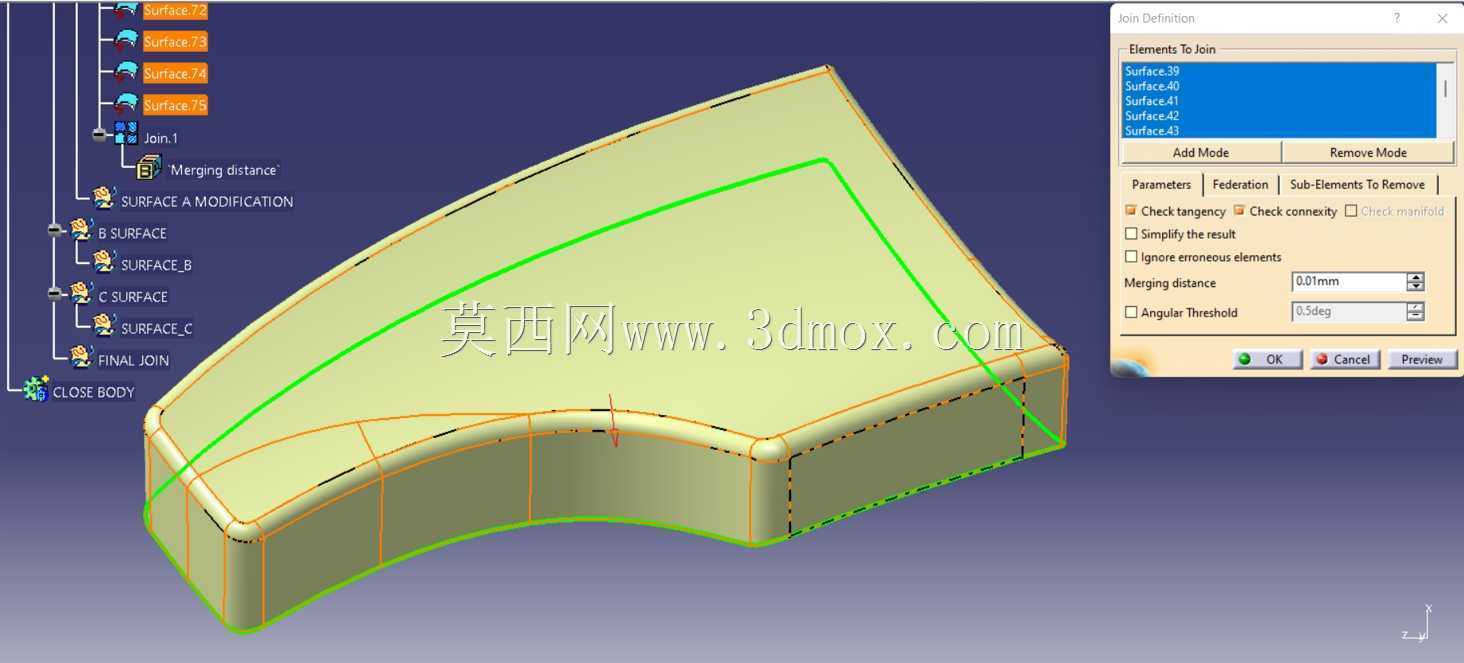

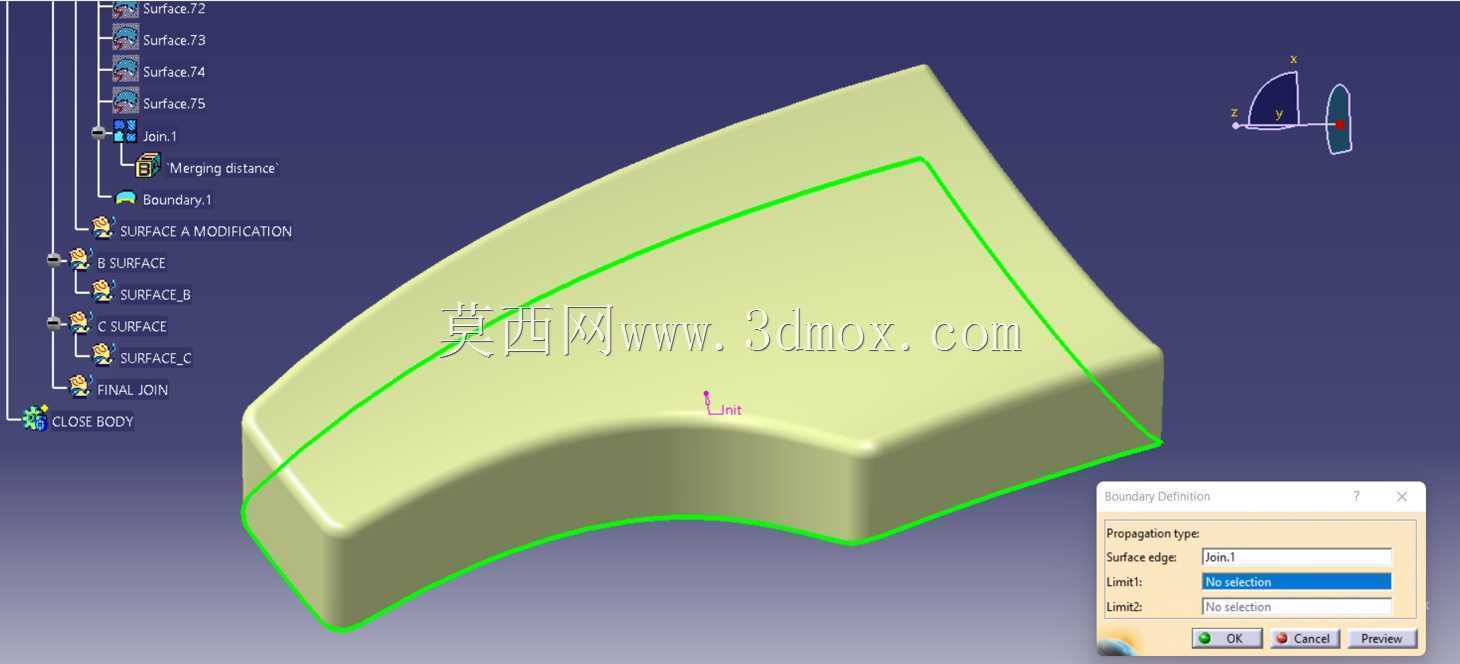

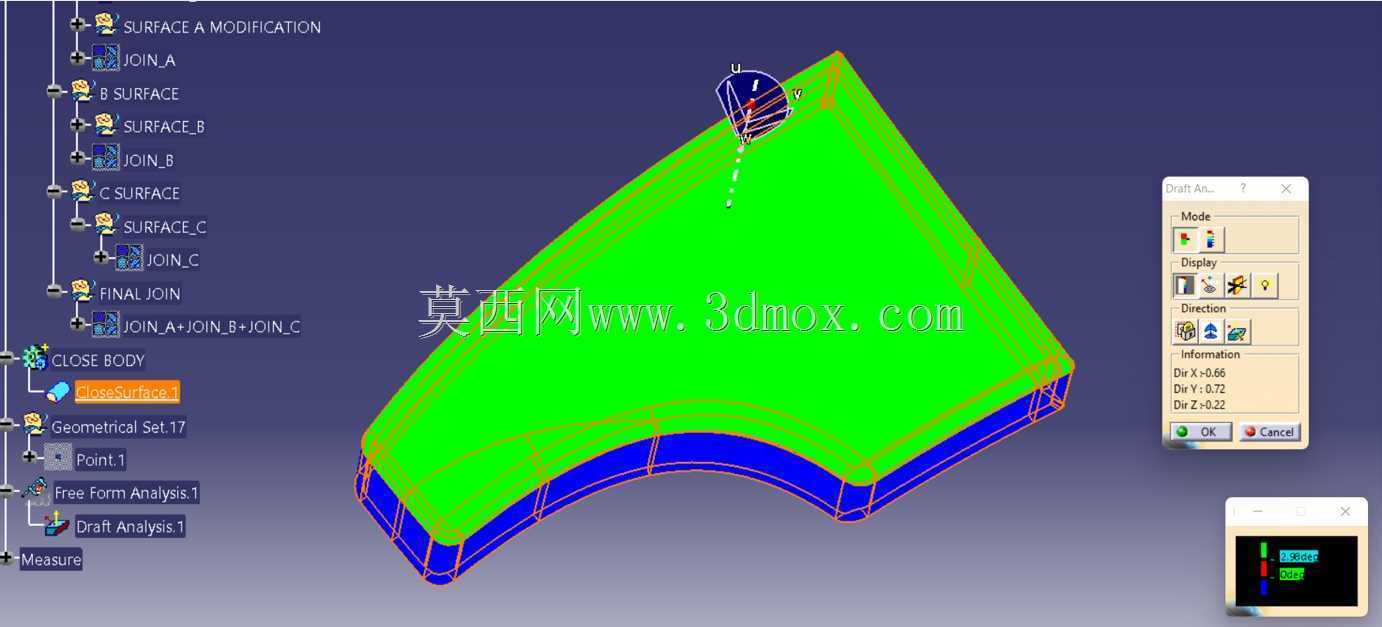

　　从建模逻辑来看，这类曲面贴合的塑料覆盖件，首先需要提取安装位置的车身曲面作为设计基准，先构建盒盖的外表面曲面，保证与周边件的面差控制在0.5mm以内，间隙均匀控制在0.3mm，再向内偏置壁厚生成壳体基础结构，之后添加止口、加强筋、抠手位等细节结构，所有转角位置都做圆角过渡，避免应力集中，同时要符合注塑成型的工艺要求，所有拔模面设置1°的拔模斜度，保证开模时可以顺利脱模，不会出现拉伤、顶白等成型缺陷。在结构验证阶段，需要模拟车辆全生命周期的振动工况，校核盒盖的连接强度，保证在持续振动环境下不会出现松脱、异响，同时要验证高低温循环后的尺寸稳定性，确保扣合间隙不会因为材料变形出现过大偏差，影响防护性能。
