乘用车辆侧门结构三维数模设计

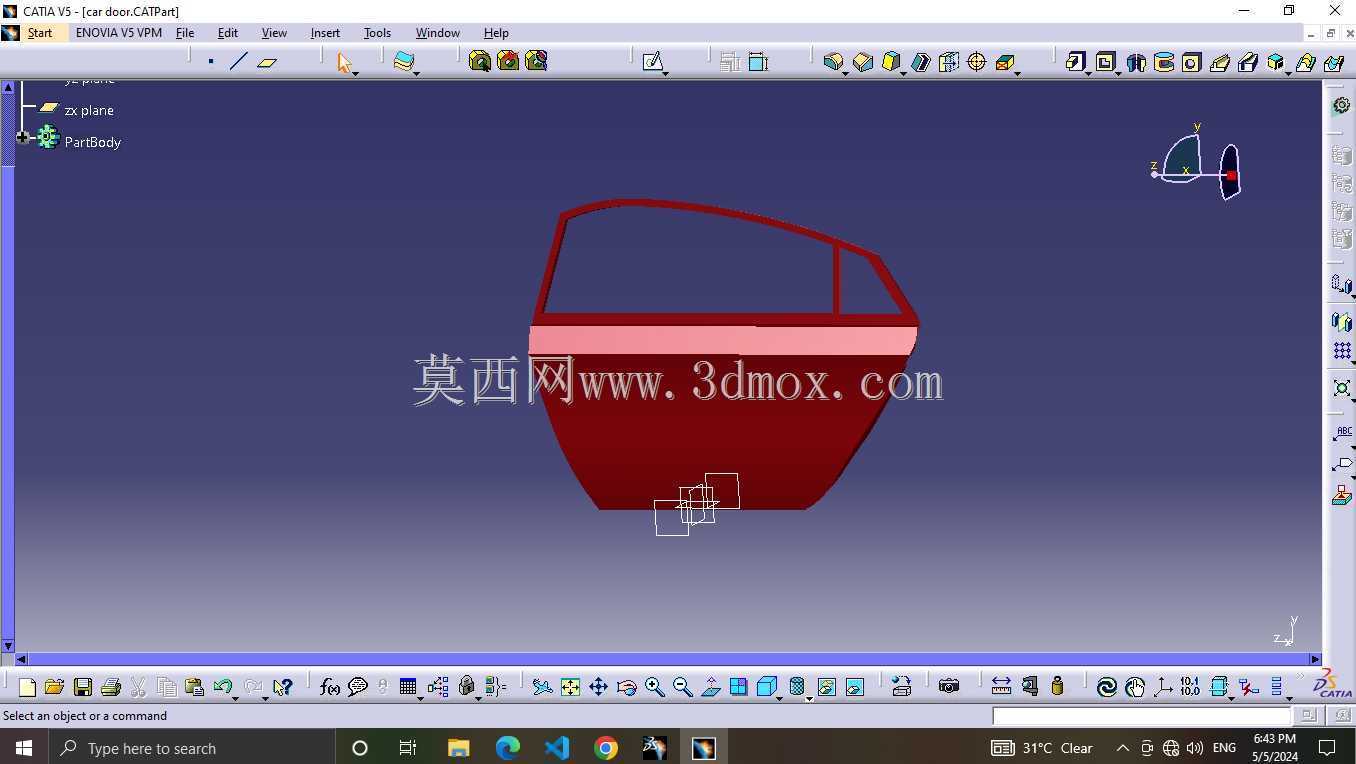

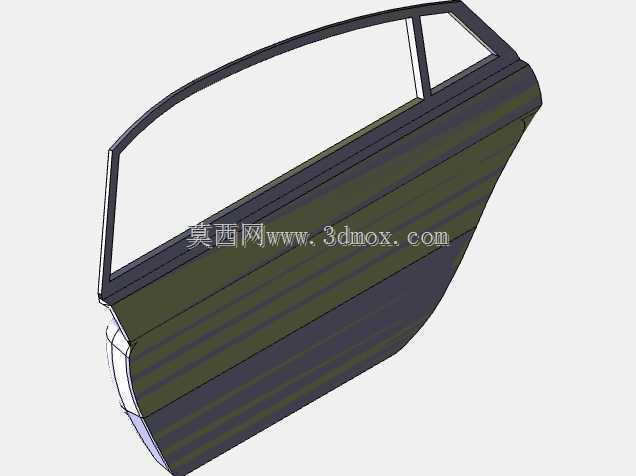

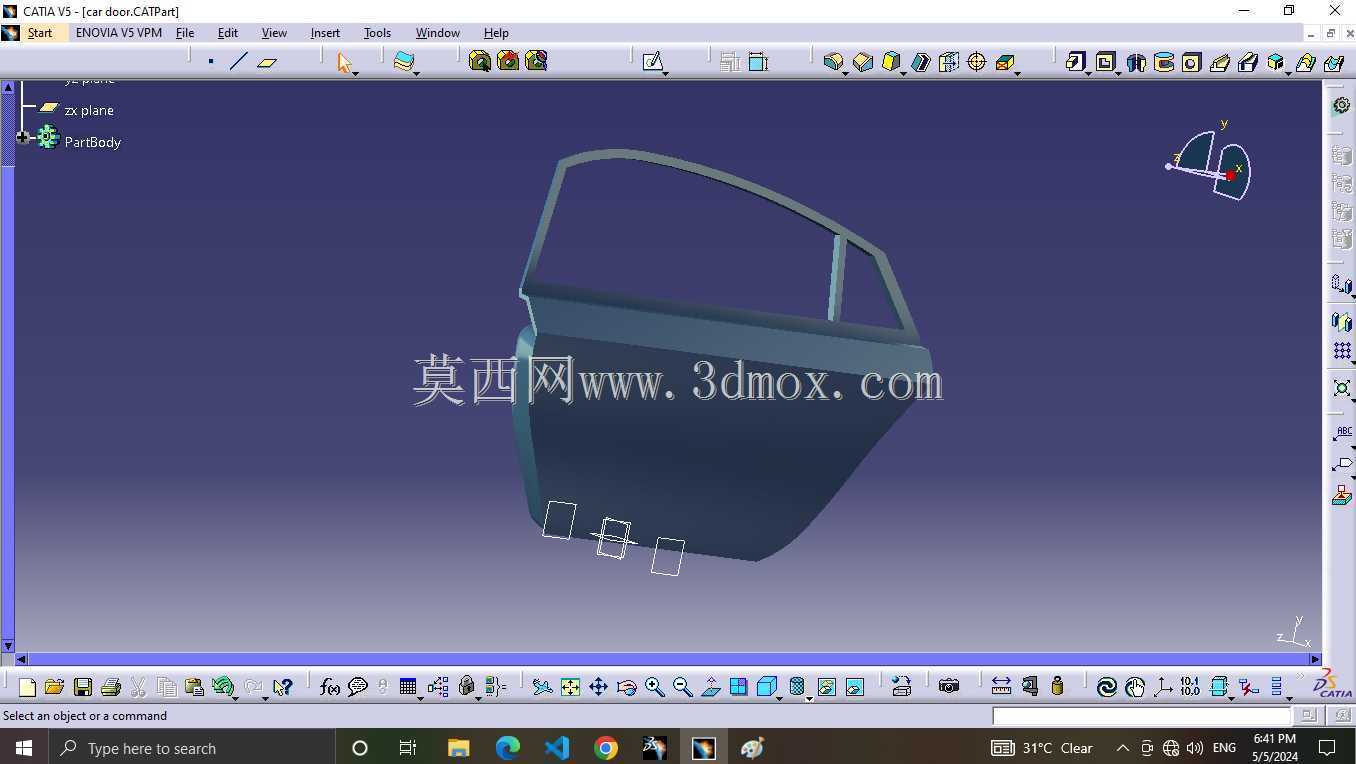

　　在整车开发流程中，侧门作为乘员上下车的核心通道部件，同时承担侧面碰撞防护、风噪隔绝、密封防水、外观曲面匹配等多重功能，其数模设计的合理性直接影响整车NVH表现、碰撞安全星级与总装匹配精度。本次呈现的侧门数模，完整还原了乘用车辆侧门的主体曲面形态与基础结构分区，可用于车身结构方案验证、总装干涉检查、开闭件运动仿真等前期开发环节。

　　从实际应用场景来看，该侧门结构适配常规五座乘用车辆的前排或后排侧位安装，覆盖日常通勤、家用出行等主流使用场景下的功能需求。数模构建过程中，首先基于整车外CAS面完成侧门的外板曲面拟合，严格遵循车身分缝的间隙面差要求，侧门与侧围、翼子板、顶盖侧梁的匹配边界预留了总装调整余量，外板曲面的曲率连续满足A级曲面的光影检查要求，避免后期油泥模型评审出现曲面畸变问题。

　　结构设计层面，数模区分了外板、内板的基础分区，外板上部的窗框区域保留了玻璃升降的运动空间边界，窗框的弧度匹配整车侧面的溜背或平直造型趋势，可适配不同造型风格的车型开发需求；门体中部的横向加强筋布局，对应侧碰防撞梁的安装位置，在侧面柱碰、移动壁障碰撞工况下，可有效传递碰撞能量，减少乘员舱的侵入量，满足C-NCAP或E-NCAP的侧面碰撞防护要求。门体下部的内凹曲面设计，一方面优化了侧门的空气动力学表现，降低高速行驶时的侧部风阻与风噪，另一方面预留了门内饰板、玻璃升降器、门锁机构、防水膜等内部附件的安装空间，内板上的安装凸台、定位孔位的布局符合常规开闭件的装配逻辑，可直接用于后续的结构细化与工装开发参考。

　　安装边界维度，该侧门的铰链安装面位于门体前部上下两端，安装面的平面度、孔位间距符合主流乘用车的铰链安装通用标准，可适配明铰链或暗铰链的安装需求；门锁安装位位于门体后部与B柱或C柱的匹配位置，锁扣安装的对应边界也在数模中做了预留，避免后期出现锁止干涉问题。玻璃导轨的安装路径沿窗框轮廓布置，预留的玻璃运行空间可匹配3mm-5mm厚度的车用钢化玻璃，玻璃升降行程满足全开时玻璃完全降入门体内腔、全关时与窗框密封条完全贴合的要求。密封条安装槽沿侧门一周布置，槽口宽度与深度适配车用三元乙丙密封条的安装尺寸，可保证车辆在雨天、高压洗车场景下的防水密封性能，避免雨水渗入车内。

　　设计思路上，该数模采用自顶向下的建模逻辑，先基于整车坐标系确定侧门的安装基准，再逐步构建外板曲面、内板结构、安装特征，所有特征的参数化关联完整，后续调整整车宽度、侧门高度、窗框弧度时，可直接通过参数修改完成数模更新，大幅缩短方案迭代周期。数模的曲面质量满足分模要求，外板的拔模角度符合冲压工艺要求，避免后期冲压生产出现负角、开裂等工艺问题；内板的加强筋布局兼顾了刚度与轻量化要求，在保证门体抗凹性能、扭转刚度满足设计指标的前提下，尽可能减少不必要的材料堆积，助力整车轻量化目标达成。在开闭运动仿真验证中，该侧门绕铰链轴线的最大开启角度可达到65度-70度，满足乘员上下车的空间需求，开启过程中与翼子板、侧围、门槛的最小间隙保持在3mm以上，无运动干涉风险，同时限位器的安装位预留合理，可实现不同档位的开门角度限位，避免开门时与周边障碍物发生碰撞。
