大众乘用车铝合金辐条式轮毂结构设计

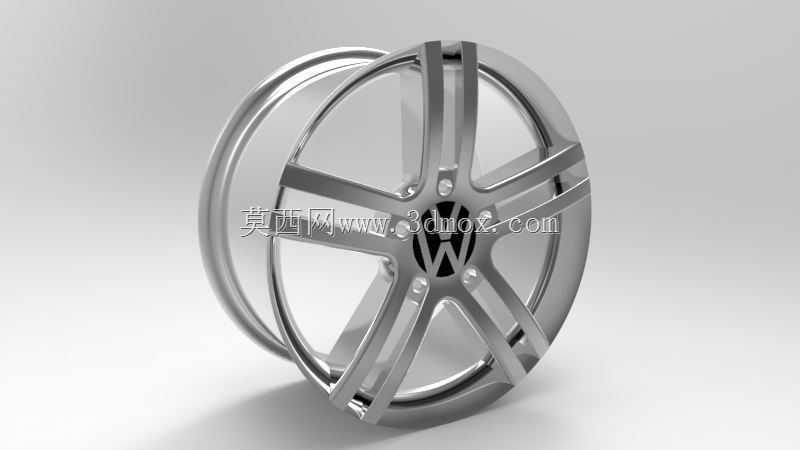

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这款五组双辐条的铝合金轮毂，主要适配大众品牌紧凑型、中型家用乘用车，匹配16-17寸常规子午线真空轮胎，日常覆盖城市通勤、城际高速通行等绝大多数民用乘用车使用场景，也可适配同参数的改装类乘用车使用。从实际装车的功能逻辑来看，轮毂首先要承担整车整备质量加满载载荷的全部静载荷，还要传递行驶过程中驱动、制动的扭矩，同时承受过弯时的侧向力、颠簸路面的冲击载荷，因此结构设计上的强度冗余是首要考虑的点。这款轮毂采用A356铝合金铸造后T6热处理的常规工艺路线，辐条设计采用五组双辐条的对称布局，每组辐条从中心安装盘向外缘轮辋平滑过渡，辐条截面做了变厚度设计，

　　靠近中心安装座的位置厚度更大，向轮辋方向逐渐收薄，既保证了中心安装区域的结构强度，避免螺栓孔周边应力集中，也能在满足强度要求的前提下尽可能降低簧下质量，提升整车悬挂的响应速度。中心安装区域设置了五个螺栓安装孔，孔位精度按照H7级公差设计，匹配乘用车常规的5x112孔距参数，中心定位孔的尺寸与大众车型的轴头凸台尺寸完全适配，安装时可以实现轴头与轮毂的同轴定位，避免高速行驶时出现车轮抖动的问题。轮辋部分采用常规的深槽式结构，轮缘的高度和厚度符合乘用车轮辋的国标尺寸要求，能够与真空轮胎的胎圈紧密贴合，保证轮胎充气后的密封性能，同时轮辋内部预留了气门嘴的安装孔位，位置避开辐条的遮挡区域，方便后续充气、胎压检测模块的安装。

　　设计过程中首先要确认安装边界：中心孔的深度不能超过轴头的伸出长度，避免安装时轮毂无法贴合轴头端面；螺栓孔的分布圆直径要严格匹配车轴法兰的参数，螺栓孔的沉台深度要适配轮毂螺栓的球面贴合面，保证螺栓锁紧时的接触面积足够，避免长期使用后螺栓松动；轮辋的偏距参数要匹配整车的轮距设计，避免装车后轮胎与翼子板、悬挂摆臂发生运动干涉，转向到最大角度时也要预留足够的间隙，不能蹭到内侧的挡泥板或者刹车卡钳。辐条的造型除了强度考虑，也兼顾了行驶时的散热需求，相邻辐条之间的镂空面积足够，刹车系统工作时产生的热量可以通过镂空区域快速散出，避免长时间制动后刹车盘温度过高导致制动效能衰减。轮辋与辐条的过渡位置做了大圆角处理，避免应力集中导致的轮毂开裂，

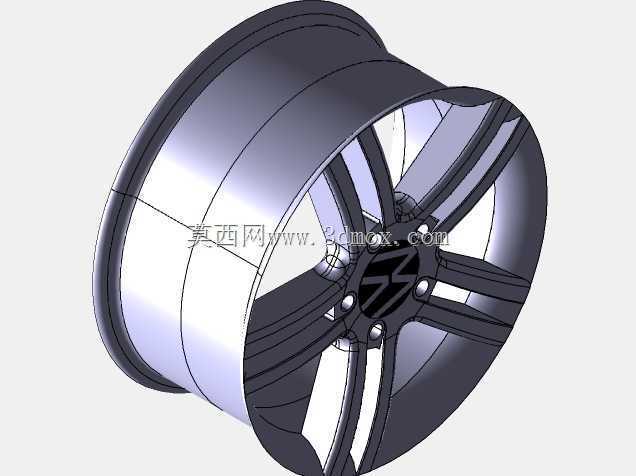

　　这个位置是轮毂承受冲击载荷时最容易出现失效的区域，建模时需要对圆角半径做反复校核，结合有限元分析的应力云图调整圆角大小，保证冲击测试、弯曲疲劳测试、径向疲劳测试都能满足国标要求。实际建模过程中，先绘制中心安装盘的草图，确定五个螺栓孔、中心定位孔的位置尺寸，再绘制单组辐条的轮廓草图，通过圆周阵列得到五组辐条的基础结构，之后对辐条做拔模、倒圆角处理，再通过旋转命令生成轮辋的基础轮廓，最后将辐条与轮辋做布尔合并，对所有过渡位置做圆角优化，同时在中心区域预留车标安装的沉台位置，沉台的尺寸与大众车型的轮毂盖尺寸完全匹配，安装后轮毂盖与轮毂端面齐平，不会出现突出或者凹陷的情况。从安装适配性来看，这款轮毂的J值适配205-225宽度的轮胎，ET值在40-45之间，能够适配绝大多数大众前驱家用车型，不需要加装法兰盘或者变径圈就可以直接装车，替换原厂同尺寸轮毂时不需要调整刹车、悬挂的参数，更换成本较低。日常使用中，这种辐条布局的轮毂也比较容易清理，辐条之间的间隙较大，洗车时可以很方便地擦到辐条背面和轮辋内侧的污渍，不容易积存泥水。结构上没有过于复杂的细小曲面，铸造时的成型难度较低，成品率高，适合批量生产，表面处理可以采用亮银烤漆或者抛光工艺，兼顾美观性和耐腐蚀性，日常行驶中遇到小的石子击打也不容易出现表面涂层脱落的问题。
