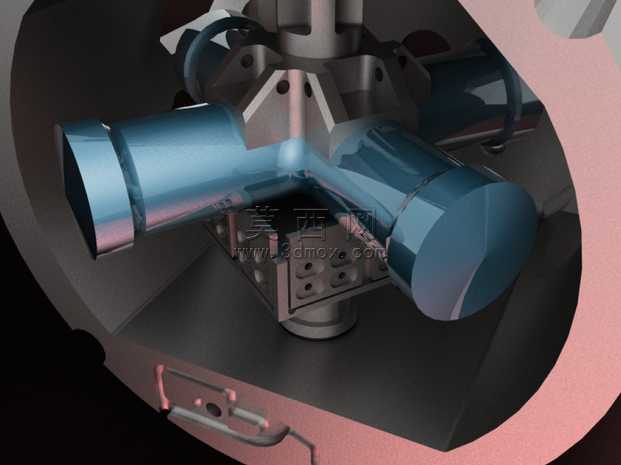

多工位工件加工模具架结构设计

本套模具架三维模型采用参数化建模思路完成整体结构搭建，建模过程中优先保证各功能部件的装配精度与运动逻辑合理性，首先完成中心承载基座的主体建模，对基座上的定位孔、安装槽、导向结构逐一进行特征绘制，确保各安装位的形位公差符合实际加工装配要求。针对多工位加工的功能需求，在基座周向均匀布置多组工件装夹定位结构，每组装夹结构都设计了独立的压紧定位面与避让空间，保证加工过程中刀具的走刀路径不会与模架本体发生干涉。模型的材质渲染环节，对金属结构件统一赋予哑光合金钢材质，调整材质的粗糙度、金属度参数还原实际加工模具的金属质感，对装夹接触面做细微的纹理处理模拟实际使用中的磨损痕迹，对导向运动部件赋予略高的反光度区分固定结构与运动结构，整体渲染采用工业场景常用的柔光布光方式，通过多角度补光清晰展现模架各部分的结构层次与装配关系，避免出现大面积暗部遮挡关键结构特征。结构设计上，中心设置了联动式的压紧传动结构，可实现多工位工件的同步装夹与松脱，减少单工位逐一装夹的辅助工时，基座底部设计了标准的设备安装接口，可直接适配常见的加工机床工作台安装尺寸，各工位的定位块均设计为可快换结构，针对不同外形尺寸的加工工件可快速更换对应定位件，无需对模架主体进行拆卸调整。建模过程中对所有装配部件都做了干涉检查，逐一验证运动部件的行程范围，确保压紧机构动作时不会与工件、加工刀具产生碰撞，同时对模架的受力薄弱位置做了加强筋结构设计，保证大切削力加工场景下模架整体的结构刚性，减少加工过程中的振动变形，提升工件加工的尺寸精度与表面质量。
