大众诺玛铸造件冲切分离工装模具

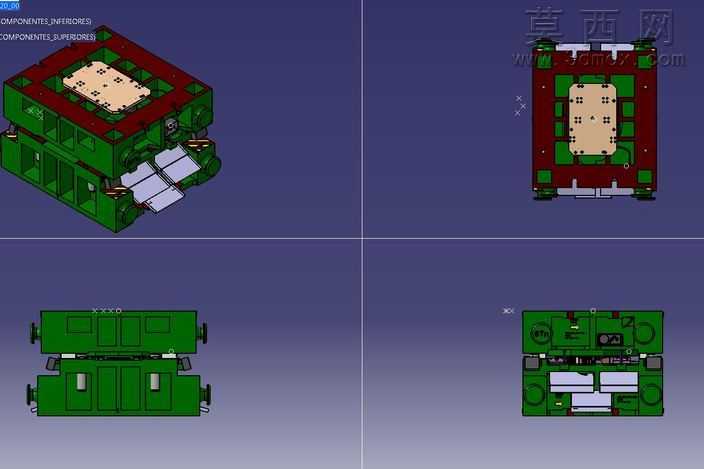

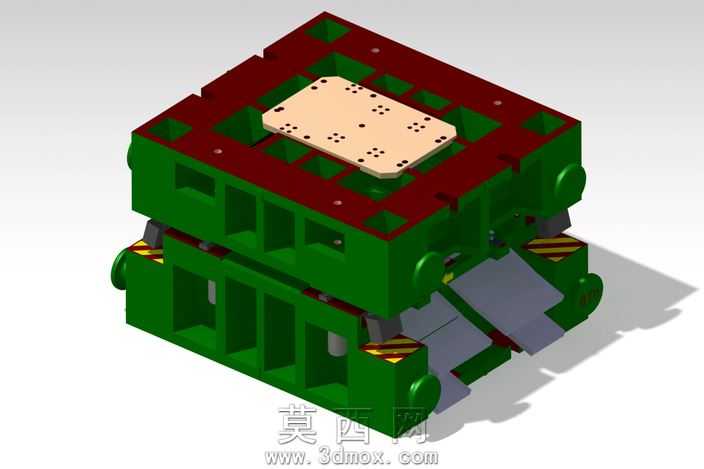

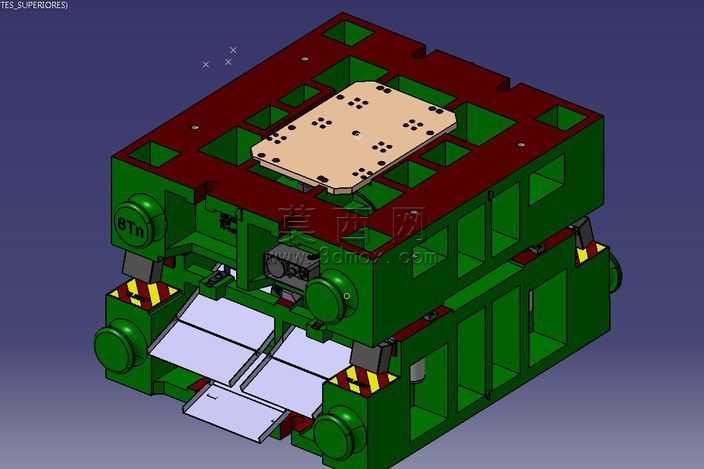

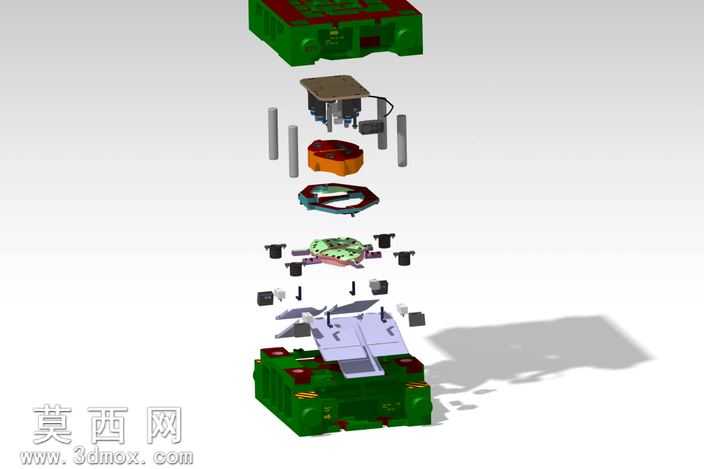

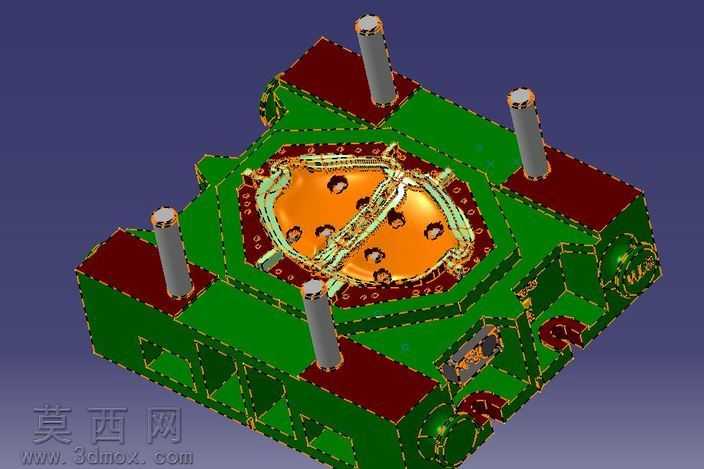

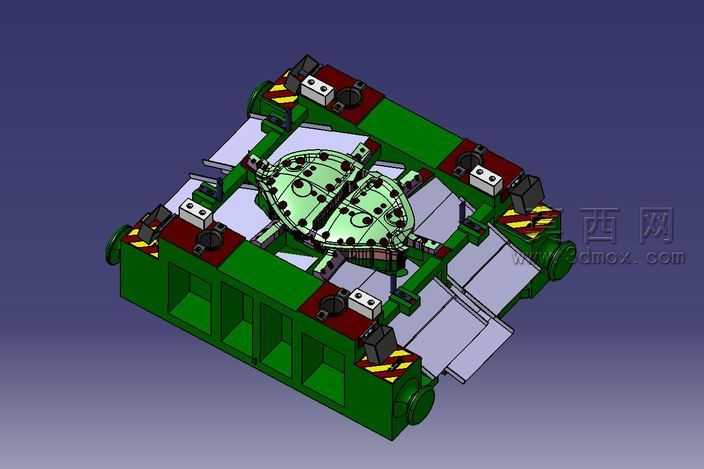

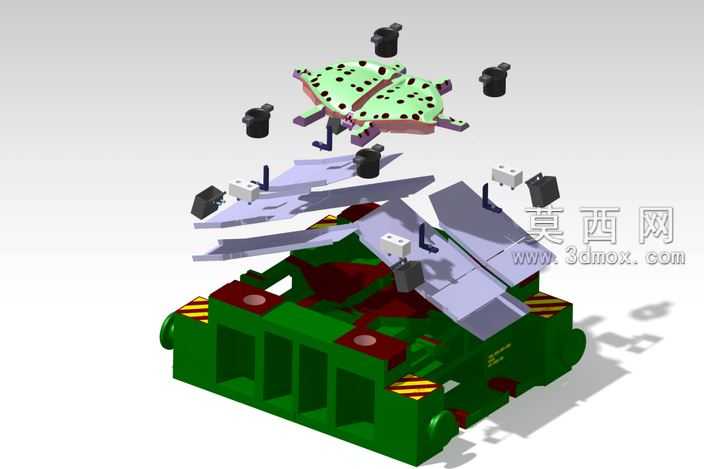

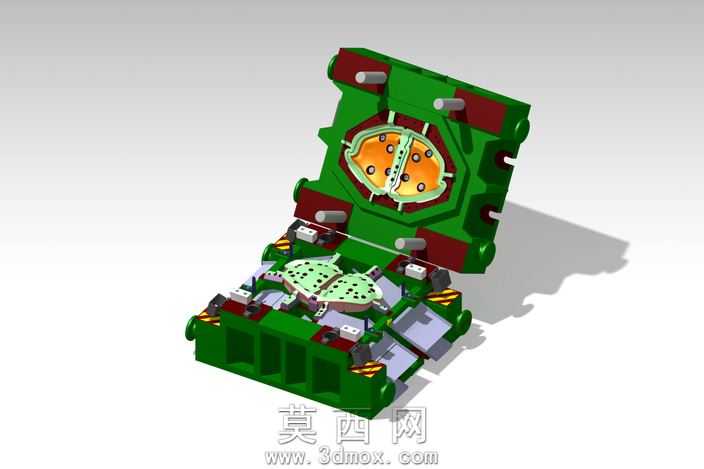

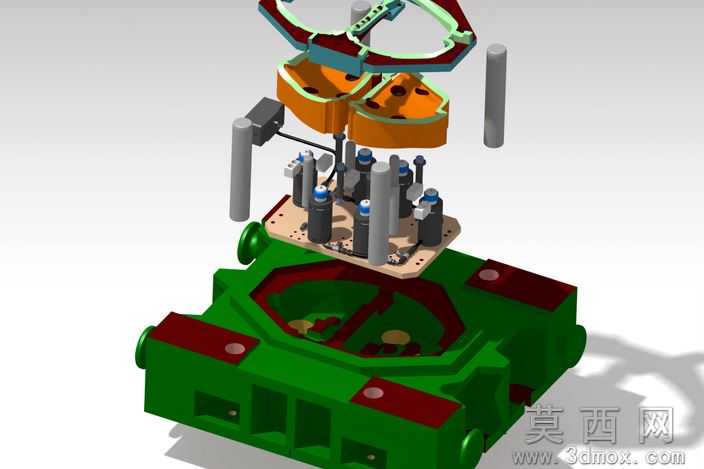

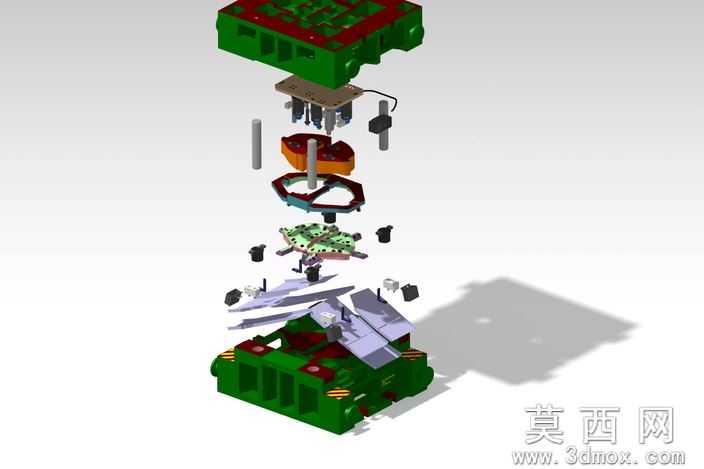

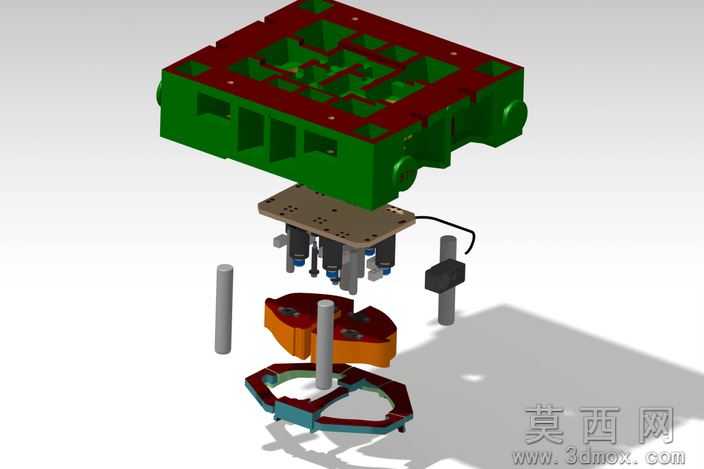

本套三维模型为针对大众诺玛铸造类产品开发的冲切分离工装模具，整体采用爆炸视图呈现完整装配结构，清晰展示各层级零部件的装配关系与功能定位。建模过程中严格遵循冲压模具的设计规范，对上下模座、导向组件、冲切刀块、定位机构、压料部件等核心结构进行了1:1参数化还原，所有配合面均按照实际加工公差预留合理间隙，确保虚拟装配状态下无干涉问题。渲染阶段针对不同零部件的材质特性做了区分处理：上下模座采用铸铁材质表现，还原铸造件表面的哑光磨砂质感与厚重感；冲切刀块赋予合金工具钢材质，通过调整金属粗糙度与反射参数，体现刃口部位的高硬度特性；导向柱、复位弹簧等标准件分别做了镀铬抛光与弹簧钢的材质区分，不同材质的光影表现层次分明，能够直观区分各部件的功能属性。结构设计上，该模具采用正装式结构布局，上模部分设置弹性压料机构，冲切作业时可先压紧待加工铸造件，避免冲切过程中工件移位导致的切口毛刺问题；下模部分设置精准的定位型腔，完全适配待加工铸造件的外形轮廓，保证每次送料的定位精度；废料排出通道做了斜向导流设计，冲切产生的边角料可沿斜面自动滑落至排料口，无需人工频繁清理。设计思路围绕铸造件冲切工序的实际需求展开，核心功能是完成铸造产品的浇口余料切除、工件与料道分离、边角废料碎断三道工序，将原本需要多工位完成的加工内容整合到一套模具中，有效提升加工效率，减少工件周转带来的定位误差。模型中所有非标准零部件均做了可编辑的参数化设计，可根据同系列不同规格的铸造件尺寸快速调整型腔、刀块的参数，具备较强的适配拓展性，整体结构紧凑，导向精度高，能够满足批量生产工况下的长期稳定使用需求。
