等距螺旋柔性金属波纹导管结构

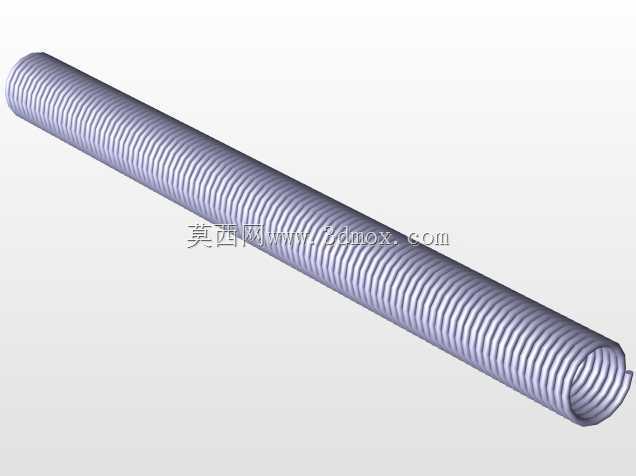

　　该结构以连续等距螺旋肋为核心成型特征，整体呈细长圆管状，管壁由一圈圈均匀起伏的螺旋波纹构成，端部保留螺旋收尾轮廓，能够直观反映柔性金属导管在弯曲、伸缩和补偿位移时的几何形态。此类零件常见于需要吸收热胀冷缩、隔振降噪或允许相对错位的管路系统中，例如设备进出口连接、狭小空间走线、振动源与固定管路之间的过渡段，以及需要频繁调整姿态的机械装配位置。

　　建模时需要重点控制螺旋线的导程、波纹截面轮廓和管体中心线之间的关系。螺旋肋并非简单附加在光管外侧，而是通过截面沿螺旋路径扫掠形成连续壁面，相邻波峰、波谷之间的距离决定了导管的柔性范围；导程过小会使波纹过密，弯曲时局部波谷容易挤压干涉，导程过大则会降低伸缩补偿能力。圆管外径、内径和波纹高度需要同步约束，保证内部通径在允许偏差内，外壁又能满足安装空间和防护要求。

　　从实际用途看，这种螺旋波纹结构可承担导向、输送、防护和缓冲等功能。作为流体或气体通道时，内壁连续转折会带来一定流阻，因此截面过渡应避免尖角和突变；作为线缆护套时，端部开口和内孔尺寸需预留穿线余量，弯曲半径不能小于材料允许极限；作为机械连接构件时，则要关注两端接口形式、固定卡箍位置以及轴向拉伸后的长度变化。

　　外形边界方面，长直管段适合在装配中作为基准放置，但工程应用不能只按直线状态校核。模型应在三维环境中检查最小弯曲半径下的外壁碰撞、波峰间距压缩量以及端部接口与相邻零件的同轴度。安装时，直线段长度、有效柔性段长度和端部夹持区需要明确区分：夹持区不宜参与大幅变形，柔性段则应承担主要位移。若设备存在热位移，螺旋方向和波纹节距还应与补偿量匹配，避免管路在受拉、受压或横向偏移时出现局部应力集中。

　　结构设计思路上，螺旋管的价值在于用规则的几何起伏换取轴向和角向自由度。波纹轮廓越圆滑，应力分布越稳定；壁厚与波纹高度的搭配越合理，疲劳寿命越容易控制。三维建模阶段应保留真实螺旋轨迹和端部收束形态，便于后续进行干涉检查、工程图剖切、弯曲姿态验证以及与接头、卡箍、密封件的配套设计。
