电机定转子板槽加工用贴冲槽压机三维设计

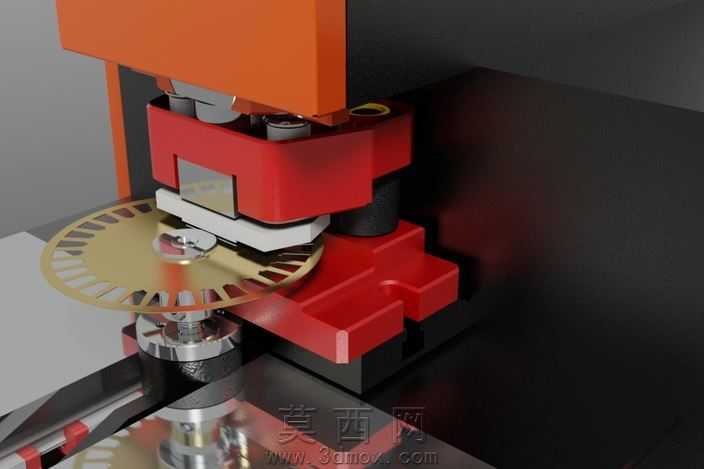

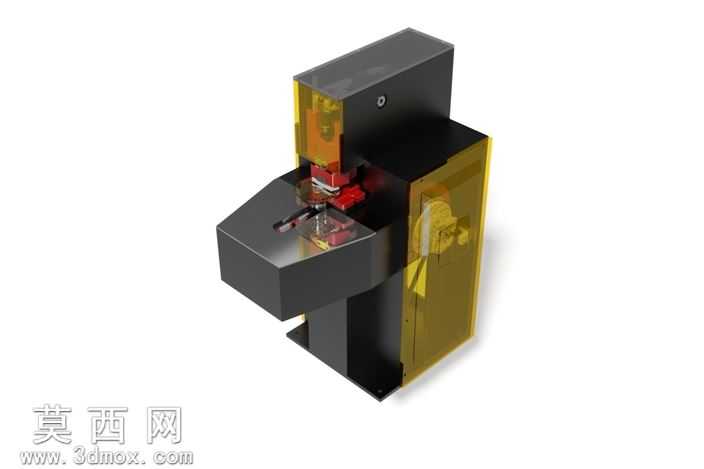

本模型为面向电机定转子板槽加工场景设计的贴冲槽压机，整体采用立式紧凑布局设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循冲压设备的力学传递逻辑与实际加工工况的空间干涉校验，确保各部件装配关系完全符合真实设备的运行逻辑。模型外观部分采用分区域材质渲染方案，机身主体承重结构赋予哑光深灰金属材质，还原铸铁机架的厚重质感与耐磨属性；两侧安全防护舱门采用半透明琥珀色工程塑料材质，既还原真实设备的安全防护设计，又可直观展示内部冲压执行组件的布局结构；冲压工作端的冲头、定位工装等执行部件赋予亮面金属红与抛光钢材质，清晰区分功能部件与承重结构，提升模型的视觉辨识度。结构设计上，设备自上而下分为冲压动力舱、执行工作区、进料定位台、承重底座四个核心模块，动力舱内置冲压驱动组件的安装位，预留了动力输出轴与冲头组件的连接接口；执行工作区设置了可微调的冲压行程限位结构，适配不同厚度硅钢片的冲槽加工需求；进料定位台设计有仿形定位槽与工件吸附固定结构，可实现待加工定转子坯料的快速对位，避免冲槽过程中出现工件偏移导致的精度误差；承重底座预留了设备安装固定的螺栓孔位，同时设计有废料收集的导流斜面，匹配实际生产中的废料收集需求。设计过程中重点考量了小型高速冲压设备的操作便捷性与安全防护需求，将操作工位设置在设备正面斜向延伸的工作台处，符合人工上下料的操作人机工程学，两侧半透明防护门既可以阻挡冲压过程中产生的碎屑飞溅，又不会遮挡操作人员观察冲压工位的视线，兼顾生产安全与操作便利性。模型各部件均做了合理的倒角与工艺圆角处理，还原真实钣金加工与铸件的工艺特征，避免出现尖锐直角等不符合实际加工工艺的结构，同时对冲压运动副做了运动仿真的前置约束设置，可直接导入仿真模块完成冲压行程的动作模拟，验证冲头下行、冲压、回程全流程的部件干涉情况，为后续的设备优化与实际生产制造提供可靠的三维数字参考。
