手动螺旋起重千斤顶三维结构设计

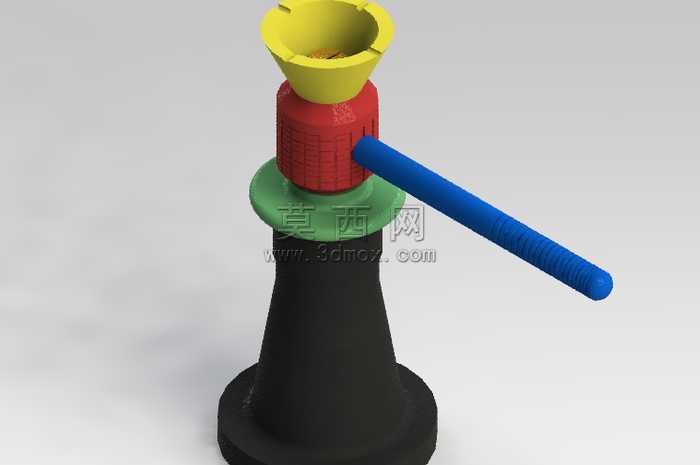

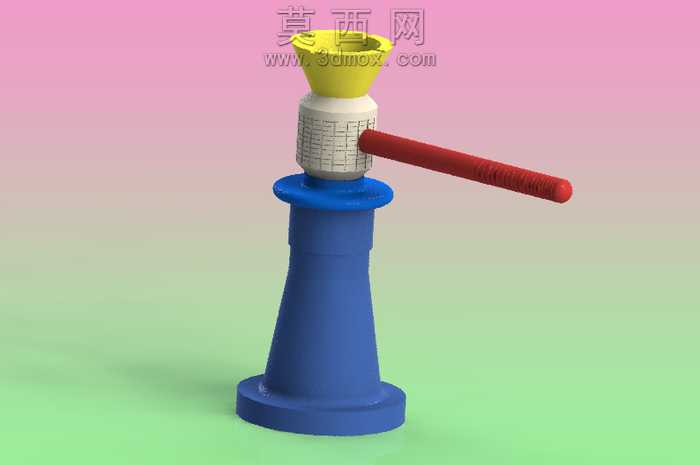

本作品为手动螺旋千斤顶的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各部件的配合公差、运动逻辑进行了完整还原。模型整体分为底座、螺杆主体、升降螺母、转套、顶帽、操作杆六个核心部分，建模时首先通过旋转凸台命令完成锥形底座与螺杆主体的基础造型，底座采用下宽上窄的锥形结构，底部设置加厚承托边，保证顶升作业时的支撑稳定性，螺杆表面绘制连续梯形传动螺纹，螺纹牙型、螺距参数符合起重螺杆的力学设计要求，确保传动过程的承重能力与自锁性能。升降转套部分采用拉伸与阵列命令完成外表面防滑滚花的制作，滚花纹理均匀清晰，还原实物的防滑操作手感，转套内部绘制与螺杆匹配的内螺纹，实现与螺杆的螺旋传动配合；转套上方设置绿色限位挡圈，通过凸台定位结构固定在螺杆指定位置，限制转套的下行极限位置，避免操作超程。顶部顶帽采用碗状敞口结构，建模时通过抽壳命令完成内部凹陷造型，边缘设置四个对称定位缺口，适配不同规格的被顶升物件接触面，防止顶升过程中物件滑脱，顶帽与转套顶部采用旋转配合，可随被顶升物件的接触面角度微调，保证受力均匀。侧面操作杆采用圆柱拉伸加端部圆角处理，杆身做防滑纹理设计，操作杆与转套侧面的通孔采用间隙配合，可灵活插拔，模拟实际使用时穿入杆体转动转套实现升降的操作逻辑。材质渲染阶段，底座与螺杆主体赋予哑光黑色铸铁材质，调整粗糙度参数还原铸铁件的磨砂质感；升降转套赋予红色工程塑料材质，添加轻微反光效果；操作杆赋予蓝色硬质橡胶包裹金属杆的复合材质，还原手柄的握持质感；顶帽赋予黄色铸钢材质，边缘做轻微磨损做旧效果，限位挡圈赋予绿色硬质塑料材质，各部件材质区分清晰，视觉层次分明。整体装配过程严格按照实际装配顺序添加配合关系，螺杆与底座为固定配合，转套与螺杆为螺旋配合，操作杆与转套通孔为间隙配合，顶帽与转套顶部为旋转配合，完整还原螺旋千斤顶的运动逻辑，转动操作杆时可带动转套沿螺杆轴向升降，实现顶升与回落的动作模拟。设计过程中充分考虑了手动起重工具的实用性需求，各部件的尺寸比例符合人体工程学操作要求，操作杆长度适配手动转动的力矩需求，螺杆升降行程满足常规起重作业的顶升高度要求，整体结构紧凑，无冗余部件，完整还原了传统螺旋千斤顶的机械结构与工作原理，可用于机械原理教学演示、起重工具结构参考等场景。
