内燃机活塞头精密三维结构设计

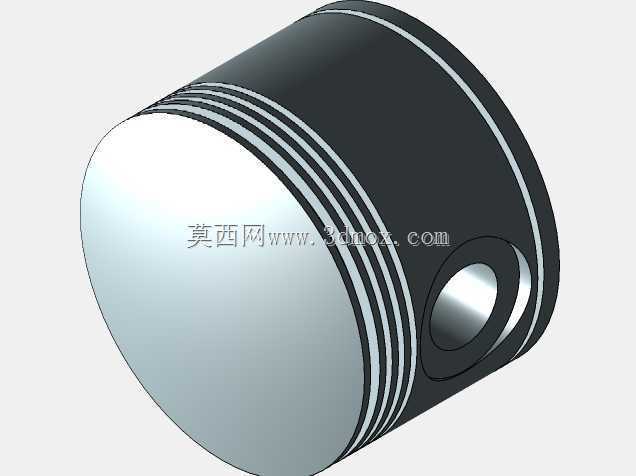

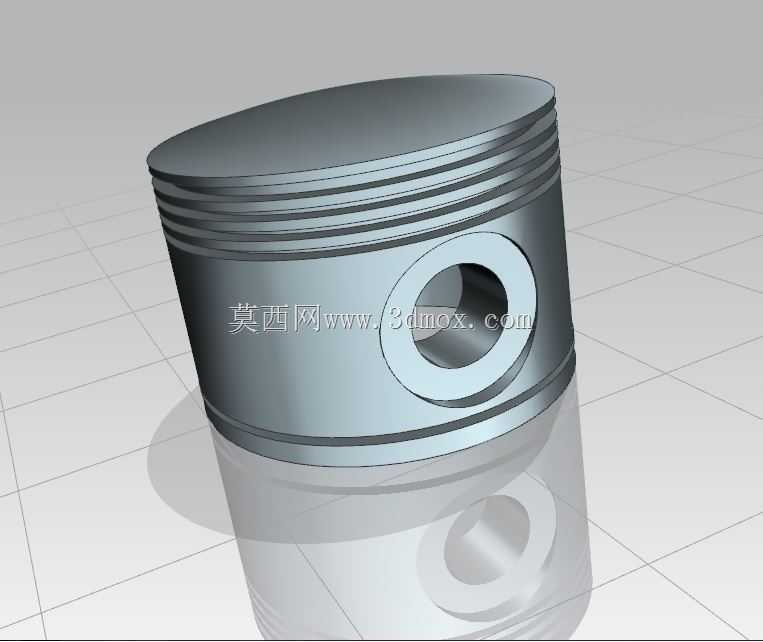

　　活塞头是内燃机往复做功机构里直接承接燃气爆发压力的核心承载部件，整套三维结构围绕高温高压工况下的受力传递、密封配合与运动导向搭建，在车用发动机、小型通用动力机组、固定式燃油动力设备的气缸总成中均有成熟应用。建模阶段首先梳理活塞在气缸内的完整运动边界：活塞整体为圆柱回转主体，外圆面与气缸内壁保留微米级配合间隙，顶部平面直接暴露在燃烧室侧，承受燃油燃烧瞬间的高温高压冲击，作用力通过活塞内部腔体传递至活塞销，再联动连杆把直线往复运动转化为曲轴的旋转扭矩输出。结构上头部外圆加工有多道平行环槽，用于装配气环与油环：气环负责封堵燃烧室与曲轴箱之间的燃气窜动通道，保证气缸压缩压力达标；油环则在往复行程中刮除气缸壁多余润滑油，

　　避免机油窜入燃烧室形成积碳。环槽的槽宽、槽深与轴向间距严格匹配配套活塞环的规格，槽底预留热膨胀余量，避免工作状态下受热胀卡滞。活塞销孔采用横向贯通布局，孔位位于活塞整体轴向的受力中心线上，销孔两端加工有卡环槽，用于安装限位挡圈，防止活塞销轴向窜动刮蹭气缸内壁；销孔与活塞外圆的同轴度、垂直度公差在建模时同步标注，保证连杆装配后运动轨迹无偏摆。活塞裙部在模型中做了适配热变形的型线处理，常温状态下裙部轮廓预留微幅椭圆度，工作受热后裙部膨胀趋近正圆，既避免冷态敲缸，又防止热态拉缸。设计过程中同步核对了整机安装边界：活塞顶部到曲轴下止点的行程距离、活塞销与连杆小头的配合尺寸、活塞总高与气缸盖燃烧室凹坑的安全间隙均做了干涉校验，

　　活塞上行至上止点时，顶部与气门开启轨迹保留足够避让空间，不会发生运动碰撞。整套模型完整还原了活塞从头部密封段、销座受力段到裙部导向段的全部结构细节，各部位壁厚过渡均匀，销座与活塞内腔衔接处做了圆弧加强，降低交变载荷下的应力集中风险，可直接用于动力总成装配校验、运动仿真分析以及零部件加工工艺参考。
