铰接式传动支撑摇臂机械构件

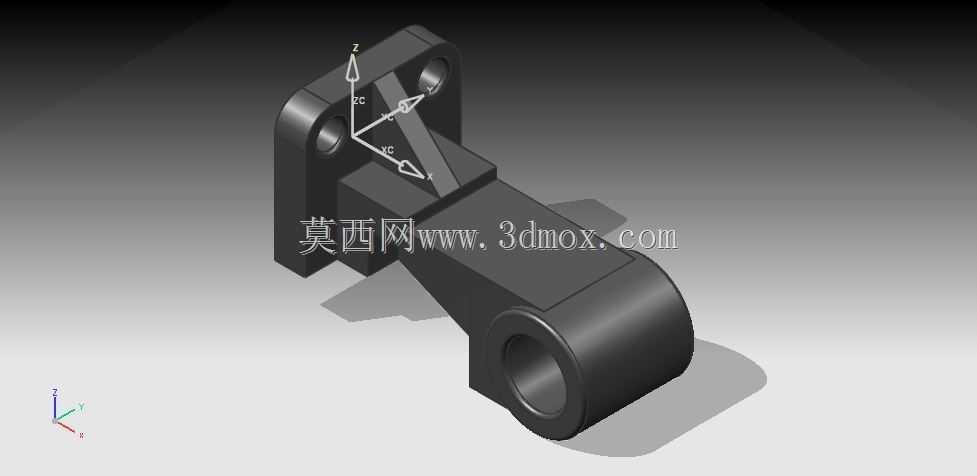

　　该构件属于设备传动链路里的铰接支撑类摇臂零件，在各类需要摆角传递、行程换向的工装夹具、轻工输送设备以及小型专用机床的执行端中十分常见，实际运行时一端通过端面安装孔固定在设备的立式安装基准面上，另一端的筒状铰接孔穿入销轴，和往复运动的连杆、摆杆组件配合，将直线驱动的推力转化为设定角度范围内的摆动输出，在夹具锁紧、料道挡料、工位抬升这类动作里承担力传递与运动导向的作用。从结构设计逻辑来看，零件整体采用弯折臂式布局，靠近安装侧的立式法兰板上预留了两个沉头安装孔，孔位间距适配常规的型材安装面或者设备立板的螺孔排布，安装时法兰端面完全贴合基准面，能够承受摆动过程中产生的倾覆力矩，避免臂体受侧向力时出现安装松动。

　　臂身中段采用了变截面的斜向加强筋过渡，没有采用等厚度直板的冗余设计，在保证整体抗弯截面模量的前提下削减了不必要的实体重量，长期承受交变摆动力时，筋条的走向和主应力传递路径完全重合，不会在弯折转角处出现应力集中导致的断裂隐患。末端的筒状铰接部做了加厚的同轴孔设计，孔壁预留了足够的衬套压装余量，实际装配时可以压入铜套或者自润滑轴承，销轴穿过内孔后和外接连杆形成回转副，筒段的轴向宽度经过匹配，能够保证铰接配合的接触长度，承受径向载荷时不会出现偏磨、销轴弯折的问题。建模过程中首先确立了安装法兰的贴合基准面，以两个安装孔的中心距作为布局基准，沿臂身的力传递路径扫掠出主体轮廓，在弯折位置叠加斜向加强实体，

　　末端回转筒的同轴度和安装法兰的垂直度在草图阶段就添加了几何约束，所有棱边的铸造圆角都按照铸件脱模要求做了统一处理，避免后续出工程图时出现壁厚突变。该零件的安装边界需要注意：立式法兰的背面为完全贴合的安装基准，臂身向外延伸的摆动范围内不能和周边设备构件发生运动干涉，末端铰接孔的中心高和配对连杆的孔位中心高需要保持共面，否则运行时会产生额外的侧向扭力，加速衬套磨损。这类摇臂构件替代了传统的焊接式摆臂，整体一体成型的结构刚性更好，长期在往复摆动的工况下运行，装配环节只需要完成法兰锁付和销轴穿装，维护时仅需定期检查铰接孔内衬套的磨损量即可，在中低速、中等载荷的间歇传动场景下适配性很强，结构细节也兼顾了铸造或者机加工的工艺可行性，没有出现无法脱模、刀具无法抵达的狭小死角。
