棘爪与棘轮间歇传动机构三维建模

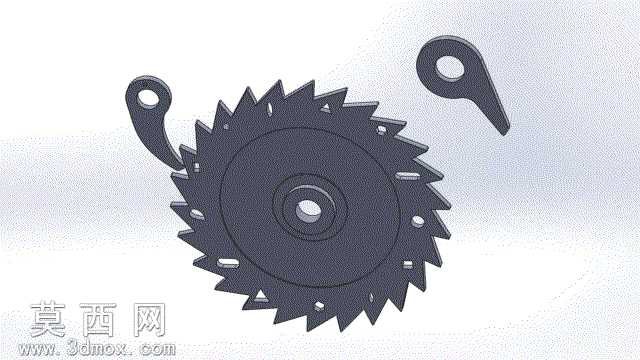

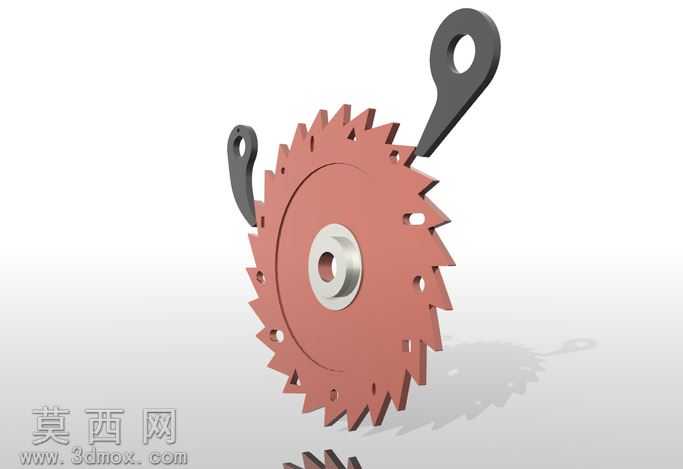

本作品为棘爪与棘轮组成的典型间歇传动机构三维建模成果，建模过程严格遵循机械设计手册中棘轮机构的设计规范，先通过草图绘制完成棘轮齿形轮廓的精准绘制，齿形采用常用的不对称锯齿形结构，保证棘爪能够顺利滑入齿槽完成啮合驱动，同时避免反向转动时出现卡滞或滑脱问题。建模时对棘轮中心的安装轴孔做了同轴度约束设计，轴孔周边预留了紧固件安装的小孔位，可直接适配常规的传动轴安装需求，两个棘爪分别对应不同的驱动与止逆功能，棘爪端部的啮合面做了贴合齿面的弧度处理，棘爪尾部的铰接孔尺寸与铰接轴做了间隙配合设计，保证棘爪能够绕铰接点灵活摆动。材质渲染阶段，整体零件采用哑光深灰金属材质模拟调质钢的真实质感，对齿尖、棘爪啮合端面等易磨损部位做了轻微的高光处理，还原机械加工后零件表面的细微质感，背景采用浅灰渐变底色突出机构主体结构，渲染时添加了柔和的环境光，避免零件表面出现过强的反光遮挡结构细节。结构设计上完整还原了棘轮机构的核心传动逻辑，棘轮的齿距、齿深参数经过合理推算，保证棘爪摆动一次能够精准推动棘轮转过固定的齿距角度，实现稳定的单向间歇传动功能，两个棘爪的安装位置经过布局调整，既可以实现双驱动的大扭矩传动需求，也可以单独作为止逆棘爪使用，防止棘轮发生反向回转。设计思路围绕教学演示与结构验证展开，模型各零件可单独拆分，能够清晰展示棘爪与棘轮的啮合状态、铰接结构、安装定位特征，既可以作为机械原理课程的演示教具模型，也可以为实际生产中棘轮机构的设计选型提供结构参考，模型的所有特征均做了参数化处理，可根据实际使用需求调整棘轮齿数、棘爪尺寸、齿形角度等参数，快速适配不同工况下的间歇传动使用需求。
