博世EV14四孔锥形燃油喷射器结构

　　这款喷射器主要服务于多点电喷汽油机的进气道喷射场景，在进气歧管或缸盖进气侧完成燃油定量与雾化，把燃油以细密锥雾形式送入进气气流中。建模时先从安装边界入手：下端喷嘴伸入安装孔，靠14mm规格O型圈实现与缸盖或油轨座孔之间的密封；O型圈的压缩量、槽底直径和座孔公差需要同时控制，过松会渗油漏气，过紧则装配阻力大并可能切伤胶圈。上端同样通过O型圈与燃油分配轨配合，形成轴向定位与减振密封，拆装时沿轴线压入即可，不应承受明显侧向弯矩。

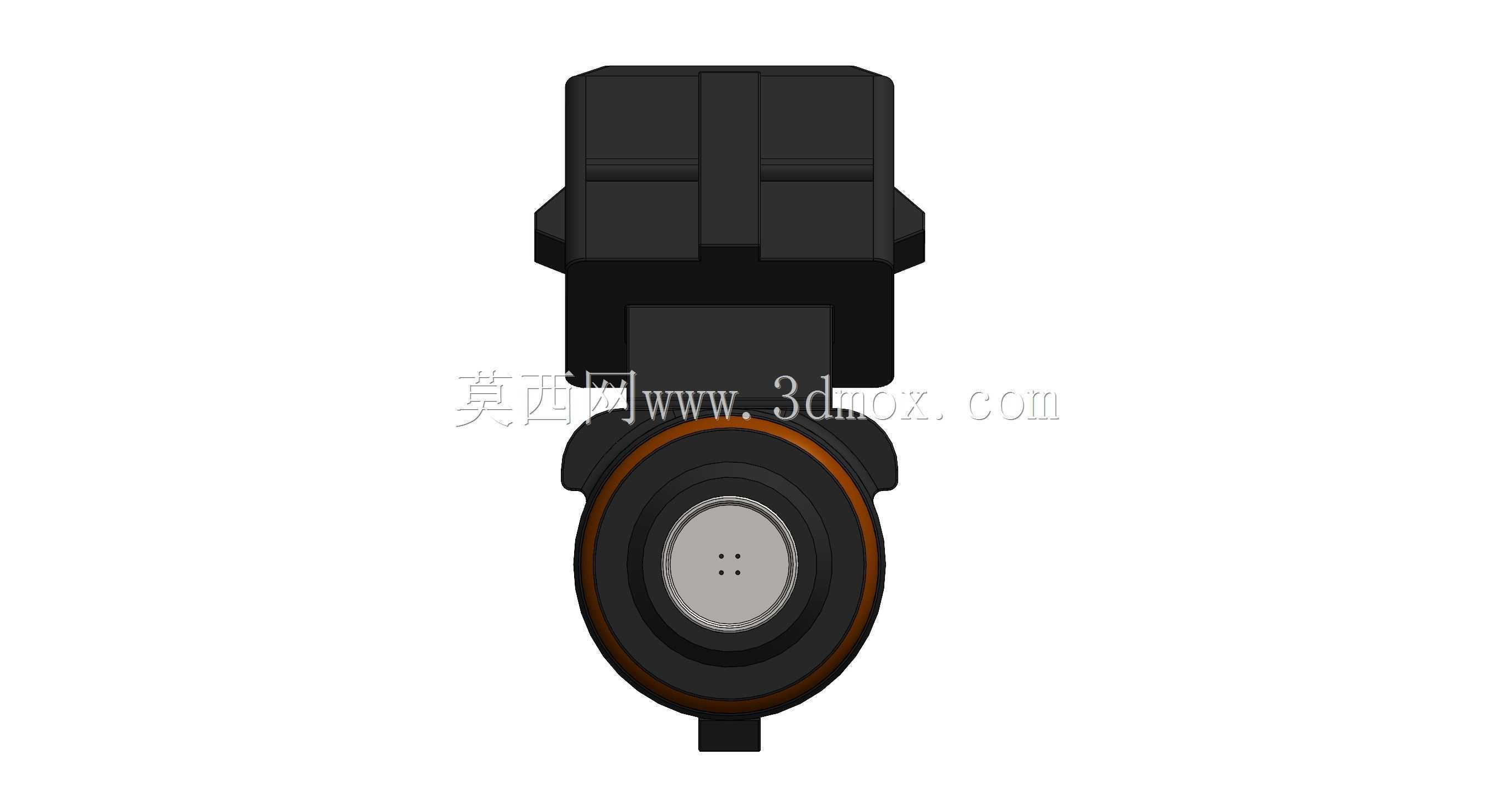

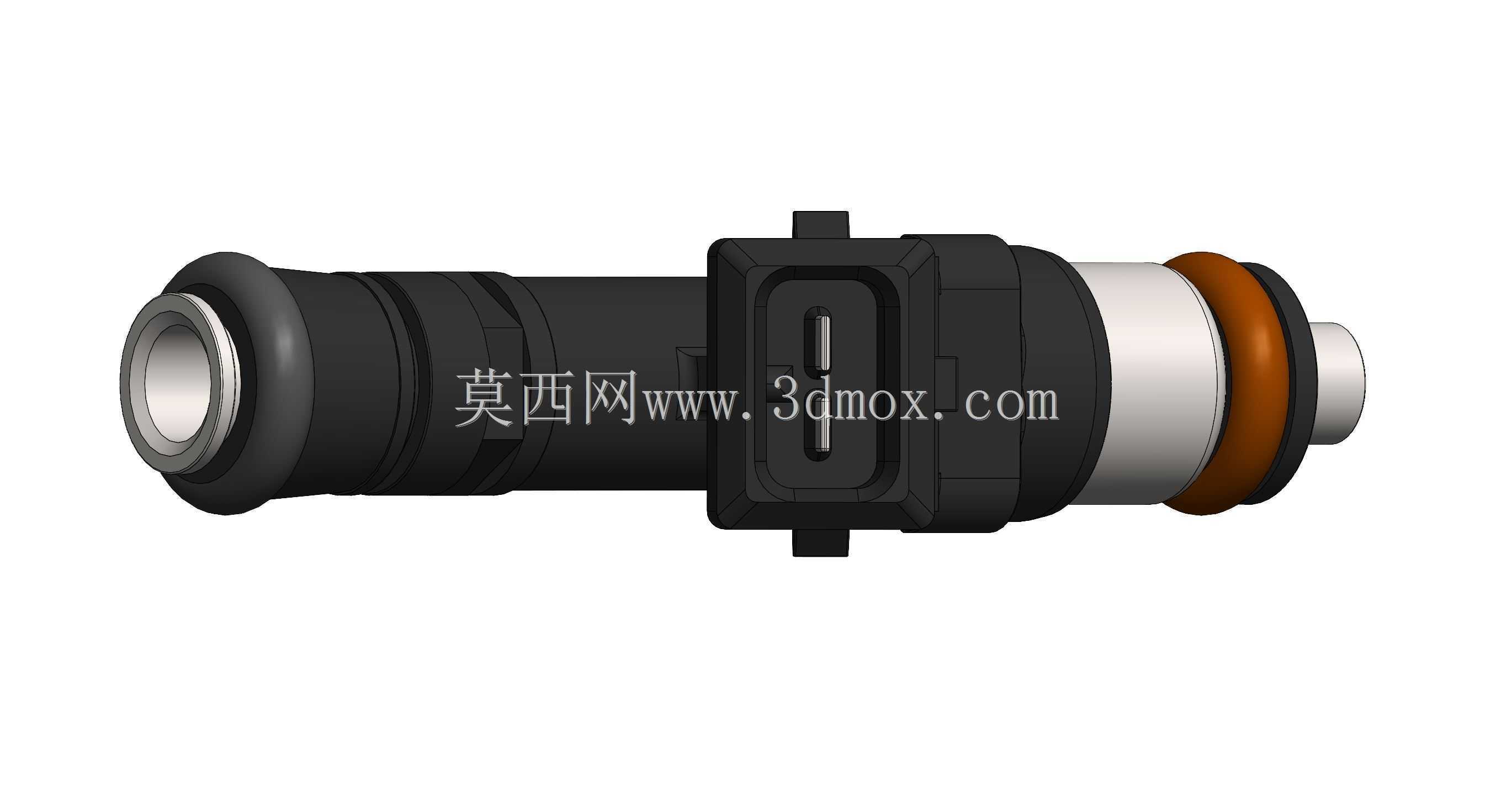

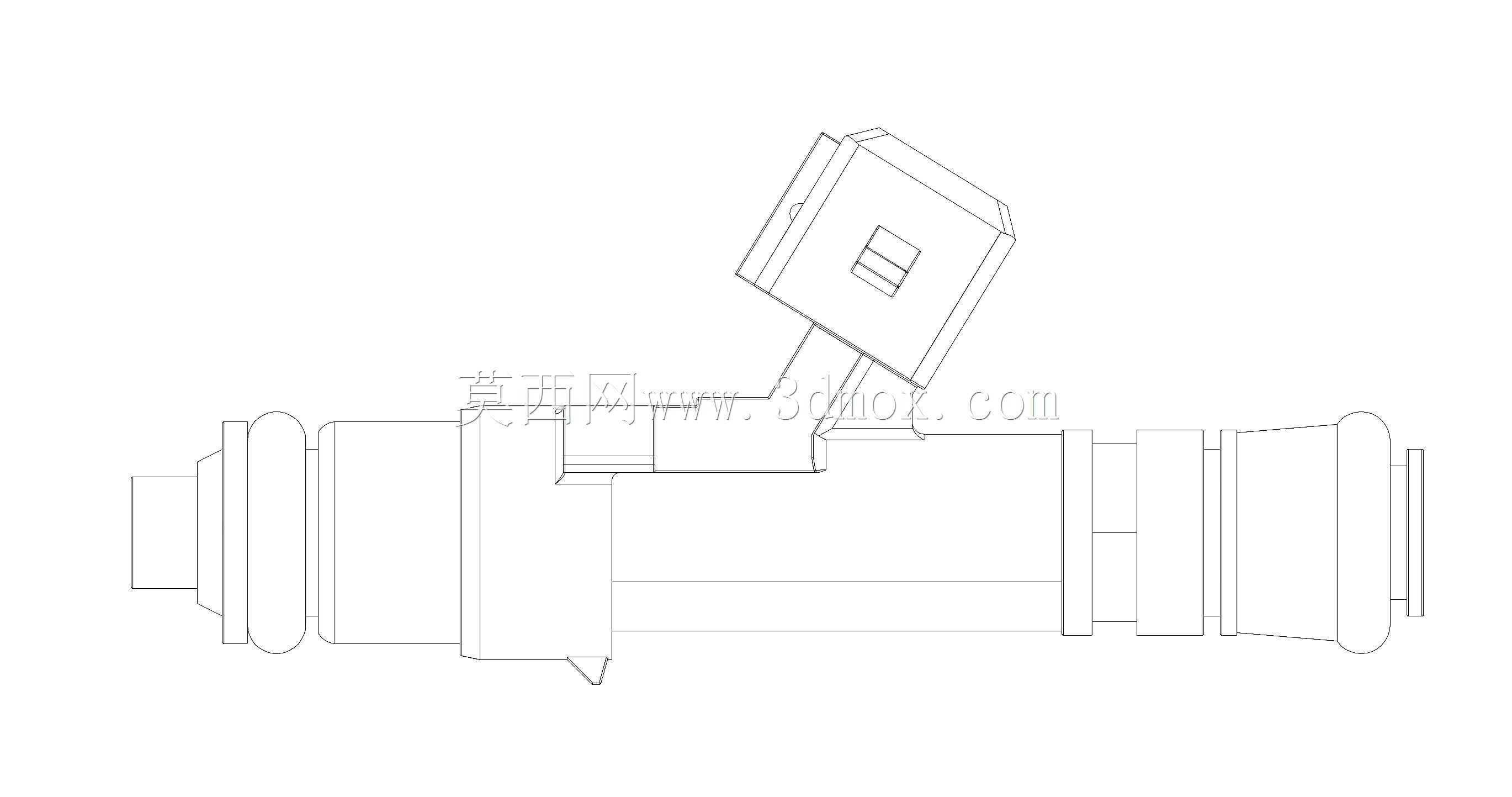

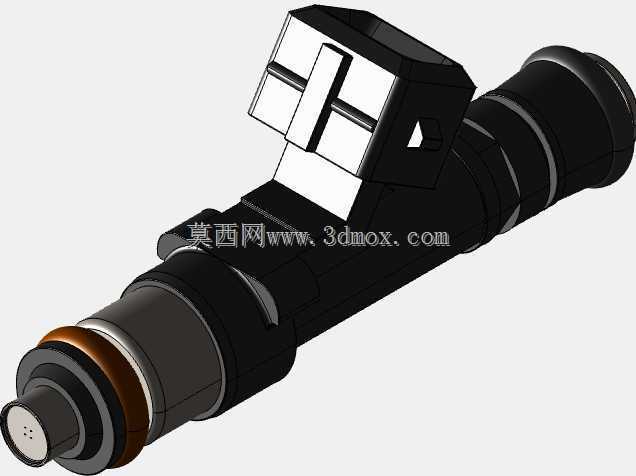

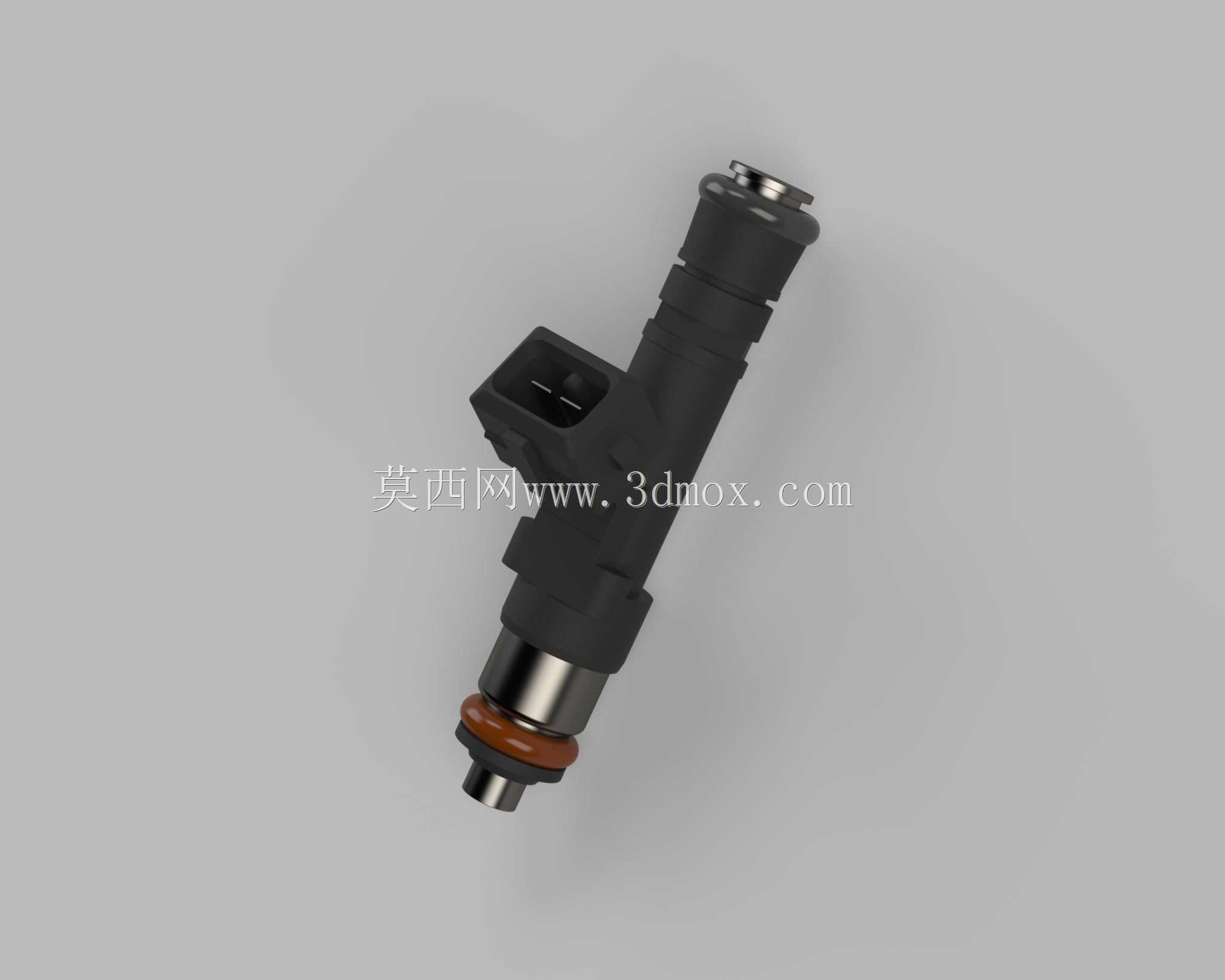

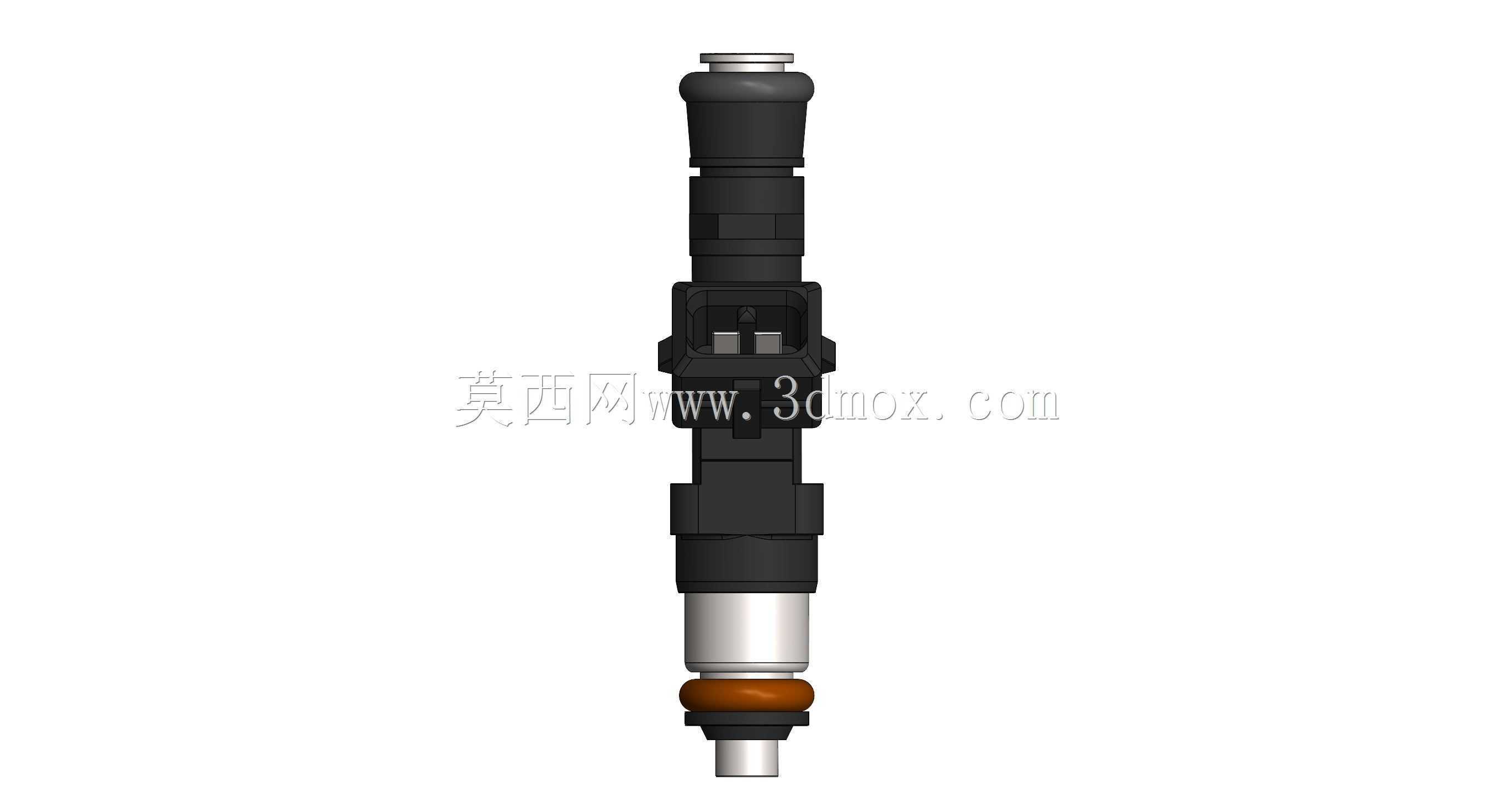

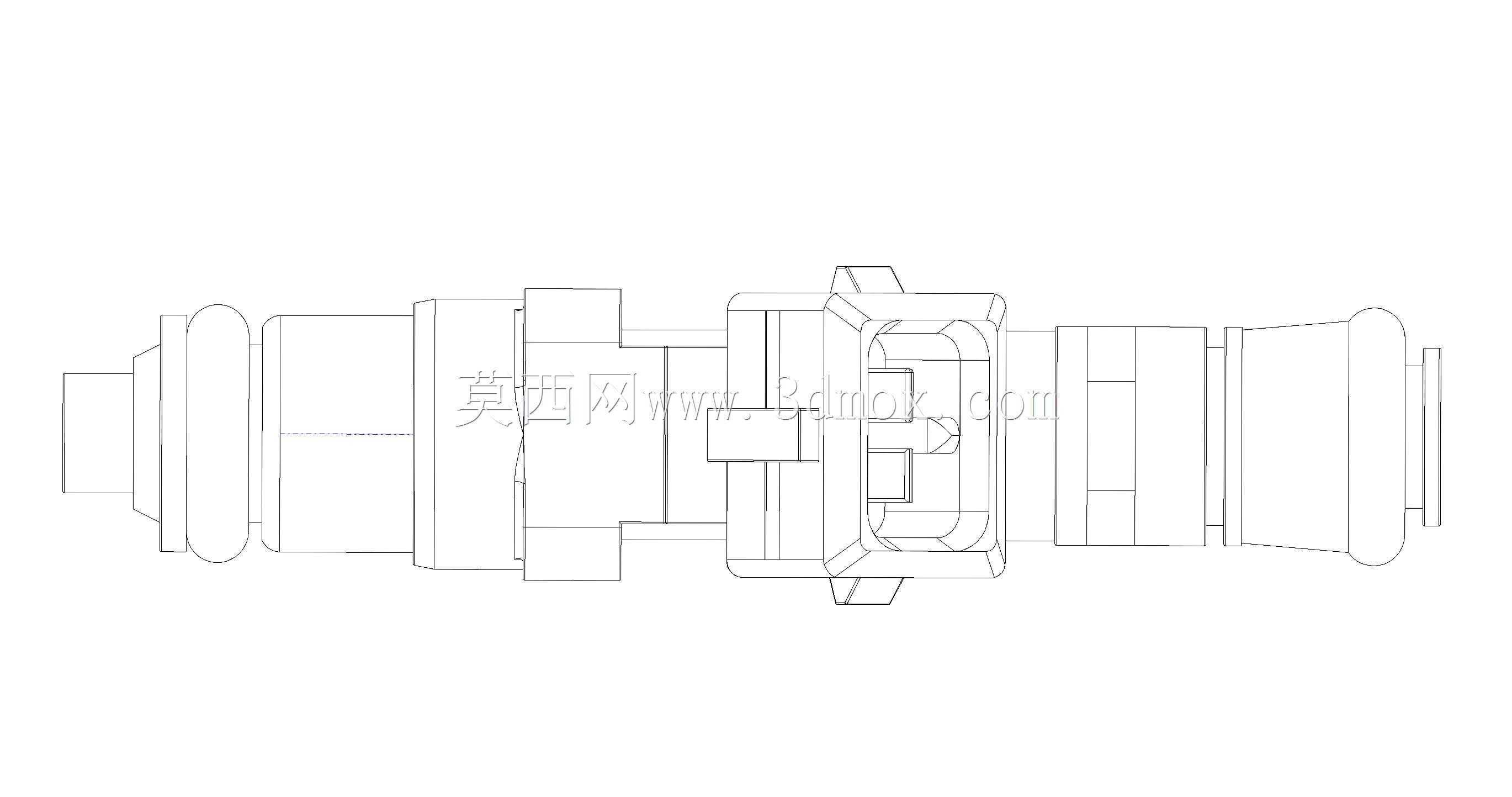

　　外形上，主体为细长柱状阀体，中段布置电气插接器，侧置接口对应Jetronic（EV1）型连接器，针脚方向和锁扣位置在整机布置中要预留线束插拔空间。上端进油口、中部电磁线圈壳体与下端喷嘴段同轴度要求较高，模型中保留了阶梯外圆、密封槽、金属环和端部喷嘴的细节，便于检查与周边管路、进气歧管、线束卡扣的干涉关系。

　　功能核心在电磁驱动与针阀启闭。线圈通电后产生电磁吸力，克服弹簧预紧力使针阀抬起，压力燃油经喷嘴端部四孔喷出；断电后弹簧推动针阀落座切断燃油。四孔布置使喷雾形成锥形分布，雾束贯穿度与落点要匹配气门和进气道形状，避免湿壁造成油膜堆积、冷启动稀释或排放恶化。高电阻线圈设计可简化驱动电路，适配常见ECU低边驱动方式，选型时仍需核对线圈电阻、静态流量、最小开启时间和dead time补偿参数。

　　流量特性按燃油压力区分：约3bar下220cc、4bar下250cc、5bar下280cc、6bar下310cc，可用于自然吸气或轻度增压汽油机的油量估算。长型结构中O型圈间距约61mm，这一尺寸决定了油轨到缸盖安装面的跨距；替代旧款长型喷油器时，不能只看流量，还要复核喷嘴伸出长度、喷雾角度、插接器方位和密封件规格。

　　材料与兼容方面，金属端部、工程塑料壳体和耐油橡胶密封件共同构成耐燃油环境；该结构兼容汽油以及E85/RE85乙醇混合燃料，但乙醇燃料对密封件、金属表面和润滑油膜的影响更明显，实际标定需关注冷启动、高温气阻和腐蚀老化。建模应用中，可把该件用于发动机舱装配校核、油轨组件设计、维修教学拆解、喷射系统原理演示以及喷油器选型比对；重点检查轴向装拆路径、连接器旋转角度、O型圈座孔尺寸、喷嘴与气道的相对位置，以及不同压力下流量与目标发动机功率、空燃比和喷油脉宽的匹配。
