立式轴类零件加工用钻模夹具结构设计

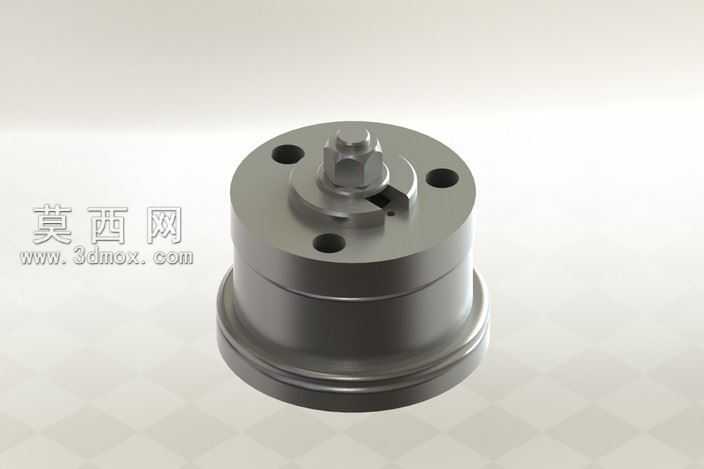

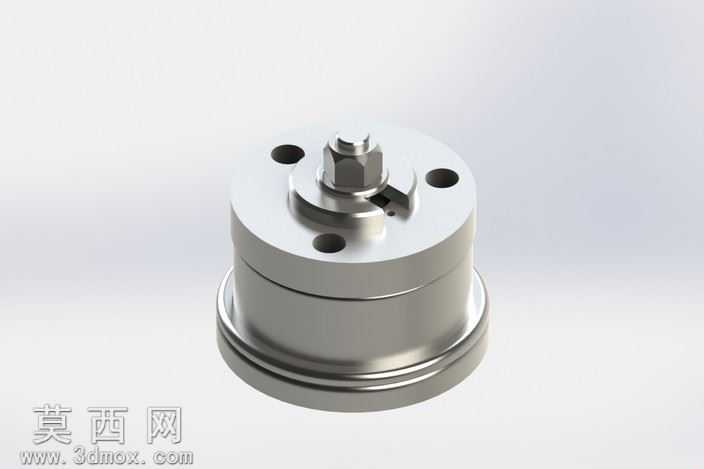

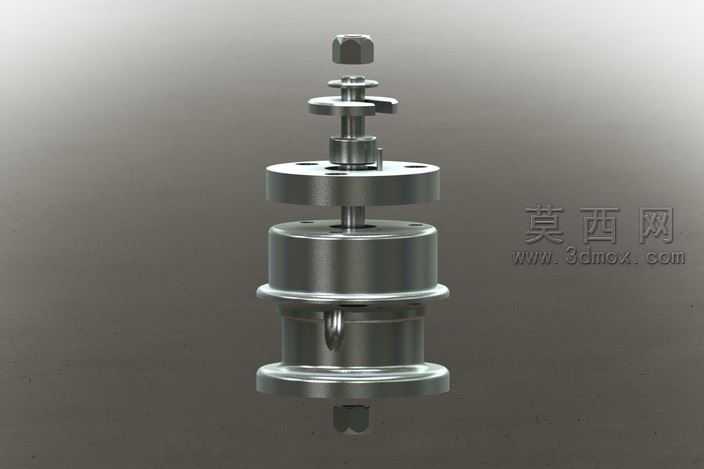

本钻模夹具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配公差、配合间隙都做了对应参数约束，保证模型可直接对接生产加工的尺寸校验需求。渲染阶段采用金属材质真实质感表现，主体定位座、夹紧轴套、钻模板等核心受力部件均赋予调质合金钢材质，调整金属粗糙度、反射率参数还原机加工金属件的哑光金属光泽，顶部锁紧螺母、侧面吊环等附属零件做了镀锌件的亮面金属质感区分，不同功能部件的材质差异清晰可辨，整体渲染光影柔和，结构层级分明，可清晰观察各部件的装配关系。从结构设计来看，该夹具采用立式同轴布局，底部设置定位基座用于和机床工作台完成固定连接，中部设置弹性涨套式定位结构，可适配对应规格轴类工件的内孔或外圆定位，保证工件装夹后的同轴度公差满足钻孔加工要求；中部设置多层叠装的钻模板结构，钻套孔位按照待加工孔的位置坐标精准排布，可引导钻头完成精准进给，避免钻孔过程中出现偏斜、走位问题；顶部采用螺旋压紧机构，通过六角螺母旋转带动压盖下行，配合弹性垫片实现对工件的均匀压紧，避免装夹变形，侧面设置的吊环结构方便夹具的吊装转运与工位调整。设计思路围绕钻孔加工的定位精度、装夹效率、操作便捷性三个核心维度展开，定位结构采用过定位约束保证加工刚性，钻模板采用可拆换设计，可根据不同加工需求更换对应钻套，适配多规格工件的钻孔加工需求，夹紧操作仅需拧紧顶部螺母即可完成装夹，无需复杂操作步骤，可有效降低装夹辅助时间，提升钻孔加工的生产效率，整体结构紧凑，受力路径清晰，各部件无运动干涉，完全满足机械加工工序中钻削加工的工装使用要求。
