RPS定位过程检查控制台工装结构

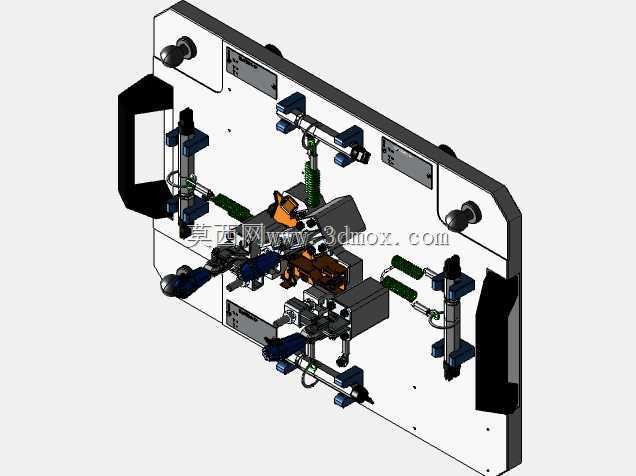

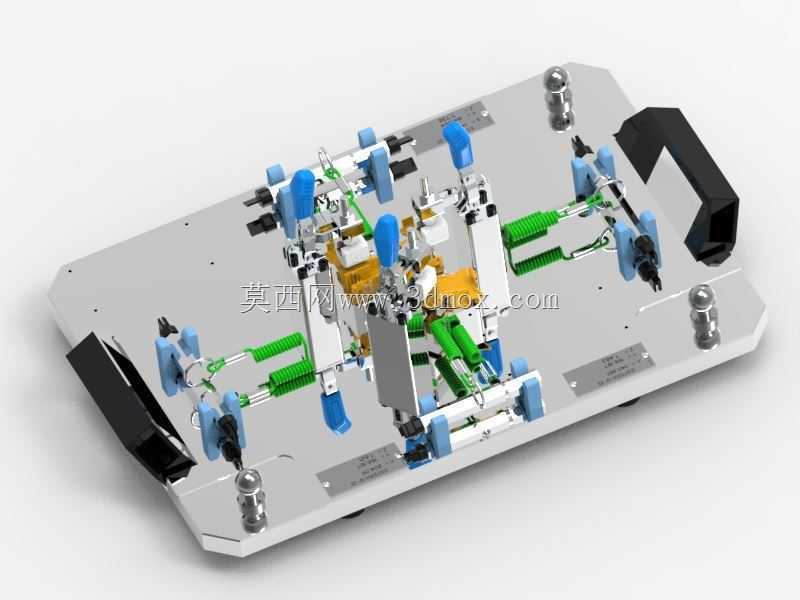

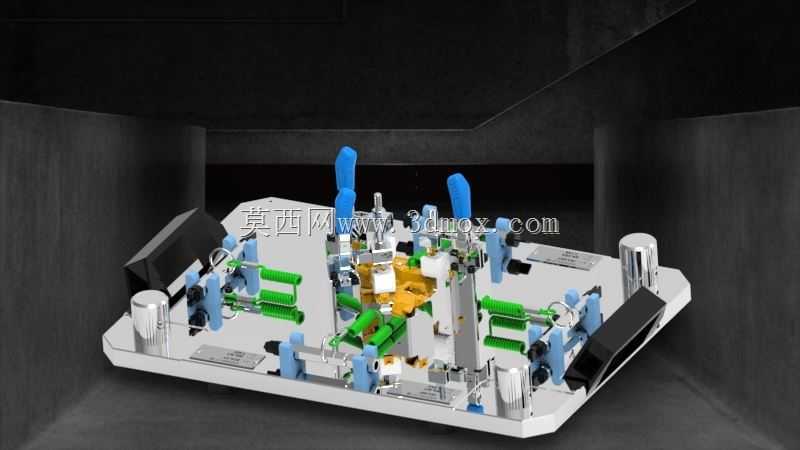

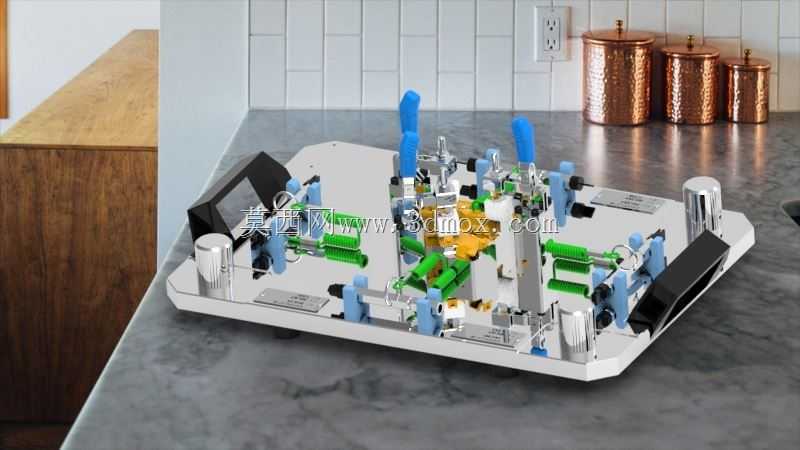

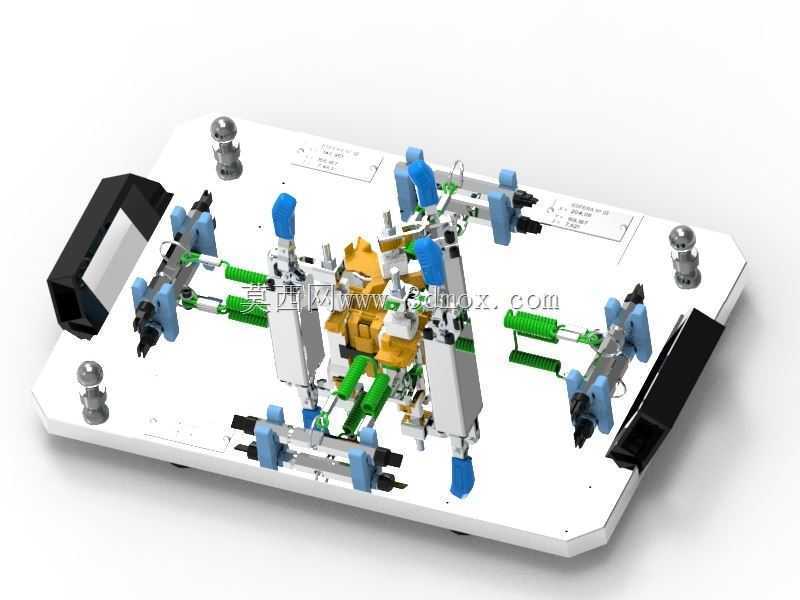

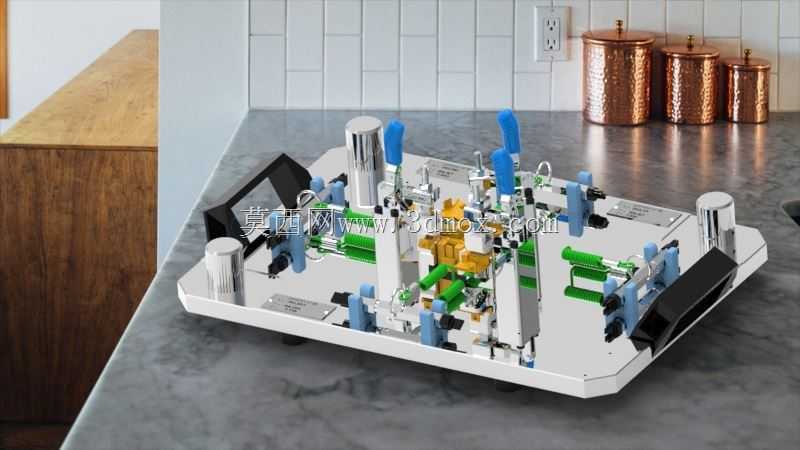

　　这套RPS定位控制台是面向生产制程过程检查场景开发的定位检具工装，核心作用是在零部件加工、装配的流转环节中，依托统一的RPS基准点系统完成工件的快速定位与形位公差校验，避免因基准不统一导致的检测偏差、装夹错位问题，在汽车零部件、精密电子结构件的制程检测环节应用十分广泛。从结构设计逻辑来看，整个工装以硬质铝合金底板作为安装基准面，底板边缘设置的快换式定位销座采用硬化不锈钢材质，可根据不同检测工件的RPS基准孔位置快速更换对应规格的定位销，无需重新加工底板，大幅压缩了多品种小批量生产场景下的检具换型成本。底板上分布的蓝色快夹模块为肘节式压紧结构，压紧行程经过精确计算，压紧点全部对应工件的非加工面与辅助支撑位，既保证装夹后工件无窜动，

　　也不会压伤工件已加工表面，同时压紧操作的开合角度预留了足够的操作空间，操作人员取放工件时不会与夹具体发生干涉。工装两侧设置的黑色高强度工程塑料把手，承重载荷经过校核，可满足检具在不同工位间转运、上线检测的搬运需求，把手安装位置与工装重心重合，搬运过程中不会出现倾斜侧翻的问题。底板上集成的绿色弹性复位组件为检测销的浮动导向结构，当工件定位存在微小偏差时，检测销可通过弹性结构自适应导入工件检测孔，避免刚性碰撞损坏检测销或工件孔位，同时检测销的到位行程可直接反馈对应孔位的位置度是否合格，无需额外搭配量具即可完成快速判定。整个工装的所有功能组件均采用模块化安装设计，所有模块的安装孔位都在底板上做了精准的坐标标注，单个夹钳、定位销、

　　检测组件出现磨损时可直接拆卸更换，无需对整个工装进行返修，日常维护成本极低。从安装边界来看，底板的外形尺寸适配常规检测工作台的安装规格，底部预留的三个基准找平块可快速完成工装在检测平台上的水平校准，校准后重复定位精度可控制在0.02mm以内，完全满足精密零部件制程检测的精度要求。工装的走线槽全部集成在底板背面，检测用的气路、信号线路全部隐藏布置，不会在操作面形成凸起干涉，也避免了生产现场的切削液、粉尘对线路造成腐蚀损坏，适配生产车间复杂的现场使用环境。
