多层喷丸铝铸件吊挂工装结构设计

　　该吊挂结构主要配套喷丸、抛丸类表面处理设备使用，是铝铸件批量表面清理工序中的核心承载工装，日常应用于铝合金压铸件、重力铸造件的表面氧化皮去除、表面粗糙度均匀化、涂层前表面粗化处理等生产场景，适配通过式抛丸机、吊钩式喷丸机等常见表面处理设备的吊挂工位。

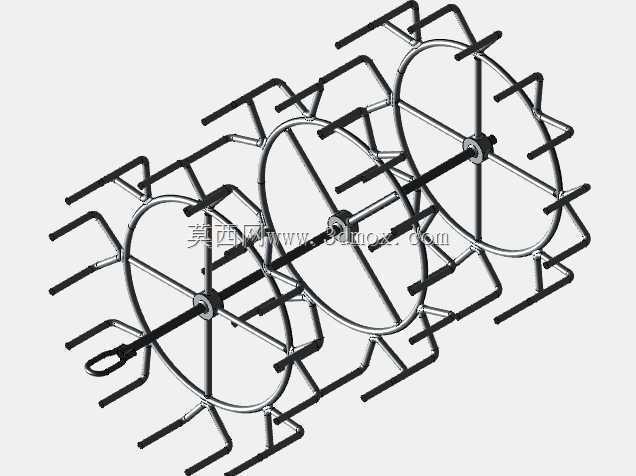

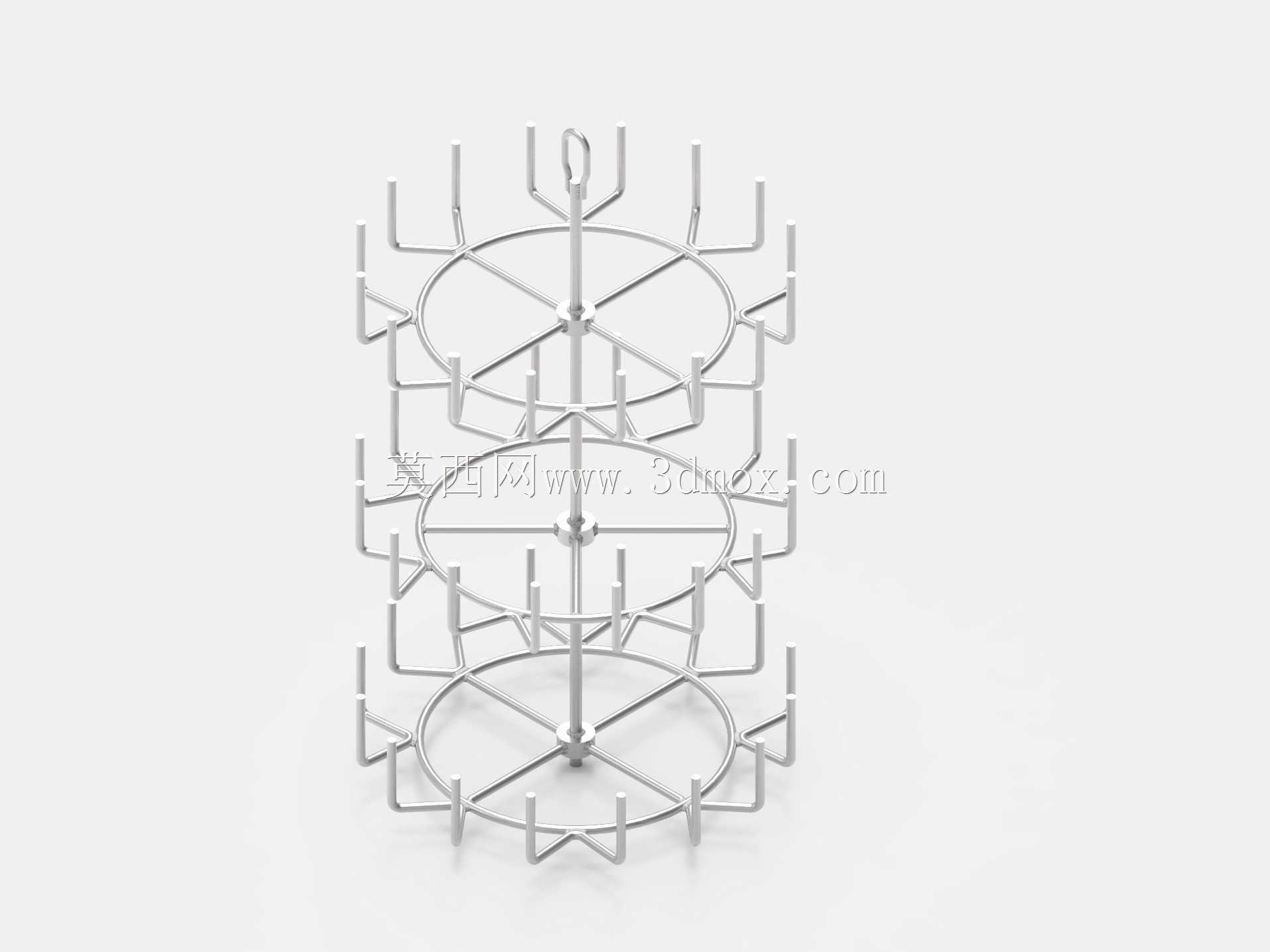

　　整体采用三层环形承载框架同轴串联的结构形式，中心设置通长主支撑杆作为核心受力构件，每层环形框架沿周向均匀分布多组L型挂接爪，单组挂接爪可适配单只中小型铝铸件的挂放，三层结构可同时承载数十件工件同步完成表面处理工序，大幅提升单批次工件处理容量，减少设备空转等待时间。设计过程中优先考虑喷丸作业过程中的丸粒击打受力，所有挂接爪与主支撑杆、环形框架的连接位置均做圆弧过渡强化处理，避免长期受丸粒冲击出现应力集中断裂的问题，同时框架杆件均采用圆截面型材，减少丸粒击打过程中的遮挡面积，保证工件各个挂放位置都能被丸粒充分覆盖，避免出现局部处理盲区。

　　安装边界上，顶部设置单吊环结构，可直接与设备自带的吊钩、旋转挂架快速挂接，适配设备自带的自转机构，作业过程中整个吊架可随吊挂主轴匀速旋转，保证周向所有工件的各个面都能均匀接受丸粒喷射。整体外径控制在常规喷丸设备吊挂工位的允许回转直径范围内，不会与设备内壁、抛头位置发生运动干涉，总高度适配设备处理室的垂直空间，三层挂位的垂直间距经过反复校核，既保证上下层工件之间不会互相遮挡丸粒路径，又尽可能压缩无效垂直空间，提升空间利用率。

　　结构设计上充分考虑铝铸件的装夹便捷性，所有挂接爪均采用向上开口的形式，工件可直接挂放无需额外锁紧机构，装拆单件工件的时间可控制在数秒内，适配批量生产的快节奏上下料需求；同时整体结构无封闭空腔，不会积存丸粒，作业完成后吊架带出的丸粒可直接从杆件间隙回落至设备丸料循环系统，减少丸料损耗与后续清理工作量。主支撑杆与各层环形框架之间采用可拆卸的插接定位结构，可根据处理工件的尺寸灵活调整层间距，或是更换不同挂爪密度的环形层架，适配不同规格铝铸件的处理需求，无需整体更换吊架，降低工装储备成本。所有与工件接触的挂爪位置均做圆角钝化处理，避免挂放过程中刮伤铝铸件的已加工表面，减少工件后续返修工作量。
