单杆式直线液压缸缸筒结构三维设计

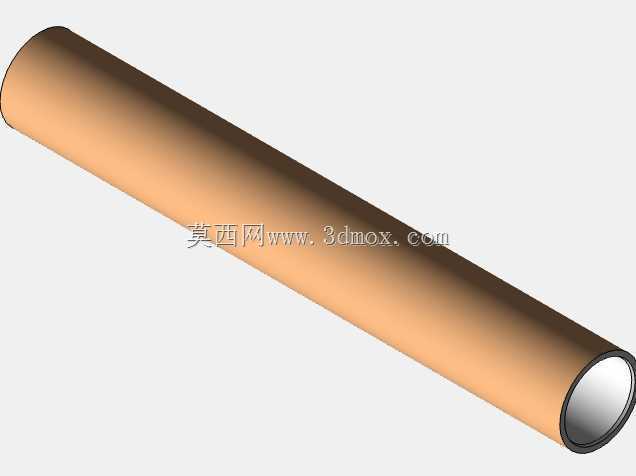

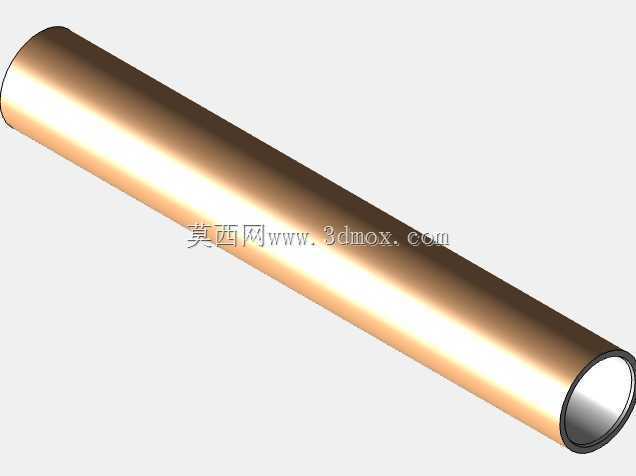

　　在液压传动系统的实际选型与结构设计环节，缸筒作为液压缸的核心承压载体，其结构合理性直接决定整套执行机构的运行稳定性与服役寿命，这款单杆式液压缸的缸筒结构，主要适配中低压工况下的直线往复驱动场景，常见于工装夹具的压紧动作、小型自动化设备的推料工位、物流输送线的挡停机构以及轻型工程机械的辅助动作单元。从结构设计逻辑来看，该缸筒采用等径直筒的成型思路，内壁加工精度控制在满足活塞密封件往复运动的要求范围内，表面粗糙度适配常用的丁腈橡胶、聚氨酯密封件的摩擦特性，避免长期运行出现密封件过早磨损导致的内泄问题；筒身外壁不做额外的异形结构设计，既能够降低原材料的切削加工余量，也方便后续安装时配合法兰、拉杆或者抱箍类固定件完成位置锁定，

　　适配多种不同的安装布局需求。在安装边界的尺寸考量上，该缸筒的径向尺寸预留了足够的密封件安装槽位空间，两端的止口结构可以直接匹配端盖、导向套的装配公差，不需要额外做过渡转接结构，能够减少装配环节的累积误差；轴向长度的设计匹配对应行程的活塞杆伸缩范围，预留了足够的活塞运行缓冲距离，避免活塞运行到行程端点时出现刚性撞击。不同于重型液压缸的厚壁筒身设计，这款缸筒的壁厚取值经过承压计算校核，在满足额定工作压力下的强度要求、径向形变量控制要求的前提下，尽可能控制筒身自重，降低整套执行机构的安装负载，适合安装空间紧凑、对执行件重量有一定限制的设备场景。实际应用中，这类缸筒结构可以配合不同规格的活塞、活塞杆、密封组件组合成完整的液压缸产品，

　　既可以用于固定行程的往复驱动场景，也可以通过调整端盖的安装位置适配小范围的行程调整需求，筒身的光滑外圆面也方便安装磁性开关等位置检测元件，满足自动化设备对执行机构位置反馈的功能需求。设计过程中需要重点关注筒体内壁的圆柱度公差，避免出现锥度、椭圆度超差导致的活塞运行卡滞、密封偏磨问题，同时两端的端面与筒体轴线的垂直度公差也需要严格控制，保证端盖装配后不会出现密封面受压不均导致的外泄问题。
