液压缸用多孔安装式矩形垫板结构设计

　　在液压系统的现场安装布局中，这类矩形安装垫板是液压缸与设备机架衔接的核心过渡零件，常见于冶金产线的工装工位、工程机械设备的液压执行端安装位、自动化液压工作站的执行元件固定场景，承担着载荷分散、安装面适配、定位精度补偿的实际作用。很多现场安装场景里，机架的预装面平面度很难达到液压缸安装的形位公差要求，直接刚性连接会导致缸体受力偏载，长期运行会出现密封件偏磨、活塞杆运行卡滞、连接螺栓疲劳断裂的问题，这类垫板的存在就是为了抵消安装面的形位误差，同时把液压缸工作时的交变载荷均匀分散到更大的机架接触面上，避免局部应力集中造成的机架变形。从结构设计来看，这块垫板采用等厚矩形板材加工，整体外形规整无多余突出结构，

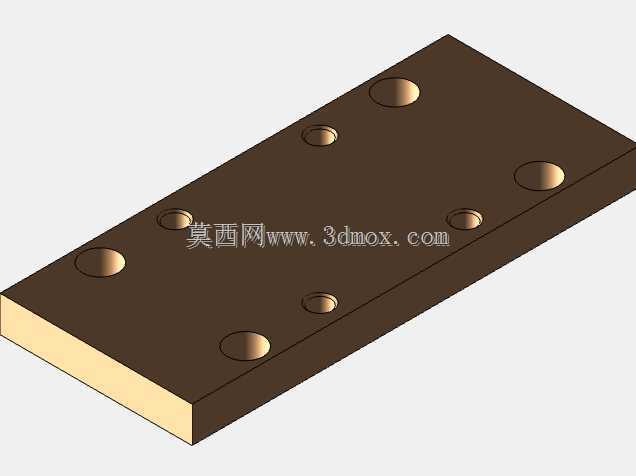

　　八个安装沉孔沿垫板长度方向对称排布，孔位的位置度公差严格匹配标准液压缸的安装孔距，沉孔设计可以让连接螺栓的头部完全沉入垫板内部，不会出现突出结构干涉相邻管路或其他元件的情况，垫板的上下两个接触面都做了精加工处理，表面粗糙度控制在适合液压元件安装的区间，既可以保证连接时的贴合度，又能避免接触面过于光滑导致预紧力不足出现滑移。设计阶段首先要匹配对应型号液压缸的安装边界尺寸，垫板的长度和宽度要比液压缸的安装法兰单边留出足够的余量，保证螺栓安装时有足够的操作空间，同时垫板的厚度要根据液压缸的额定输出推力计算，确保在最大推力载荷下垫板的弯曲变形量控制在允许范围内，不会因为垫板变形影响液压缸的运行同轴度。孔位排布时要避开液压缸的油口位置，

　　同时兼顾机架侧的安装筋板位置，让每个连接螺栓的压紧力都能落在机架的刚性支撑区域，避免出现悬臂压紧的情况。实际选型使用时，要先核对垫板的孔位间距与待安装液压缸的安装孔距完全一致，同时确认垫板厚度对应的载荷承载能力匹配液压缸的最大输出力，安装时要在垫板与机架、垫板与液压缸法兰的接触面之间涂抹薄薄一层密封脂，既可以填充接触面的微观不平度，又能防止长期使用后接触面出现锈蚀，后期维护拆卸困难。这类垫板的建模过程中，要重点保证沉孔的深度与直径匹配对应规格的内六角螺栓，孔口的倒角要符合机械加工的工艺要求，避免加工时出现崩边，同时所有棱边都要做去毛刺处理，防止安装时划伤操作人员或者损坏密封元件。
