离心风机叶轮蜗壳壳体结构三维设计

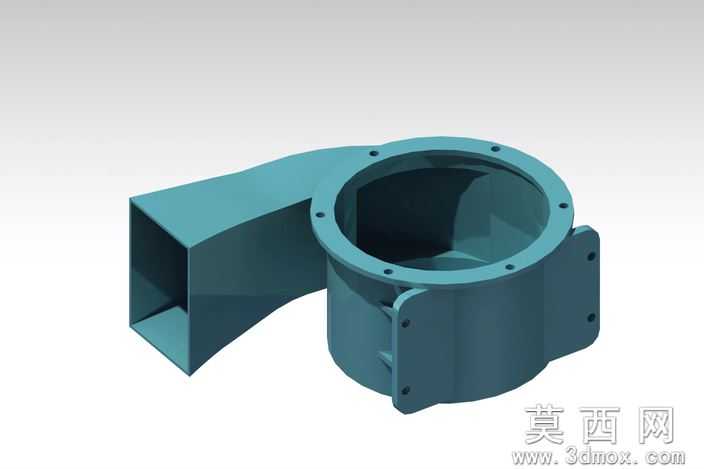

本模型为离心式通风机的核心壳体部件即叶轮蜗壳，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循离心风机气动设计的型线规范，对蜗壳的螺旋渐扩流道进行了精准的曲面拟合，保证流道内壁光滑过渡无突变折角，可有效降低气流在壳体内的沿程阻力与局部涡流损耗。模型整体采用一体式实体建模逻辑，主体为蜗形卷绕的中空腔体结构，一侧延伸出矩形截面的出风口，出风口端面做了平整的安装贴合面设计，可与后续出风管路实现紧密对接；腔体上端为圆形开口结构，沿开口周向均匀布置了多个螺栓安装孔，用于匹配风机端盖的安装定位，保证腔体上端的密封性能；腔体两侧对称设置了带安装孔的固定支耳，支耳与腔体主体做了加强筋过渡处理，可提升支耳的结构强度，避免安装受力时出现应力集中导致的结构变形。建模过程中对各安装孔的位置度、孔径尺寸做了参数化约束，可根据不同功率规格的风机参数快速调整对应尺寸，适配不同直径的叶轮安装需求；模型的材质渲染采用哑光工业青灰色金属质感，还原了实际铸件壳体的表面质感，对各安装面、孔位的边缘做了倒角处理，还原实际机加工的工艺细节，避免锐边结构。设计过程中重点考量了蜗壳的气动性能与结构强度的平衡，螺旋流道的截面变化率经过反复校核，既保证气流在壳体内完成动能到压力能的高效转换，又控制壳体整体壁厚均匀，避免铸造过程中出现缩孔、壁厚不均的工艺缺陷；支耳的安装孔位置经过受力仿真校核，可承受风机运行过程中的振动载荷，保证长期运行的结构稳定性。模型的各结构特征均保留了可编辑的建模历史，可根据实际生产需求调整壁厚、安装孔位尺寸、出风口角度等参数，适配不同应用场景的风机设计需求，可直接用于后续的工程图导出、气动仿真分析、结构强度校核以及3D打印样件验证等工作。
