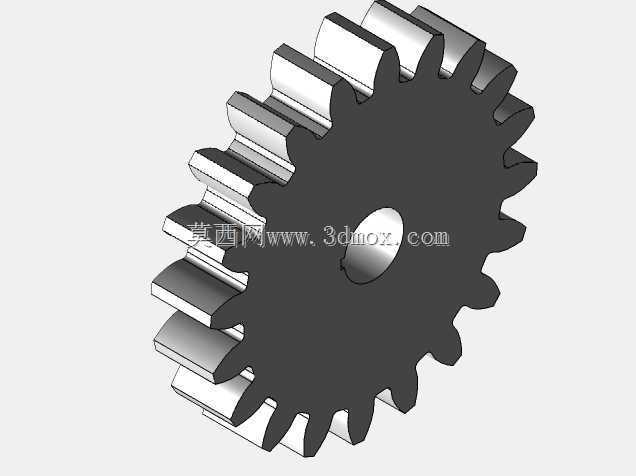

温度适配型直齿传动齿轮结构设计

　　这款直齿传动件的设计，最初是针对宽温域工况下的交流稳压设备传动链路做的适配优化，在常规直齿轮的啮合逻辑基础上，调整了齿廓修形量与中心孔安装公差，解决了传统齿轮在设备内部温度波动时，因热胀冷缩带来的啮合间隙变化、传动卡滞问题。从实际应用场景来看，这类直齿轮多用于稳压设备内部的调压机构传动链路，负责将伺服调节端的扭矩平稳传递到调压碳刷滑动组件，也可通用在中小载荷的平行轴传动场景，比如小型工装的进给传动、低压配电设备的调节机构中，适配转速区间在每分钟100转到500转之间，传动效率能稳定保持在0.96以上，相比斜齿轮没有轴向力，对支撑轴承的载荷要求更低，能简化安装端的支撑结构设计。

　　设计过程中首先确定了齿形参数，采用标准渐开线齿形，压力角取常规20度，齿顶高系数取1，保证啮合重合度在1.2以上，避免传动过程中出现脱啮、冲击的问题；中心孔采用基孔制公差设计，配合常用的过渡配合公差带，既保证安装时的同轴度要求，也方便后期维护拆卸。齿宽的设定结合了实际传递扭矩的大小，在满足载荷要求的前提下控制齿宽尺寸，避免齿向载荷分布不均带来的偏磨问题，齿端做了小尺寸倒角，既去除加工毛刺，也能在装配入齿时起到导向作用，减少装配过程中的齿面磕碰损伤。

　　安装边界上，这款齿轮的轴向定位依靠轴肩与孔用挡圈配合实现，齿轮端面到轴肩的预留间隙控制在0.1毫米到0.2毫米之间，既允许温度变化带来的微小轴向伸缩，也不会出现轴向窜动过大影响啮合精度的问题。齿面的粗糙度要求控制在Ra1.6以内，减少啮合过程中的摩擦损耗，降低运行噪音，齿轮基体的选材可根据实际工况调整，常规工况下采用45号钢调质处理即可满足强度要求，若用于高湿度、有腐蚀风险的场景，也可替换为不锈钢或者工程塑料材质，模型中预留了足够的参数调整空间，方便设计人员根据实际载荷、转速需求修改模数、齿数、齿宽等核心参数，不需要重新搭建齿形基础模型，能大幅缩短同类型传动件的设计周期。在实际装配验证中，这款齿轮的啮合侧隙控制在0.05毫米到0.1毫米之间，正反向传动的空程量小，能满足调压机构的精准调节需求，不会因为传动间隙过大导致调压精度不足，运行过程中齿面接触斑点沿齿高方向占比不小于40%，沿齿宽方向占比不小于50%，符合通用齿轮传动的精度要求，不需要额外做跑合工序就能直接投入使用。
