木工手摇式手动钻孔机三维结构设计

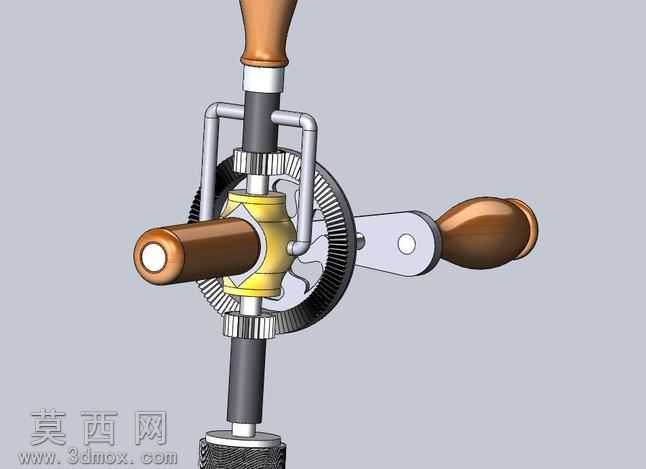

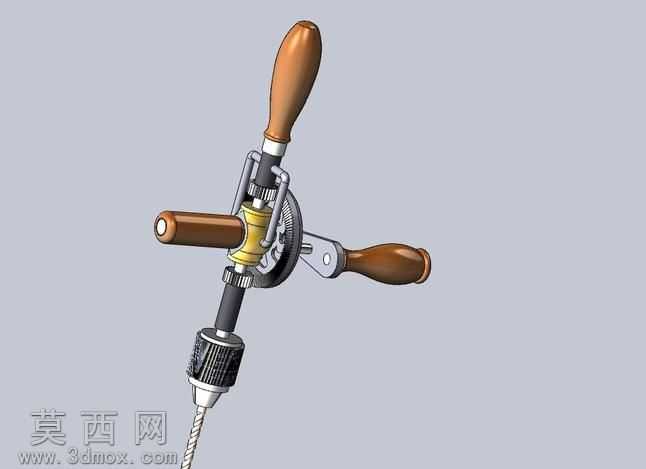

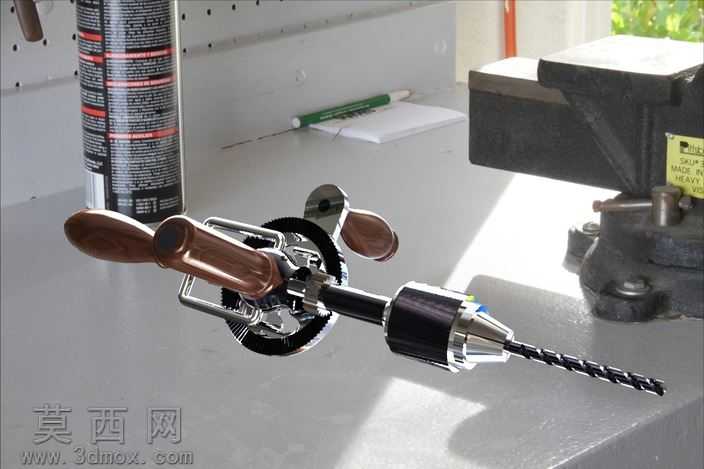

本作品为木工工程场景使用的手动钻孔机三维建模作品，整体采用三维参数化建模软件完成全零件建模与总装配合，完整还原了传统手摇钻的机械传动结构与外观细节。建模过程中首先对产品的功能逻辑进行拆解，将整体结构划分为握持支撑组件、齿轮传动组件、进给施压组件、钻夹装夹组件四个核心模块，逐个完成零件的草图绘制、特征拉伸与细节修饰。针对核心的锥齿轮传动结构，建模时严格按照传动比参数完成齿形的参数化绘制，保证大直径从动齿轮与小直径主动齿轮的啮合间隙符合实际装配要求，还原手摇输入带动钻轴高速旋转的传动逻辑；握持部分的木质手柄采用曲面建模方式完成弧面过渡，还原实木手柄的贴合握持的人体工学弧度，金属结构件分别赋予不同的金属材质，其中传动齿轮、机架框架采用哑光镀铬钢材材质，主轴、夹头等受力部件赋予高碳钢深色金属质感，木质手柄赋予带自然纹理的实木材质，底座施压顶块赋予防滑橡胶材质，通过材质区分清晰展现不同部件的功能属性。装配阶段严格按照实际机械装配逻辑添加配合约束，保证手摇曲柄可绕固定轴顺畅转动，齿轮啮合传动无干涉，顶部施压手柄可沿主轴方向滑动进给，钻夹头可随主轴同步旋转，完整还原手动钻孔作业时，一手握持侧握柄、一手转动摇柄、同时按压顶部手柄实现进给钻孔的完整动作逻辑。设计过程中充分参考传统木工手摇钻的成熟结构，在保证结构还原度的同时对部分易干涉的边角做了圆角优化，既保留了传统手动工具的复古质感，也保证三维模型的结构合理性，可用于手动工具结构教学、传统木工工具科普展示等场景，模型细节完整，各部件拆分清晰，可直接用于渲染出图、结构拆解演示等用途。
