链排式皮带栅条铆接压装工作台

　　这套链排式工作台主要服务于马铃薯、甜菜等根茎类作物收获机械的输送皮带栅条铆接工序，属于收获机输送部件装配环节的专用工艺装备。在整机制造现场，输送皮带与栅条的连接质量直接决定链排在田间作业时的承载能力与运行寿命，栅条一旦松动或错位，会造成薯块、甜菜块根在输送过程中卡滞、掉落，甚至撕裂皮带。该设备正是围绕这一装配痛点展开结构设计，将原本依赖人工对位、手持电镐冲铆的离散作业，整合为可在长行程工作台上连续完成的半自动化铆接流程。

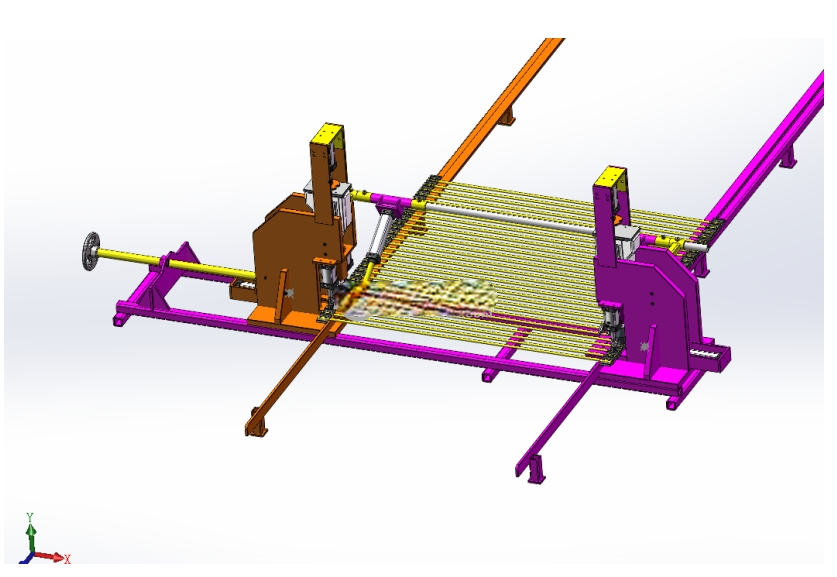

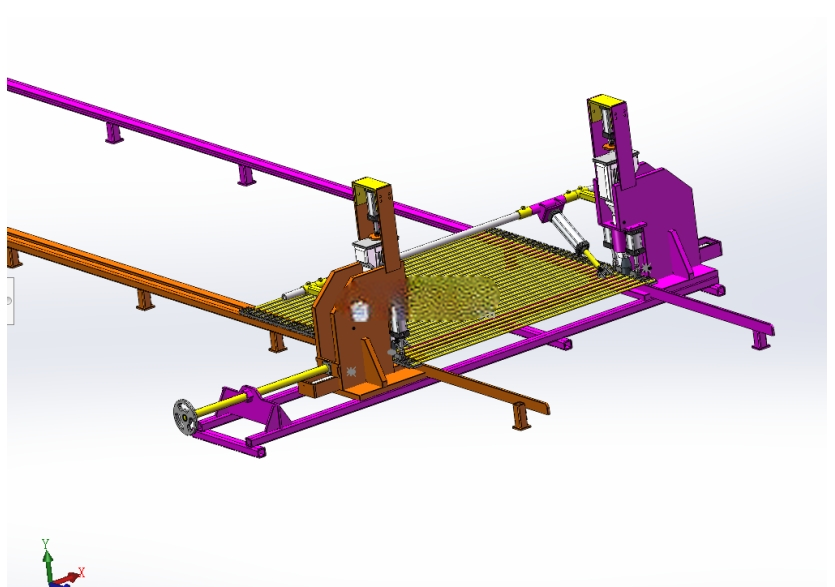

　　从整体布局看，设备采用龙门跨骑式双机头结构，两套铆接主机分别布置在链排两侧的纵向导轨梁上，可沿紫色长导轨方向同步或独立移动。底部框架由型钢焊接而成，橙色纵向梁与紫色横梁构成稳定的床身基础，框架支腿按间距分布并预留地脚调节面，保证长跨距工作台在满负载冲铆时的刚性。工作宽度设计为可调结构，通过两侧机头的横向位置调整以及栅条定位工装的换型，能够适应不同幅宽输送皮带的装配需求，这一点对多品种收获机共线生产尤为重要。

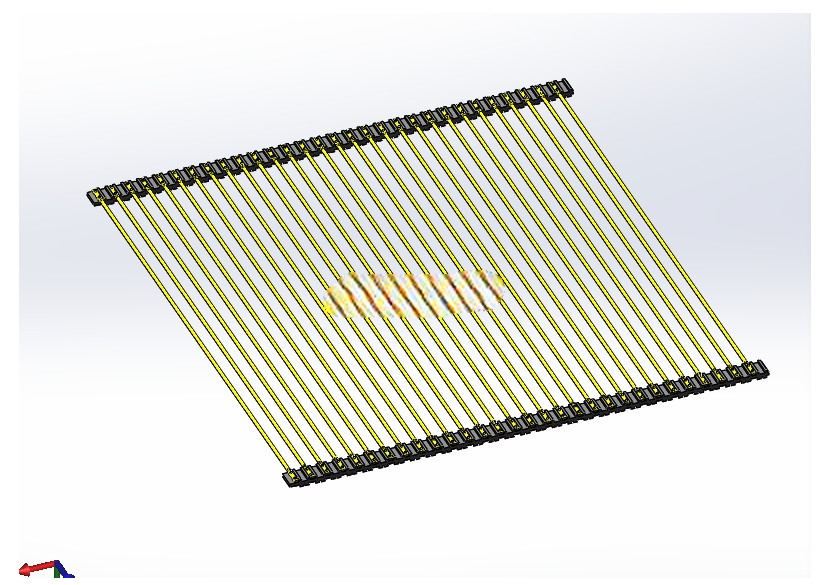

　　工作时，待铆接的输送皮带平铺于中间栅条支撑面上，栅条按节距排布在皮带指定位置。链排两端设置自动压紧机构，由气缸驱动压块将皮带与栅条牢牢贴紧，消除冲铆瞬间的反弹与位移。每个铆接机头配置一台电镐作为高频冲击动力源，电镐竖直安装在紫色立柱滑台上，配合多种气缸完成栅条送进、铆钉对位与压铆动作。气缸还负责链排的自动推送，完成一个铆接节拍后将工件步进前移，使下一组栅条进入铆接位，形成连续作业节奏。

　　结构设计上，机头滑台采用导轨导向，移动阻力小且重复定位稳定；电镐与冲头之间设置缓冲与导向套，避免高频冲击时机头偏摆。黄色箱体为电镐提供安装与防护，立柱上的手动调节手轮用于粗调冲头高度，适应不同厚度栅条与铆钉规格。两侧黑色箭头区域对应图片浏览切换控件，并非设备本体结构；床身端部的手轮与传动轴则用于手动微调机头位置或检修盘车。

　　安装边界方面，设备沿长度方向延伸较长，导轨梁两端需留出机头行程极限位置与维护空间，宽度方向要保证皮带上下料及操作人员站位，地基应能承受电镐高频冲击产生的振动，建议在支腿处加装减振垫并做局部硬化处理。气路需接入稳定压缩空气，各气缸动作通过阀组集中控制，电镐供电与气路管线沿拖链或梁内侧敷设，避免随机头移动拉扯。

　　从工艺角度看，该工作台把压紧、送进、冲铆、步进几个动作耦合在同一机架上，栅条铆接一致性明显优于纯手工作业，冲铆力通过机架与压紧机构形成内力闭环，减少了对地基的冲击依赖。对于结构工程师而言，建模时需重点关注长导轨梁的挠度、焊接机架的冲击疲劳、机头滑台的导向精度以及气缸压紧力与电镐冲铆力的匹配关系；运动仿真中应验证两机头同步移动、链排步进与压紧动作的时序，防止干涉。整体方案贴合农机装备制造中长尺寸柔性输送件装配的实际工况，是收获机械焊装装配线上针对性较强的专用工装。
