轮毂平面度激光在线检测工作站

　　这套设备面向汽车轮毂加工后的形位公差检测环节，典型部署在机加工线末端、热处理后流转段或成品入库前的质检工位。轮毂属于回转类薄壁零件，铸造或机加工后端面容易出现翘曲、局部凹陷、弧面偏差等问题，传统人工用塞尺、百分表抽测效率低且一致性差，因此采用激光位移传感器配合旋转工装进行非接触式全周扫描，能够在节拍内完成端面平面度或弧面轮廓的数据采集与判定。

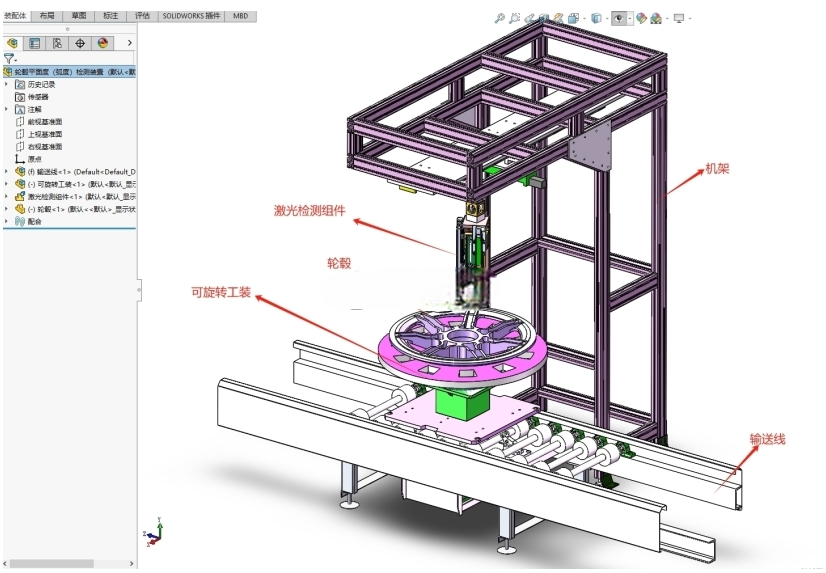

　　设备整体由龙门机架、激光检测组件、轮毂可旋转工装和输送线四部分构成。输送线采用倍速链或辊道形式，承担工件的自动流入、定位和流出。工件到达检测位后，由阻挡机构限位，顶升或夹紧机构将轮毂抬离输送面，使旋转工装与工件建立稳定的测量基准。这样做的好处是避免输送链的振动和间隙直接传递到测量过程，同时让轮毂能够绕自身轴线平稳回转。

　　旋转工装位于设备下部中心位置，台面设置与轮毂中心孔或轮辐形态相适配的定位、支撑结构。建模时需要重点关注回转中心、支撑面和工件基准面之间的同轴度与平行度。工装下方布置驱动单元，可采用伺服电机搭配减速机，通过同步带或直连方式带动转盘旋转。转盘转速不宜过高，需兼顾采样密度与传感器响应频率；在实际控制中，通常按角度触发采集，使一圈内形成均匀分布的测点云。

　　激光检测组件安装在龙门横梁上，位置对应轮毂上端面或轮缘区域。检测模块以激光位移传感器为核心，通过传感器相对于工件表面的距离变化，换算出端面高度轮廓。传感器支架设计成可调节结构，便于根据不同轮毂规格调整测量高度、照射角度和水平位置。对于平面度检测，传感器轴线应尽量垂直于被测端面；对于弧面或轮缘轮廓检测，则需要结合测点半径和旋转角度建立极坐标数据关系。

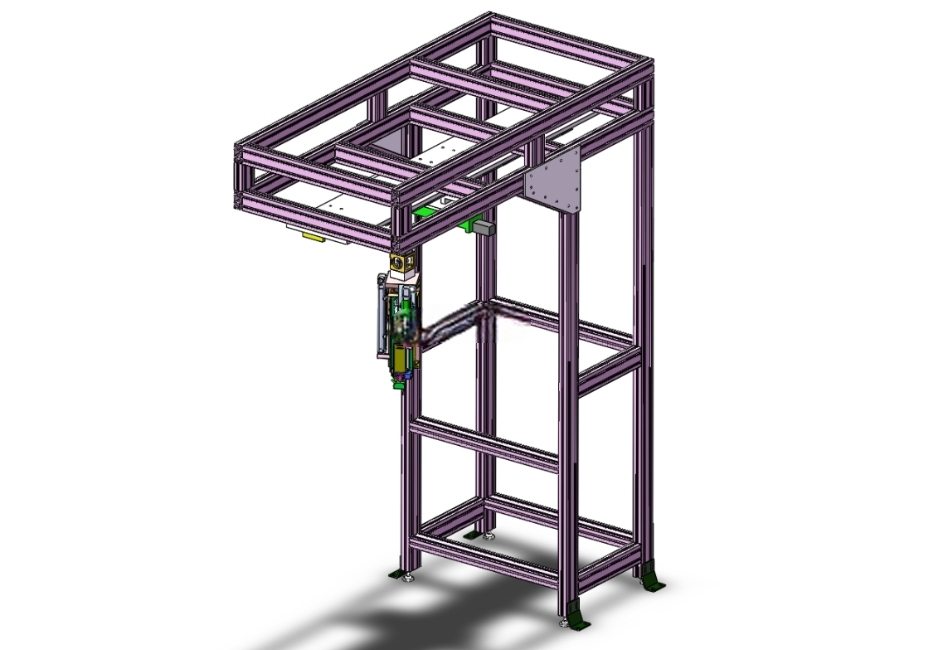

　　龙门机架采用方管焊接或铝型材框架结构，主要作用是为检测头提供高刚性支撑。机架立柱与横梁之间设置加强板和三角支撑，减少传感器在设备运行中的晃动。框架顶部预留安装线槽、传感器调节板和拖链空间，侧面布置电气元件安装板。三维结构设计时需要校核检测头维护空间，保证传感器标定、镜头清洁和线缆插拔都有操作余量。

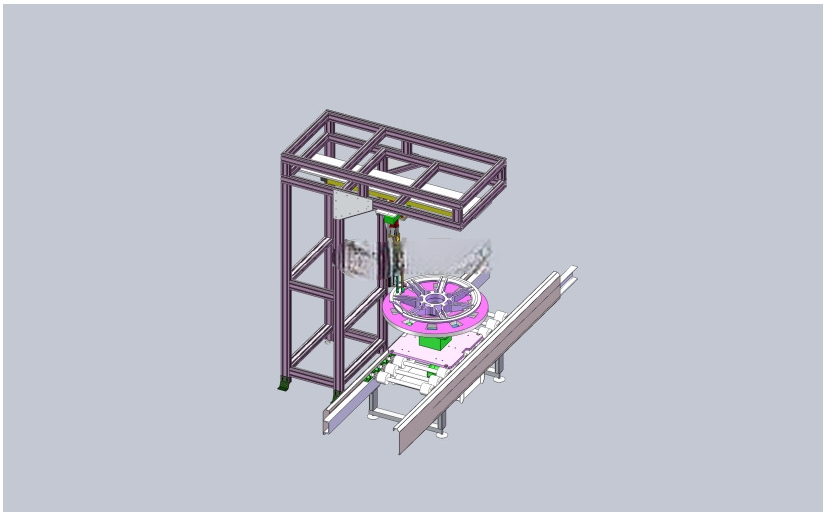

　　从外形与安装边界看，设备长度主要由输送线进出段决定，宽度取决于轮毂最大外径、防护范围和人员操作侧距离，高度则由龙门框架、传感器升降调节量以及轮毂吊装高度共同决定。布局时应保证工件进出方向与车间物流方向一致，检测工位两侧留出检修通道；旋转工装周围需要考虑防护范围，避免人员在自动运行时进入测量区。若接入自动线，还需在入口、出口预留与前后段输送机对接的安装孔和高度调节脚杯。

　　结构设计的核心思路是把“输送定位”和“测量回转”解耦。输送线只负责物流，检测时由独立工装建立基准；激光头固定在高刚性框架上，工件旋转完成扫描。这种方案结构清晰、控制逻辑简单，也便于扩展多规格轮毂。换型时通常只需更换定位盘、调整传感器高度和调用对应检测程序，不需要对主机架进行大规模改动。

　　建模过程中需要特别处理几处细节：一是顶升机构与输送辊道之间的避让关系，保证工装上升时不与链道、辊筒干涉；二是激光头下方测量区域不能有遮挡，线缆和拖链应从横梁后侧走线；三是旋转台支撑面要有足够的平面度，否则工装误差会叠加到测量结果中；四是机架底部脚杯、输送线支腿和防护板的安装位置要统一协调，避免现场装配时出现基准冲突。

　　在功能实现上，设备可完成工件自动到位、夹紧定位、旋转扫描、数据采集、合格判定和下料流转。传感器采集到的高度信号经控制系统处理后，可拟合端面轮廓，计算最高点、最低点、平面偏差及周向波动。若测量结果超出阈值，设备可给出报警或标记信号，便于后续剔选。对于多品种生产线，还可通过保存不同轮毂直径、端面宽度和检测半径参数，实现配方化调用。

　　该模型对自动化检测设备设计人员具有较强参考价值，尤其适合理解在线检测工位中输送、定位、回转、传感测量和机架支撑之间的配合关系。结构上没有采用复杂多轴联动，而是利用工件自身回转完成轮廓扫描，降低了成本和控制难度，同时满足轮毂类零件平面度、弧面偏差的快速检测需求。
