纽扣类工件尺寸外观一体化检测设备结构

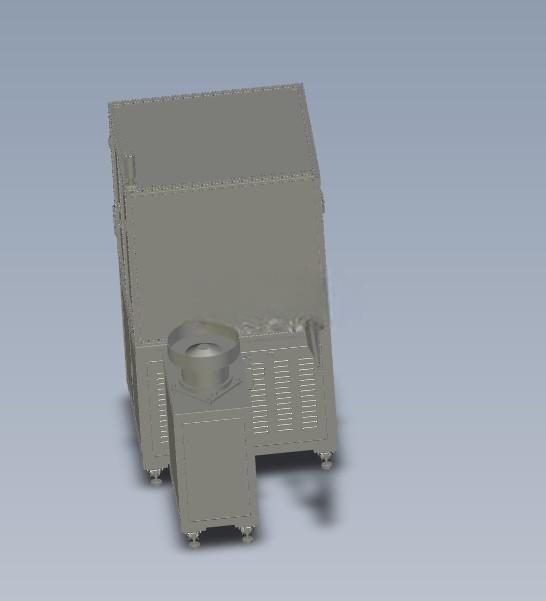

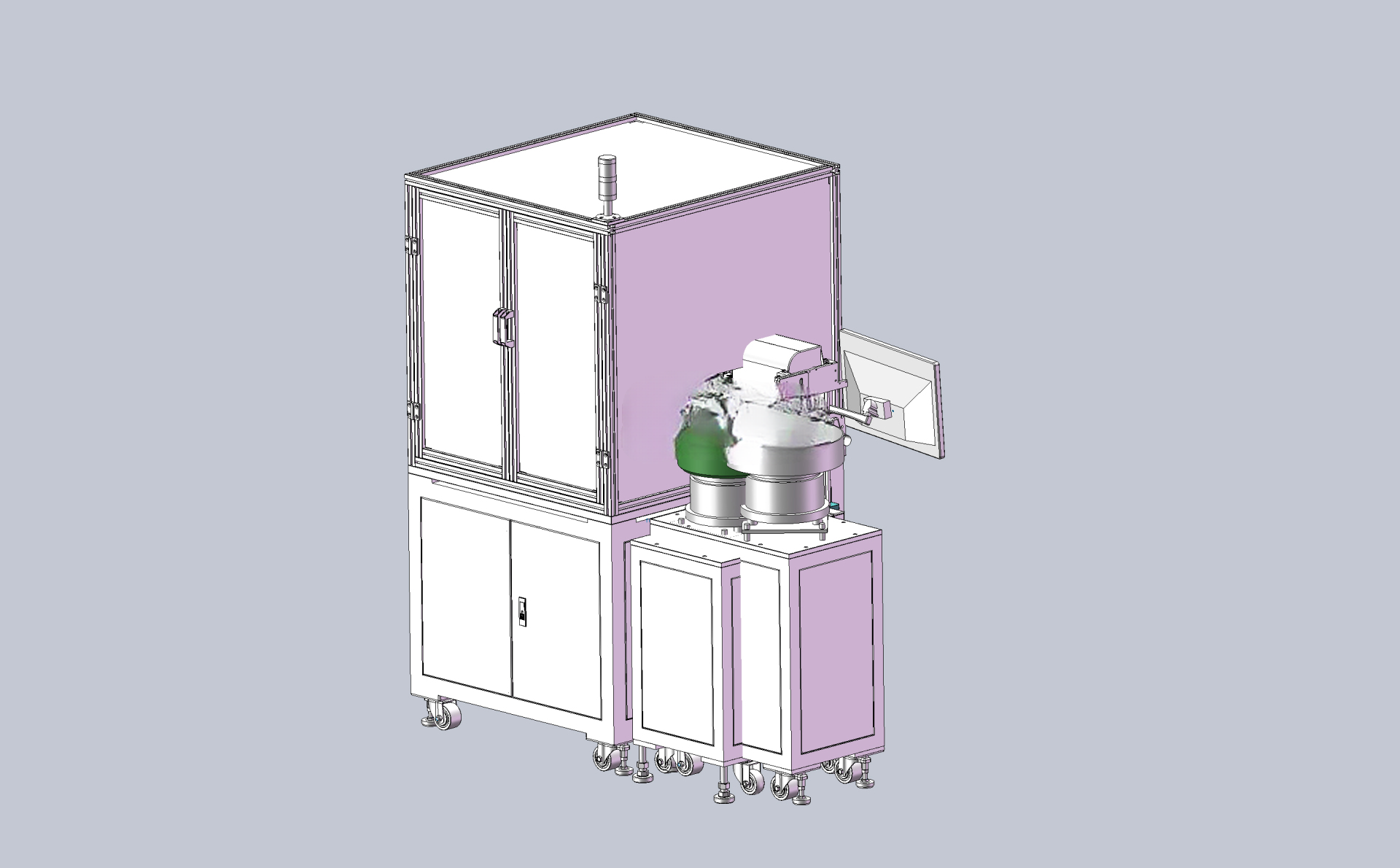

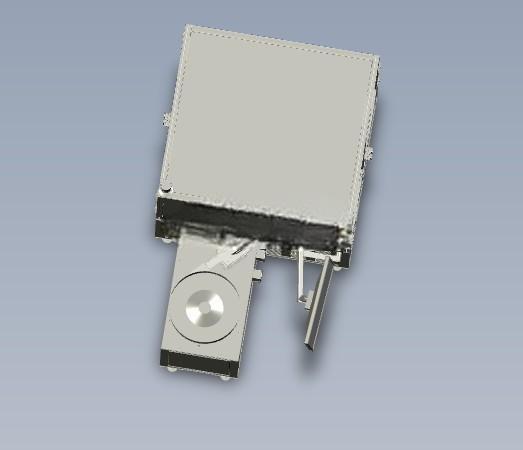

　　这套检测设备的结构设计，核心瞄准纽扣类小尺寸轻工零件的全项质检需求，在小零件批量生产的车间场景里，这类设备通常布置在注塑成型、表面处理工序的后端，对接成品分拣工位，替代传统人工目视+卡尺抽检的作业模式，解决小零件批量检测时效率低、漏检率高、判定标准不统一的实际问题。从整体布局来看，设备采用分体式结构设计，主柜体为检测核心单元，集成光学成像、光源系统、工件定位、运算控制模块，侧置的辅柜为上料与初步理料单元，两部分柜体底部均配置可调脚轮与支撑脚，既方便车间内的工位移位调整，也能在设备就位后调平锁止，抵消地面不平整带来的成像偏差，整套设备的安装边界预留了前后各800mm的操作维护空间，侧面预留300mm的走线与散热间隙，

　　无需额外做地基固定，适配普通生产车间的地面承重要求。功能层面，设备可覆盖纽扣类零件的全维度检测需求，外径尺寸检测采用远心镜头成像配合标定算法，规避普通镜头的透视畸变带来的测量误差，平面度、总高、变高这类形位公差检测，通过多角度光源补光结合线激光扫描完成数据采集，外观缺陷类的检测项，包括表面破损、裂痕、残缺、压伤、发绿、色差、LOGO印刷偏差、变形等问题，通过多工位分角度成像，搭配预设的缺陷判定阈值完成自动分拣，检测节拍可匹配常规纽扣生产线每分钟数百件的产出速度，检测数据可同步对接生产管理系统，方便后续做工艺缺陷溯源。设计思路上，整套结构优先考虑光学检测的稳定性要求，主柜体采用封闭式框架结构，避免车间环境光对成像效果的干扰，

　　柜体侧面开设散热格栅，内部预留光源控制器、工控机的安装位，走线全部采用内部线槽排布，避免外露线缆干扰工件传输路径；上料辅柜采用振动盘上料的结构逻辑，将无序堆放的纽扣工件逐一排序后送入检测工位，出料端对接检测工位的定位治具，保证每个工件进入检测区域时的姿态一致，减少因工件摆放偏差带来的误判。设备的操作面板设置在主柜体侧上方，符合站立操作的人机工程高度，柜门采用快拆式铰链结构，方便后期维护时更换光源、校准镜头，所有外露的结构边角都做了倒钝处理，避免车间操作人员磕碰受伤。在实际产线适配中，这套结构可根据不同规格纽扣的尺寸范围，快速更换定位治具与调整光源参数，无需对主体框架做改动，能覆盖绝大多数常规服饰纽扣、工艺纽扣的检测需求，相比通用型光学检测设备，这种针对纽扣类零件定制的结构，省去了不必要的多尺寸兼容冗余，在检测效率和判定准确率上更适配细分品类的生产场景。
