实心滚子链与链轮传动组件

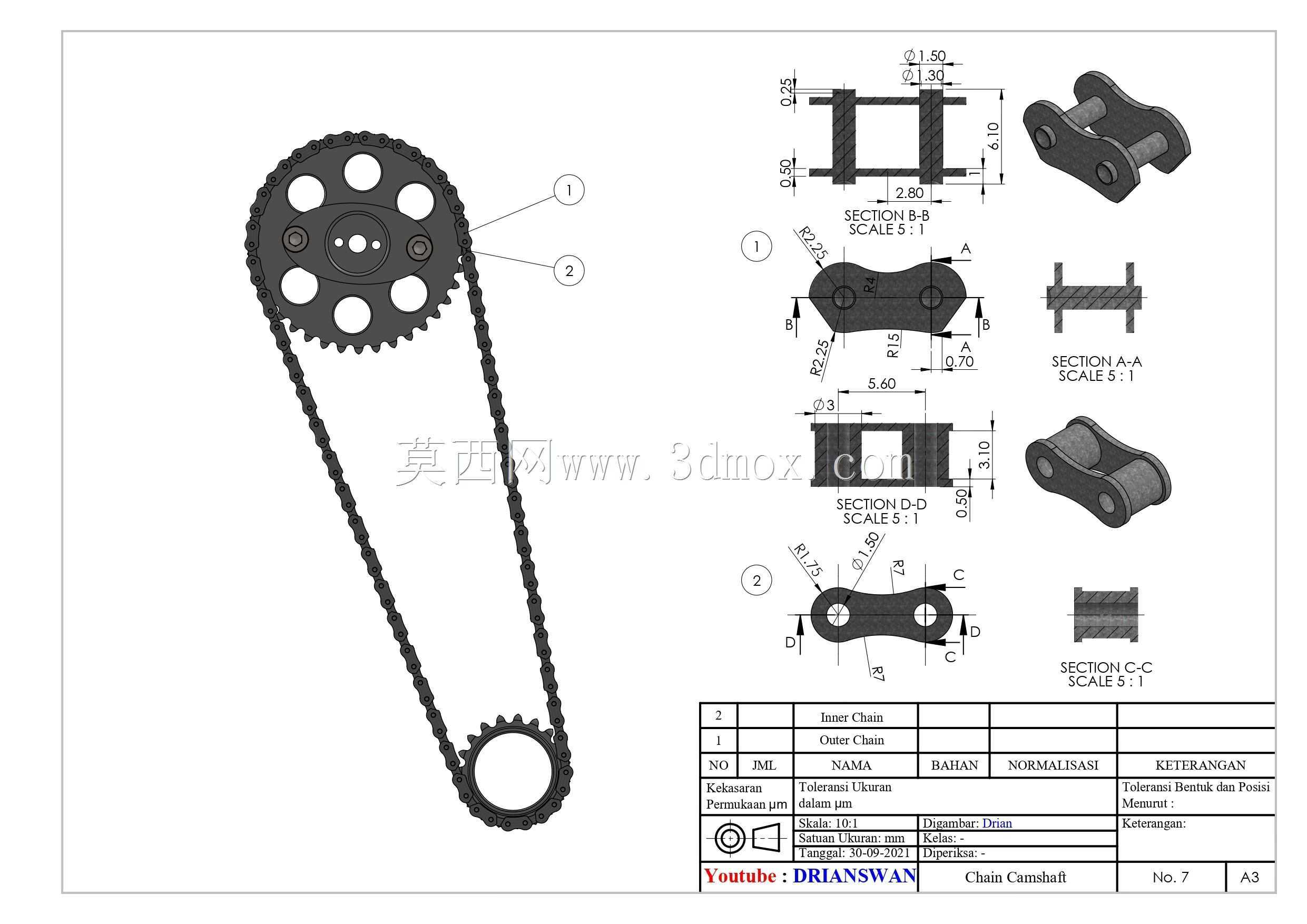

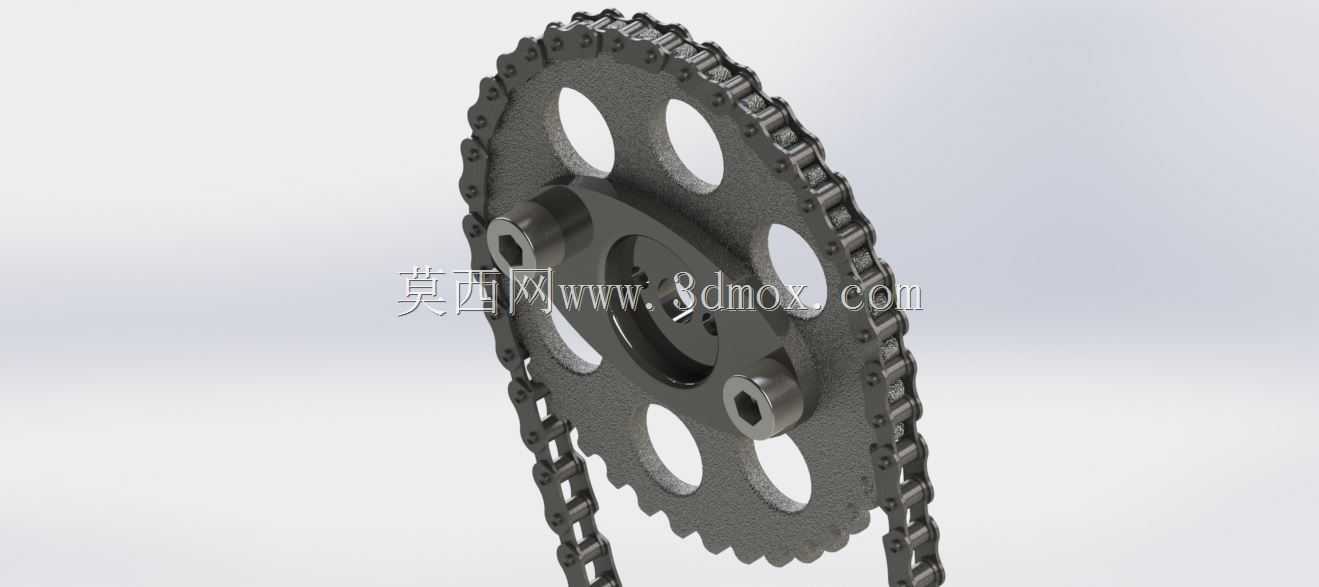

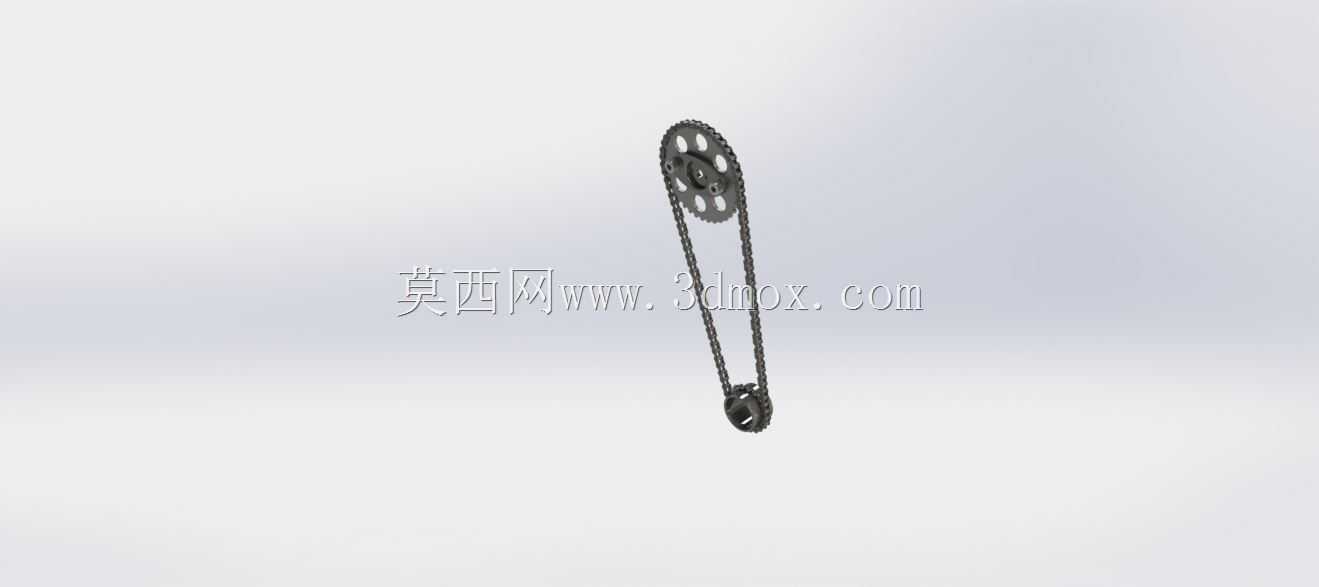

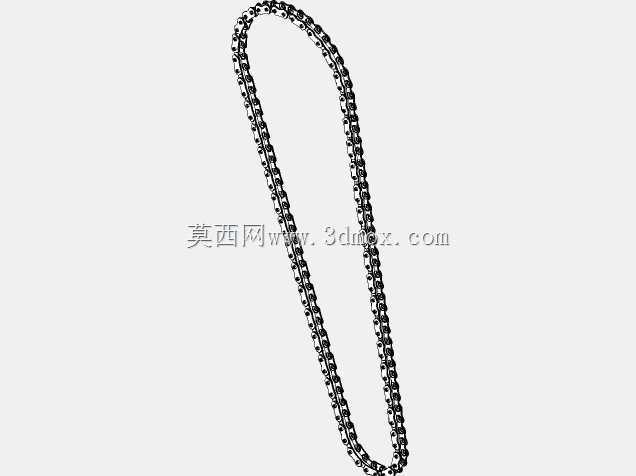

　　这套传动组件围绕链传动的实际布置需求搭建，主体包含实心结构滚子链、带减重孔的从动链轮、同轴安装的凸轮轴以及轴端锁紧构件，可直接用于小功率动力传递场景的结构校核与运动模拟。链轮采用盘式结构，轮缘加工出与链节啮合的标准齿形，腹板沿圆周均匀开设六个圆形减重孔，既降低回转件自身惯量，又保留轮辐足够的抗弯抗扭截面；中心轮毂做加厚处理，预留与凸轮轴配合的通孔，轴端通过内六角圆柱头螺钉完成轴向锁紧，防止链轮在交变载荷下出现窜动。链条选用实心滚子链构型，链板、滚子、销轴均按实体建模，啮合段完整包覆链轮约半周，两侧悬垂段自然向下延伸，还原链传动正常安装时的松弛边状态，避免过度张紧带来的附加弯矩。

　　从应用场景来看，这类链传动常见于内燃机正时系统、小型输送线、轻工机械的动力分路以及工装夹具的同步驱动机构。相比带传动，链传动不会出现弹性滑动，平均传动比准确，能在油污、粉尘较多的车间环境下长期工作；相比齿轮传动，它对中心距的容忍度更高，两轴不需要严格保证中心距公差，远距离传递动力时结构更简单。建模时特意保留了链节与链轮齿槽的啮合间隙，运动仿真中可以直观看到滚子依次进入、退出齿槽的过程，也能检查链条在变载荷下的多边形效应——即链速随链轮转角产生的周期性波动，这对后续选配张紧轮、确定许用转速很有参考价值。

　　安装边界方面，链轮的轴向定位依靠轮毂端面与轴肩贴合，径向通过孔轴配合传递扭矩；凸轮轴在链轮内侧集成了盘形凸轮轮廓，轴上还加工出与从动件接触的偏心圆柱面，可同步完成直线往复动作的驱动，这种把链轮与凸轮做在同一根轴上的布置，能减少一级减速，让整机布局更紧凑。设计时需要重点核对三个尺寸关系：一是链条包角，小链轮侧包角不宜过小，否则同时啮合的齿数太少，容易出现跳齿；二是悬垂段的垂度，垂直或倾斜布置时要预留张紧调节空间；三是链轮腹板减重孔与凸轮外轮廓的干涉距离，避免回转过程中凸轮与孔边发生碰撞。

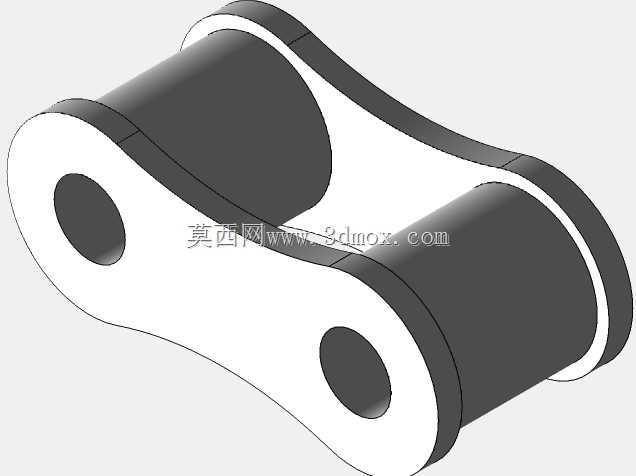

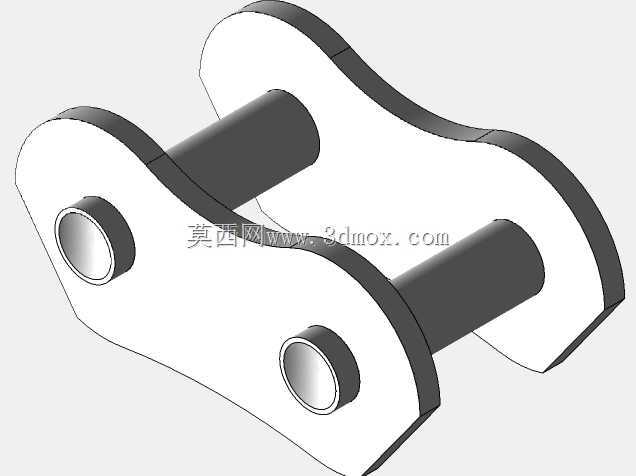

　　结构细节上，链板采用冲压成型的扁平轮廓，销轴两端与外链板做压合固定，内链板与套筒过盈配合，滚子可绕套筒自由转动，啮入链轮齿槽时滚子与齿面形成滚动接触，磨损主要集中在销轴与套筒的铰接处。链轮齿面经过建模时的齿廓修形，齿顶圆略小于理论最大值，让链节进入时更平缓，降低冲击噪声。轴端螺钉选用标准内六角规格，沉孔沉入链轮端面，不占用外部安装空间。整套模型把传动、分度、锁紧三类功能集成在同一回转单元里，工程师可以在此基础上补充张紧轮、导轨护罩或惰轮，直接拓展成完整的链传动系统方案。
