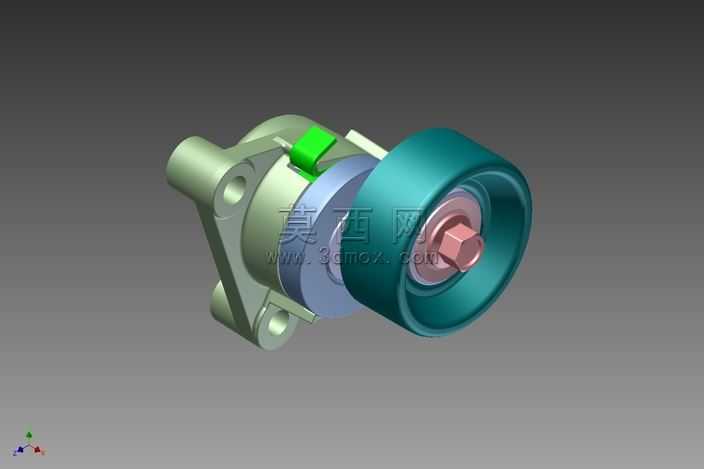

雪佛兰蛇纹石带配套戴科托辊结构设计

本作品为适配雪佛兰车型蛇纹石传动带设计的戴科托辊三维模型，建模阶段严格遵循汽车发动机附件传动系统的装配尺寸规范，先通过基准轴、基准面搭建核心装配定位框架，依次完成安装支座、辊轮主体、张紧调节结构、紧固连接件的特征建模：安装支座采用带安装孔的铸造型腔结构，通过拉伸、拔模、圆角特征还原铸件的工艺过渡形态，预留的三个螺栓安装孔严格匹配发动机侧装位的孔距公差；辊轮主体采用双层结构设计，外层为耐磨接触环，内层为支撑轮毂，通过旋转凸台特征完成主体成型后，对接触环表面做微纹理处理模拟真实耐磨材质的表面质感；张紧调节结构包含绿色拨块、限位卡簧与调节轴，通过装配约束还原拨块的转动调节行程，确保托辊可实现皮带张紧度的微调功能；中心紧固螺栓采用六角头带垫片的标准件结构，螺纹特征通过螺旋扫描精准还原，保证装配干涉检查的准确性。材质渲染阶段针对不同部件匹配对应材质属性：安装支座赋予铸铝材质，调整漫反射粗糙度模拟铸件哑光磨砂的金属质感，边缘做轻微磨损做旧效果提升真实感；外层辊环赋予深青绿色耐磨工程塑料材质，添加细微的颗粒纹理增强材质层次；调节拨块采用亮绿色硬质塑料材质，提升结构辨识度；中心螺栓赋予镀锌钢材质，调整金属高光与反射参数还原紧固件的金属光泽；内部衬套采用灰蓝色耐磨合金材质，与相邻部件形成清晰的材质区分。结构设计上充分考虑托辊的实际工况：辊轮与支座之间预留转动间隙，内置衬套结构减少转动摩擦阻力，张紧拨块的限位结构可锁定调节后的张紧位置，避免传动过程中出现松脱偏移，整体装配完成后可通过干涉检查验证所有部件的运动合理性，辊轮可绕中心轴顺畅转动，拨块可在设计行程内完成张紧调节，完全匹配蛇纹石传动带的张紧支撑需求，可用于汽车传动系统的结构展示、装配教学以及维修配件的参考设计。
